申请日2017.08.17
公开(公告)日2017.11.17
IPC分类号C02F9/14
摘要
一种节能环保型一体化污水处理设备，包括壳体，所述壳体内设有若干隔板，隔板将壳体内部从左至右依次分割为第一过滤池、厌氧池、好氧池、处理池和第二过滤池，所述第一过滤池从上至下依次设有第一滤网、第二滤网和第三滤网;第一过滤池通过提升泵与厌氧池相连通，所述厌氧池内填有厌氧生物填料层;所述厌氧池通过提升泵与好氧池相连通。本发明的有益效果是由于第二曝气咀与竖直方向存在夹角，则转盘会受到一个沿切向的圆周力，使转盘绕轴承转动，则部分气体以旋转的状态从空腔喷出，与污水进行充分有效的混合处理，再进一步的提高了曝气效果。
权利要求书
1.一种节能环保型一体化污水处理设备，包括壳体，其特征在于，所述壳体内设有若干隔板，隔板将壳体内部从左至右依次分割为第一过滤池、厌氧池、好氧池、处理池和第二过滤池，所述第一过滤池从上至下依次设有第一滤网、第二滤网和第三滤网;第一过滤池通过提升泵与厌氧池相连通，所述厌氧池内填有厌氧生物填料层;所述厌氧池通过提升泵与好氧池相连通，好氧池内填充有好氧生物填料层，好氧池底部设有曝气装置，所述曝气装置通过管道与外界的曝气机相连通，所述曝气装置包括支撑套筒，支撑套筒内底端与好氧池内底部固定连接，所述支撑套筒外侧壁上固定连接有轴承，轴承外圈固定连接有转盘，所述转盘内设置有空腔，空腔与支撑套筒内部相连通，所述空腔上侧的转盘上均匀开设有若干第一曝气咀，所述转盘侧壁上均匀布置有若干第二曝气咀，第二曝气咀与竖直方向的夹角为15度-30度;所述好氧池通过提升泵与处理池相连通，处理池内设有转轴，转轴顶端与电机输出轴固定连接，转轴上设置有搅拌装置，所述搅拌装置包括水平杆，水平杆左端固定设置在转轴上，所述水平杆右侧设置有移动杆，移动杆上开设有开口朝左设置的凹槽，凹槽内设置有弹簧，弹簧左端与水平杆右端固定连接;所述移动杆下侧固定连接有连接绳，连接绳上固定连接有若干搅拌球;所述处理池通过提升泵与第二过滤池相连通，第二过滤池内从上至下依次设有生物填料过滤层、活性炭过滤层和高分子材料过滤层。
2.根据权利要求1所述的一种节能环保型一体化污水 处理设备，其特征在于，所述第一过滤池左侧顶部设有进水口。
3.根据权利要求1或2所述的一种节能环保型一体化污水处理设备，其特征在于，所述第一滤网、第二滤网和第三滤网的网眼直径依次减小。
4.根据权利要求1所述的一种节能环保型一体化污水处理设备，其特征在于，所述第二曝气咀与竖直方向的夹角为20度。
5.根据权利要求1所述的一种节能环保型一体化污水处理设备，其特征在于，所述凹槽内侧壁上对称开设有两个导向槽，导向槽内设置有导向块，导向块另一侧与水平杆固定连接。
6.根据权利要求1所述的一种节能环保型一体化污水处理设备，其特征在于，所述处理池顶部设有加药口。
7.根据权利要求1所述的一种节能环保型一体化污水处理设备，其特征在于，所述第二过滤池右侧下部设有出水口。
说明书
一种节能环保型一体化污水处理设备
技术领域
本发明涉及污水处理技术领域，具体涉及一种节能环保型一体化污水处理设备。
背景技术
地埋式污水处理设备是一种模块化的高效污水生物处理设备，是一种以生物膜为净化主体的污水生物处理系统，充分发挥了厌氧生物滤池、接触氧化床等生物膜反应器具有的生物密度大、耐污能力强、动力消耗低、操作运行稳定、维护方便的特点，使得该系统具有很广的应用前景和推广价值。地埋式污水处理工艺有多种，在出水达标的前提下，最突出的优点有：1.设备埋于地表下，上面可以进行绿化，环境美观。2.整个设备一般不需要专人管理。3.可以减少占地面积，设备上方可修建停车场等，无需建厂房等设施。4.对周围环境无影响、污泥产生量少、噪音小于二类地区的标准。5.操作简便、工艺新、效果好、使用寿命长。6.设备可按标准布置，也可随地形需要特殊布置。
在现有技术中，地埋式污水处理设备对污水处理不够彻底，污水中掺杂的污染物仍然未被完全去除，导致污水的处理效果不佳，难以达到预期效果。
发明内容
本发明的目的在于提供一种节能环保型一体化污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

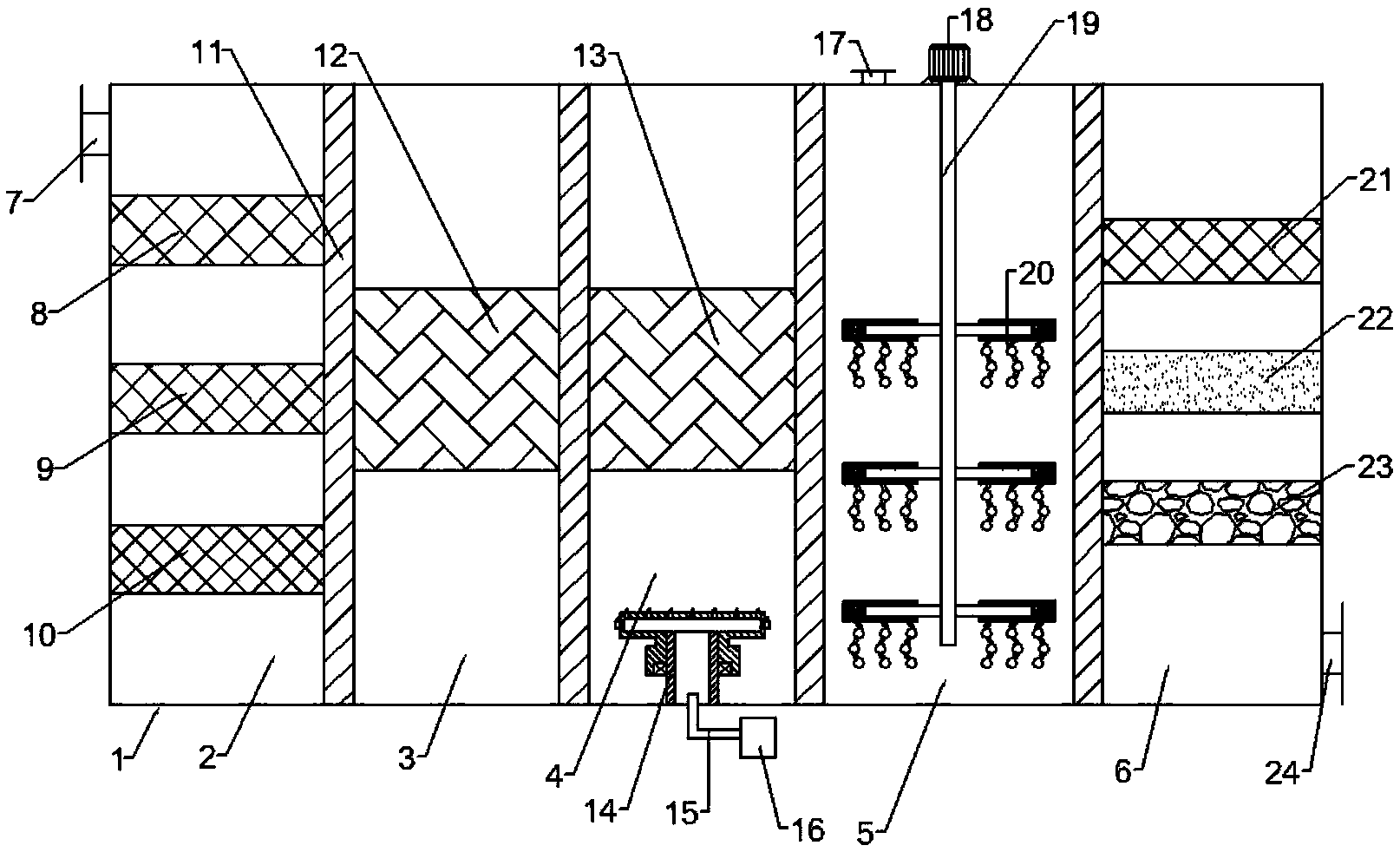

一种节能环保型一体化污水处理设备，包括壳体，所述壳体内设有若干隔板，隔板将壳体内部从左至右依次分割为第一过滤池、厌氧池、好氧池、处理池和第二过滤池，所述第一过滤池从上至下依次设有第一滤网、第二滤网和第三滤网;第一过滤池通过提升泵与厌氧池相连通，所述厌氧池内填有厌氧生物填料层;所述厌氧池通过提升泵与好氧池相连通，好氧池内填充有好氧生物填料层，好氧池底部设有曝气装置，所述曝气装置通过管道与外界的曝气机相连通，所述曝气装置包括支撑套筒，支撑套筒内底端与好氧池内底部固定连接，所述支撑套筒外侧壁上固定连接有轴承，轴承外圈固定连接有转盘，所述转盘内设置有空腔，空腔与支撑套筒内部相连通，所述空腔上侧的转盘上均匀开设有若干第一曝气咀，所述转盘侧壁上均匀布置有若干第二曝气咀，第二曝气咀与竖直方向的夹角为15度-30度;所述好氧池通过提升泵与处理池相连通，处理池内设有转轴，转轴顶端与电机输出轴固定连接，转轴上设置有搅拌装置，所述搅拌装置包括水平杆，水平杆左端固定设置在转轴上，所述水平杆右侧设置有移动杆，移动杆上开设有开口朝左设置的凹槽，凹槽内设置有弹簧，弹簧左端与水平杆右端固定连接;所述移动杆下侧固定连接有连接绳，连接绳上固定连接有若干搅拌球;所述处理池通过提升泵与第二过滤池相连通，第二过滤池内从上至下依次设有生物填料过滤层、活性炭过滤层和高分子材料过滤层。
作为本发明进一步的方案是：所述第一过滤池左侧顶部设有进水口。
作为本发明再进一步的方案是：所述第一滤网、第二滤网和第三滤网的网眼直径依次减小。
作为本发明再进一步的方案是：所述第二曝气咀与竖直方向的夹角为20度。
作为本发明再进一步的方案是：所述凹槽内侧壁上对称开设有两个导向槽，导向槽内设置有导向块，导向块另一侧与水平杆固定连接。
作为本发明再进一步的方案是：所述处理池顶部设有加药口。
作为本发明再进一步的方案是：所述第二过滤池右侧下部设有出水口。
本发明的有益效果是由于第二曝气咀与竖直方向存在夹角，则转盘会受到一个沿切向的圆周力，使转盘绕轴承转动，则部分气体以旋转的状态从空腔喷出，与污水进行充分有效的混合处理，再进一步的提高了曝气效果;移动杆在离心力、阻力和弹簧作用下达到一种平衡状态，则可以根据需要来选择电机的转速，由此来获得不同区域的搅拌;移动杆在转动时会带动连接绳一起转动，连接绳上的搅拌球对污水和絮凝剂进行充分的搅拌混合，有效提高了絮凝效果，提高了污水的处理效果，具有一定的推广应用价值。
