申请日2017.08.18
公开(公告)日2018.04.13
IPC分类号C05F17/02; C05F15/00
摘要
本实用新型公开了生物反应器技术领域的一种强制通风式蚯蚓‑污泥堆肥生物反应器，包括堆肥箱，所述堆肥箱的顶部右侧插接有尾气排放管，所述尾气排放管上安装有排风机，所述堆肥箱的顶部中部嵌入有监控探头，所述堆肥箱的顶部左侧嵌入有堆肥进出口，所述堆肥箱的左侧壁顶部嵌入有观察口，所述堆肥箱的左侧壁均匀嵌入有三组取样口，且三组取样口均位于观察口的下侧，所述堆肥箱的左侧壁底端通过气管连接有气泵，且气管上安装有流量计和电磁阀，且流量计位于电磁阀的右侧，该强制通风式蚯蚓‑污泥堆肥生物反应器，模拟蚯蚓的生存环境，使得污泥降解生态化，提高污泥的降解效率，减少环境污染。
权利要求书

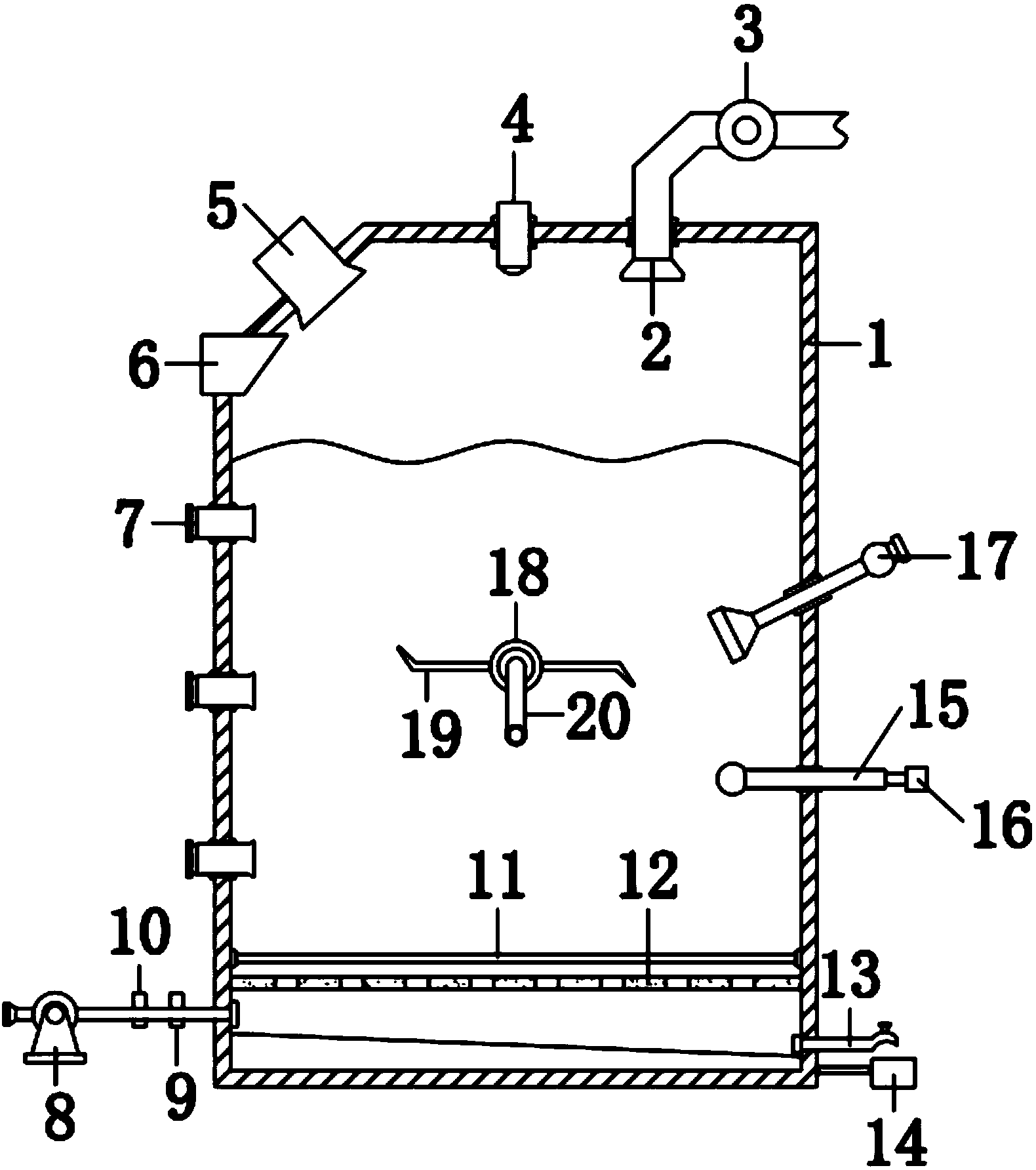

1.一种强制通风式蚯蚓-污泥堆肥生物反应器，包括堆肥箱(1)，其特征在于：所述堆肥箱(1)的顶部右侧插接有尾气排放管(2)，所述尾气排放管(2)上安装有排风机(3)，所述堆肥箱(1)的顶部中部嵌入有监控探头(4)，所述堆肥箱(1)的顶部左侧嵌入有堆肥进出口(5)，所述堆肥箱(1)的左侧壁顶部嵌入有观察口(6)，所述堆肥箱(1)的左侧壁均匀嵌入有三组取样口(7)，且三组取样口(7)均位于观察口(6)的下侧，所述堆肥箱(1)的左侧壁底端通过气管连接有气泵(8)，且气管上安装有流量计(9)和电磁阀(10)，且流量计(9)位于电磁阀(10)的右侧，所述堆肥箱(1)的内腔横向安装有细孔网层(11)和穿孔板(12)，且细孔网层(11)位于穿孔板(12)的上侧，所述堆肥箱(1)的右侧壁底部插接有渗滤液排出口(13)，所述堆肥箱(1)的右侧壁底部通过支杆连接有渗滤液收集池(14)，所述堆肥箱(1)的右侧壁插接有探测管(15)，所述探测管(15)内横向插接有pH/EC/温度/含水量联合探测器(16)，所述堆肥箱(1)的右侧壁上侧插接有蚯蚓投放口(17)，所述堆肥箱(1)的内壁通过转轴连接有轴承(18)，所述轴承(18)的左右侧壁均连接有翻土板(19)，所述轴承(18)外圈的前侧焊接有摇臂(20)，且摇臂(20)贯穿堆肥箱(1)的前壁。
2.根据权利要求1所述的一种强制通风式蚯蚓-污泥堆肥生物反应器，其特征在于：所述堆肥箱(1)的内腔底部设置有导液板，且导液板呈左高右低式设置。
3.根据权利要求1所述的一种强制通风式蚯蚓-污泥堆肥生物反应器，其特征在于：所述渗滤液排出口(13)位于渗滤液收集池(14)的正上方。
4.根据权利要求1所述的一种强制通风式蚯蚓-污泥堆肥生物反应器，其特征在于：所述取样口(7)与蚯蚓投放口(17)上均设置有密封塞。
说明书
一种强制通风式蚯蚓-污泥堆肥生物反应器
技术领域
本实用新型涉及生物反应器技术领域，具体为一种强制通风式蚯蚓-污泥堆肥生物反应器。
背景技术
随着城市化进程加快和人口增长，城市污水污泥排放量大幅增加。中国年产污泥已达1800万吨。据推测，2020年城市脱水污泥年排放量将达到3000万吨以上。因此，科学合理、经济有效地处理城市污泥已成为现代环境保护工作中一个刻不容缓的问题。我国污泥处置方法大致采用焚烧、卫生填埋、堆肥、污泥农用等。然而，污泥焚烧则会产生SO2、二恶英、重金属烟尘等污染;卫生填埋法占用大量土地，容易发生渗漏，对场地及周边的环境安全构成危害;常规堆肥虽然可减量化污泥，但是氮损失较大;污泥农用可能会导致污泥中重金属向作物中转移，进而造成食品风险。据现有研究，蚯蚓消解污泥比单纯的常规堆肥速度快3倍左右，可减量化污泥，产生大量腐殖质物质，更多氮释放(减少N损失)，臭味消失快，病源微生物如沙门氏菌、埃希氏菌和其它病原菌显著减少，在污泥的生态处置方面，较其它污泥处置方法优势显著。因此，开展相关的蚯蚓-污泥堆肥装置研究，提高蚯蚓消解污泥效率和处置效果，成为蚯蚓生态处置城市污泥的重中之重。
实用新型内容
本实用新型的目的在于提供一种强制通风式蚯蚓-污泥堆肥生物反应器，以解决上述背景技术中提出的城市污泥处理无害化、减量化、资源化，提高污泥资源化利用的效率问题。
为实现上述目的，本实用新型提供如下技术方案：一种强制通风式蚯蚓-污泥堆肥生物反应器，包括堆肥箱，所述堆肥箱的顶部右侧插接有尾气排放管，所述尾气排放管上安装有排风机，所述堆肥箱的顶部中部嵌入有监控探头，所述堆肥箱的顶部左侧嵌入有堆肥进出口，所述堆肥箱的左侧壁顶部嵌入有观察口，所述堆肥箱的左侧壁均匀嵌入有三组取样口，且三组取样口均位于观察口的下侧，所述堆肥箱的左侧壁底端通过气管连接有气泵，且气管上安装有流量计和电磁阀，且流量计位于电磁阀的右侧，所述堆肥箱的内腔横向安装有细孔网层和穿孔板，且细孔网层位于穿孔板的上侧，所述堆肥箱的右侧壁底部插接有渗滤液排出口，所述堆肥箱的右侧壁底部通过支杆连接有渗滤液收集池，所述堆肥箱的右侧壁插接有探测管，所述探测管内横向插接有pH/EC/温度/含水量联合探测器，所述堆肥箱的右侧壁上侧插接有蚯蚓投放口，所述堆肥箱的内壁通过转轴连接有轴承，所述轴承的左右侧壁均连接有翻土板，所述轴承外圈的前侧焊接有摇臂，且摇臂贯穿堆肥箱的前壁。
优选的，所述堆肥箱的内腔底部设置有导液板，且导液板呈左高右低式设置。
优选的，所述渗滤液排出口位于渗滤液收集池的正上方。
优选的，所述取样口与蚯蚓投放口上均设置有密封塞。
与现有技术相比，本实用新型的有益效果是：该强制通风式蚯蚓-污泥堆肥生物反应器，模拟蚯蚓的生存环境，使得污泥降解生态化，提高污泥的降解效率，减少环境污染。
