申请日2017.08.18
公开(公告)日2018.04.13
IPC分类号C02F1/30
摘要
本实用新型公开了一种废水处理光催化反应器的遮光系统，包括遮光板和灯管，所述遮光板上端活动安装在上固定座内部且下端活动安装在下固定座内部，所述上固定座上表面一侧切割的通孔中安装有电源线，所述连接触头正下方的上固定座内部安装有供电器，所述供电器正下方的安装架中安装有镇流器，所述镇流器正下方通过安装座连接灯管，所述遮光板上端焊接固定有异状轴，所述异状轴远离遮光板的一端焊接固定的锥形齿轮啮合安装在驱动电机输出端连接的驱动轴末端的驱动齿轮。该废水处理光催化反应器的遮光系统，遮光片将光源全方位包围，在通过驱动电机对遮光片进行精准的控制，进行可控的遮光工作。
权利要求书

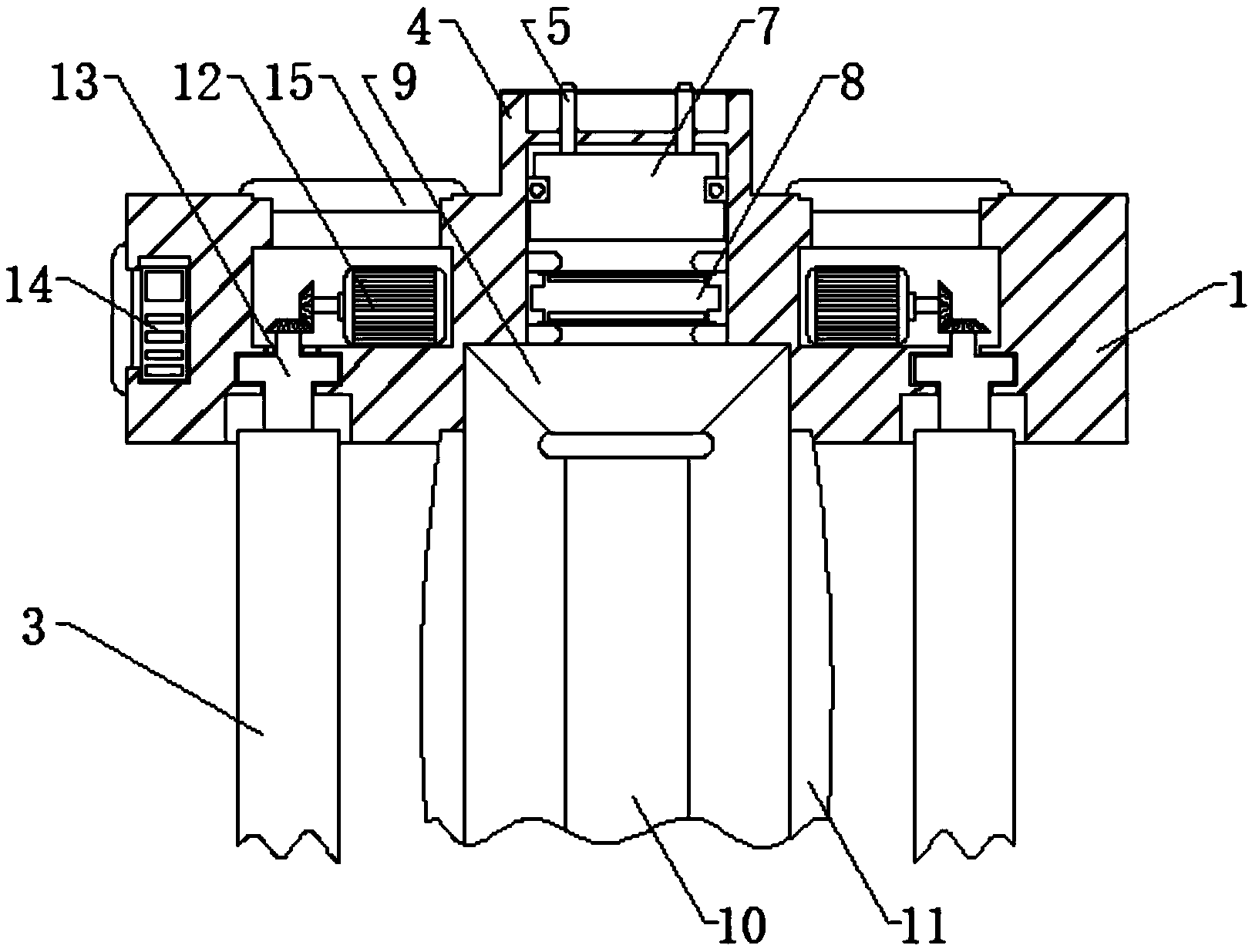

1.一种废水处理光催化反应器的遮光系统，包括遮光板(3)和灯管(10)，其特征在于：所述遮光板(3)上端活动安装在上固定座(1)内部且下端活动安装在下固定座(2)内部，所述上固定座(1)上表面中部焊接固定有连接座(4)，所述连接座(4)内部凹槽中安装有连接触头(5)，所述上固定座(1)上表面一侧切割的通孔中安装有电源线(6)，所述连接触头(5)正下方的上固定座(1)内部安装有供电器(7)，所述供电器(7)正下方的安装架中安装有镇流器(8)，所述镇流器(8)正下方通过安装座(9)连接灯管(10)，所述遮光板(3)上端焊接固定有异状轴(13)，所述异状轴(13)远离遮光板(3)的一端焊接固定的锥形齿轮啮合安装在驱动电机(12)输出端连接的驱动轴末端的驱动齿轮。
2.根据权利要求1所述的一种废水处理光催化反应器的遮光系统，其特征在于：所述上固定座(1)的上表面和下固定座(2)的下表面外缘焊接固定有固定螺母。
3.根据权利要求1所述的一种废水处理光催化反应器的遮光系统，其特征在于：所述灯管(10)安装在玻璃灯罩内部竖直轴线位置，所述玻璃灯罩外周面贴合有凸面镜(11)。
4.根据权利要求1所述的一种废水处理光催化反应器的遮光系统，其特征在于：所述驱动电机(12)安装在上固定座(1)内部切削的空腔底面，所述空腔顶部切削有通孔，所述通孔内部安装有操作门(15)，所述操作门(15)通过螺栓螺纹连接上固定座(1)。
5.根据权利要求1所述的一种废水处理光催化反应器的遮光系统，其特征在于：所述上固定座(1)本体一侧切割有工作室内部安装有单片机(14)，所述工作室连接外部的通孔处安装有密封门。
6.根据权利要求1所述的一种废水处理光催化反应器的遮光系统，其特征在于：所述电源线(6)与驱动电机(12)电性连接且与单片机(14)电性连接。
说明书
一种废水处理光催化反应器的遮光系统
技术领域
本实用新型属于遮光系统技术领域，具体涉及一种废水处理光催化反应器的遮光系统。
背景技术
伴随着我国经济的快速发展，环境问题也日趋严重，尤其是大量有机废水给环境带来了很大的挑战。有机废水浓度高，会危害水生生态系统，导致水质恶化，而且还会给周围居民生活带来很大影响。有机废水中含有大量有毒难降解有机物，在水体、土壤等自然环境中不断累积、富集，最后通过食物链进入人体，危害人体健康。因此，有机废水产生的一系列环境问题引起人们很大的重视。但是众所周知，有机废水成分复杂，时空差距也很大;污染物浓度较大，波动范围非常明显;难降解有机物多，毒性也很强，重金属含量高;污水种类多、水质差别非常明显。有机废水的这些特点给有机废水的处理带来了很大的难度。现在一般采用光催化进行废水的处理工作，处理效率较高。
光催化进行废水的处理工作时需要使用光源来进行催化工作，由于不同的程序需要不同的光照强度要求，要求进行遮光处理，现有的遮光系统遮光的处理程度不高，无法应对灵活多变的需求，对遮光的程度无法进行精确的控制。
实用新型内容
本实用新型的目的在于提供一种废水处理光催化反应器的遮光系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种废水处理光催化反应器的遮光系统，包括遮光板和灯管，所述遮光板上端活动安装在上固定座内部且下端活动安装在下固定座内部，所述上固定座上表面中部焊接固定有连接座，所述连接座内部凹槽中安装有连接触头，所述上固定座上表面一侧切割的通孔中安装有电源线，所述连接触头正下方的上固定座内部安装有供电器，所述供电器正下方的安装架中安装有镇流器，所述镇流器正下方通过安装座连接灯管，所述遮光板上端焊接固定有异状轴，所述异状轴远离遮光板的一端焊接固定的锥形齿轮啮合安装在驱动电机输出端连接的驱动轴末端的驱动齿轮。
优选的，所述上固定座的上表面和下固定座的下表面外缘焊接固定有固定螺母。
优选的，所述灯管安装在玻璃灯罩内部竖直轴线位置，所述玻璃灯罩外周面贴合有凸面镜。
优选的，所述驱动电机安装在上固定座内部切削的空腔底面，所述空腔顶部切削有通孔，所述通孔内部安装有操作门，所述操作门通过螺栓螺纹连接上固定座。
优选的，所述上固定座本体一侧切割有工作室内部安装有单片机，所述工作室连接外部的通孔处安装有密封门。
优选的，所述电源线与驱动电机电性连接且与单片机电性连接。
本实用新型的技术效果和优点：该废水处理光催化反应器的遮光系统，通过上固定座和下固定座对遮光板进行定位，达到了遮光板可控进行运动，遮光板通过控制在上下固定座的导向下进行精准的运动，可控的进行遮光工作;通过驱动电机对遮光板进行驱动，实现了精确的遮光工作，驱动电机驱动遮光板进行旋转，调整遮光板相对于灯管之间的角度，从而对遮光的程度进行精确调整，以便满足实际工作的需要;通过单片机对驱动电机工作的精准调整，达到了对遮光板旋转的角度进行精确的控制，可以对装置中的任意一块遮光板进行精准调控，满足各种工作的需求。
