申请日2017.08.18
公开(公告)日2018.04.03
IPC分类号C02F9/02; C02F103/28
摘要
本实用新型属于工业用品制造业领域，公开了一种处理造纸废水的净化器，设置有外壳，所述外壳内套装有内壳，所述内壳的上端连通进料口;所内壳的内壁上焊接有多层支架，所述支架上吊装有吊钩，每层所述吊钩上均卡装有过滤网，所述过滤网上通过螺栓固定安装有吸附棉;所述内壳的下端设置有与外壳相连通的出口，所述出口的下端填充有活性碳层;所述外壳的底部设置有与活性炭层相连通的出料口。通过吸附棉、过滤网、活性炭层的多层过滤，对废水进行净化，可使废水进行循环利用，不会对环境造成影响;极大节约了造纸企业治理废水的成本，解决了中小造纸企业在治理废水问题中的节能环保问题。
权利要求书
1.一种处理造纸废水的净化器，其特征在于，该处理造纸废水的净化器设置有外壳，所述外壳内套装有内壳，所述内壳的上端连通进料口;所内壳的内壁上焊接有多层支架，所述支架上吊装有吊钩，每层所述吊钩上均卡装有过滤网，所述过滤网上通过螺栓固定安装有吸附棉;
所述内壳的下端设置有与外壳相连通的出口，所述出口的下端填充有活性碳层;所述外壳的底部设置有与活性炭层相连通的出料口。
2.如权利要求1所述的处理造纸废水的净化器，其特征在于，所述外壳的内壁上设置有排气孔，所述排气孔通过管道处除湿装置相连通。
3.如权利要求1所述的处理造纸废水的净化器，其特征在于，所述进料口和出料口上均套装有流量表，所述外壳的外壁上通过螺栓固定安装有显示器，所述流量表通过数据线与显示屏电连接。
4.如权利要求1所述的处理造纸废水的净化器，其特征在于，所述过滤网上设置有卡槽，吸附棉的两端粘贴有卡扣;吸附棉通过卡扣卡装在过滤网上的卡槽内。
说明书
一种处理造纸废水的净化器
技术领域
本实用新型属于工业用品制造业领域，尤其涉及一种处理造纸废水的净化器。
背景技术
目前，造纸行业排放出的制浆废水对环境的影响非常大，有不少造纸行业排放出的废水没有经过水质检测，没有达到排放标准，就排向外界，对环境造成很大的影响。企业通过简单的废水过滤后进行排放，不能有效去祛除废水中的杂质，造成排水水质不合格;如果投入大型设备进行过滤，即便合格后，大都直接将水排掉，造成水资源的浪费。
综上所述，现有技术存在的问题是：造纸行业排放出污水许多不达标，对环境造成了污染，即便对污水进行处理，也大都进行了直接排放，造成了水资源的大量浪费。
实用新型内容
针对现有技术存在的问题，本实用新型提供了一种处理造纸废水的净化器。

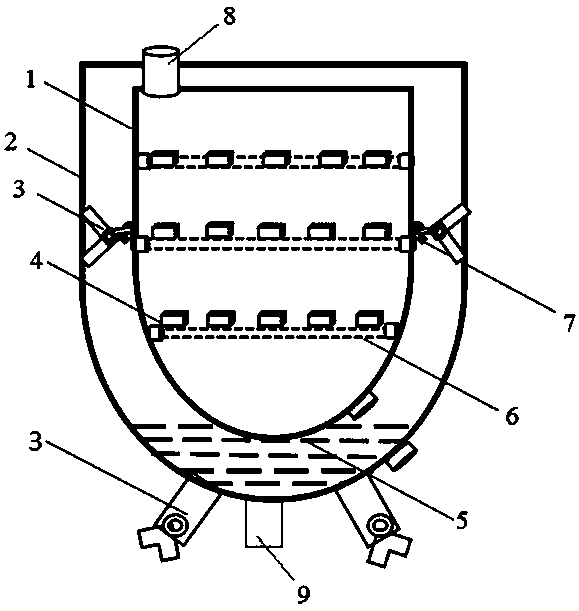

本实用新型是这样实现的，该处理造纸废水的净化器设置有外壳，所述外壳内套装有内壳，所述内壳的上端连通进料口;所内壳的内壁上焊接有多层支架，所述支架上吊装有吊钩，每层所述吊钩上均卡装有过滤网，所述过滤网上通过螺栓固定安装有吸附棉;
所述内壳的下端设置有与外壳相连通的出口，所述出口的下端填充有活性碳层;所述外壳的底部设置有与活性炭层相连通的出料口。
进一步，所述外壳的内壁上设置有排气孔，所述排气孔通过管道处除湿装置相连通。
进一步，所述进料口和出料口上均套装有流量表，所述外壳的外壁上通过螺栓固定安装有显示器，所述流量表通过数据线与显示屏电连接。
进一步，所述过滤网上设置有卡槽，吸附棉的两端粘贴有卡扣;吸附棉通过卡扣卡装在过滤网上的卡槽内。
本实用新型的优点及积极效果为：通过吸附棉、过滤网、活性炭层的多层过滤，对废水进行净化，可使废水进行循环利用，不会对环境造成影响;极大节约了造纸企业治理废水的成本，解决了中小造纸企业在治理废水问题中的节能环保问题。
