申请日2017.08.18
公开(公告)日2018.04.13
IPC分类号G01N33/18
摘要
本实用新型公开了一种用于市政污水的水质检测装置，包括底座、纵梁、横梁和水质检测装置本体，纵梁底部固定安装在底座上方，横梁固定安装在纵梁顶端，底座上方一侧固定安装有卷扬机，纵梁与横梁之间通过固定架固定安装有定滑轮A，横梁一端通过固定杆固定安装有定滑轮B，卷扬机上活动连接有钢绳，钢绳一端依次绕过定滑轮A和定滑轮B与水质检测装置本体活动连接，水质检测装置本体上方固定连接有限位块，水质检测装置本体外底部固定安装有配重块，方便对不同层的水质层进行检测，底座内部固定安装有蓄电池和处理器，底座上方一侧并列固定安装有控制面板和显示屏，通过显示屏可以明确了解水质检测的信息。
权利要求书

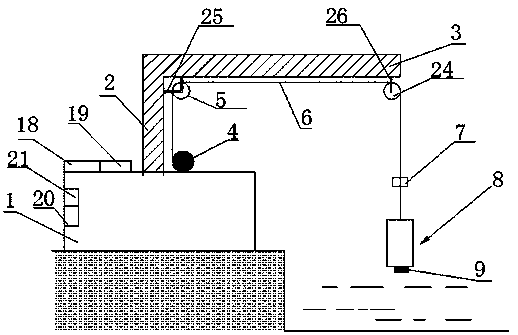

1.一种用于市政污水的水质检测装置，包括底座(1)、纵梁(2)、横梁(3)和水质检测装置本体(8)，其特征在于，所述纵梁(2)底部固定安装在底座(1)上方，所述横梁(3)固定安装在纵梁(2)顶端，所述底座(1)上方一侧固定安装有卷扬机(4)，所述纵梁(2)与横梁(3)之间通过固定架(25)活动安装有定滑轮A(5)，所述固定架(25)一端固定连接在纵梁(2)一端，所述固定架(25)另一端固定连接在横梁(3)一端，所述定滑轮A(5)活动安装在固定架(25)中间，所述横梁(3)另一端通过固定杆(26)固定安装有定滑轮B(24)，所述固定杆(26)一端固定连接在横梁(3)末端，所述固定杆(26)另一端活动连接在定滑轮B(24)中间，所述卷扬机(4)上活动连接有钢绳(6)，所述钢绳(6)一端依次绕过定滑轮A(5)和定滑轮B(24)与水质检测装置本体(8)活动连接，所述水质检测装置本体(8)上方固定连接有限位块(7)，所述水质检测装置本体(8)外底部固定安装有配重块(9)，所述底座(1)内部固定安装有蓄电池(20)和处理器(21)，所述底座(1)上方一侧并列固定安装有控制面板(19)和显示屏(18)，所述蓄电池(20)通过控制面板(19)与处理器(21)、显示屏(18)和卷扬机(4)电性连接，所述控制面板(19)设置有显示按钮和启动按钮，所述显示按钮通过处理器(21)与显示屏(18)电性连接，所述启动按钮通过处理器(21)与卷扬机(4)电性连接。
2.根据权利要求1所述的一种用于市政污水的水质检测装置，其特征在于，所述水质检测装置本体(8)内部上方设置有污水槽(10)，所述污水槽(10)上方固定安装有进水管(11)，所述污水槽(10)下方固定连接有分水管(12)，所述分水管(12)内部从左到右依次固定安装有pH值检测器(13)、金属检测器(14)和微生物检测器(15)，所述水质检测装置本体(8)内部底部固定安装有污水处理器(16)，所述污水处理器(16)上方与分水管(12)下方固定连接，所述污水处理器(16)侧面固定安装有出水管(17)，所述出水管(17)上活动安装有单向阀(23)，所述控制面板(19)上还设置有检测按钮和污水处理按钮，所述检测按钮通过处理器(21)与pH值检测器(13)、金属检测器(14)和微生物检测器(15)电性连接，所述污水处理按钮通过处理器(21)与污水处理器(16)电性连接。
3.根据权利要求2所述的一种用于市政污水的水质检测装置，其特征在于，所述进水管(11)内部活动安装有过滤网(22)。
说明书
一种用于市政污水的水质检测装置
技术领域
本实用新型涉及污水的水质检测装置领域，更具体地说，涉及一种用于市政污水的水质检测装置。
背景技术
随着社会不断进步，人类的生活水平飞速提高，与之俱来的水污染问题也层出不穷，人们的环保意识开始加强，于是开始进行污水治理工作，要进行污水的治理，首先就要对污水的成分进行检测，市场上开始出现各种污水检测装置，传统的污水检测装置仅仅浸没在污水中作为检测装置使用，仅仅能对污水某一单层的水质层进行检测分析，因为污水检测装置在水中不能移动，所以缺乏广泛科学合理的全面分析过程，同时传统的污水检测装置里都是在一起检测，检测不同的东西方式方法可能不一样，一起检测可能会相互干扰。
归类分析，传统的污水检测装置普遍存在两个问题，一是只能对某一单层水质层检测，二是不同物质一起检测会相互干扰。
实用新型内容
1.要解决的技术问题
针对现有技术中存在的问题，问题如下：
(1)只能对某一单层水质层检测;
(2)不同物质一起检测会相互干扰。
2.技术方案
为解决上述问题，本实用新型采用如下的技术方案。
一种用于市政污水的水质检测装置，包括底座、纵梁、横梁和水质检测装置本体，纵梁底部固定安装在底座上方，所述横梁固定安装在纵梁顶端，所述底座上方一侧固定安装有卷扬机，所述纵梁与横梁之间通过固定架活动安装有定滑轮A，所述固定架一端固定连接在纵梁一端，所述固定架另一端固定连接在横梁一端，所述定滑轮A活动安装在固定架中间，所述横梁另一端通过固定杆固定安装有定滑轮B，所述固定杆一端固定连接在横梁末端，所述固定杆另一端活动连接在定滑轮B中间，所述卷扬机上活动连接有钢绳，所述钢绳一端依次绕过定滑轮A和定滑轮B与水质检测装置本体活动连接，所述水质检测装置本体上方固定连接有限位块，所述水质检测装置本体外底部固定安装有配重块，所述底座内部固定安装有蓄电池和处理器，所述底座上方一侧并列固定安装有控制面板和显示屏，所述蓄电池通过控制面板与处理器、显示屏和卷扬机电性连接，所述控制面板设置有显示按钮和启动按钮，所述显示按钮通过处理器与显示屏电性连接，所述启动按钮通过处理器与卷扬机电性连接。
优选的，水质检测装置本体内部上方设置有污水槽，所述污水槽上方固定安装有进水管，所述污水槽下方固定连接有分水管，所述分水管内部从左到右依次固定安装有pH值检测器、金属检测器和微生物检测器，所述水质检测装置本体内部底部固定安装有污水处理器，所述污水处理器上方与分水管下方固定连接，所述污水处理器侧面固定安装有出水管，所述出水管上活动安装有单向阀，所述控制面板上还设置有检测按钮和污水处理按钮，所述检测按钮通过处理器与pH值检测器、金属检测器和微生物检测器电性连接，所述污水处理按钮通过处理器与污水处理器电性连接。
优选的，进水管内部活动安装有过滤网。
3.有益效果
相比于现有技术，本实用新型的优点在于：
(1)本实用新型通过设置纵梁与横梁之间有定滑轮A，横梁一端有定滑轮B，卷扬机上活动连接有钢绳，钢绳一端依次绕过定滑轮A和定滑轮B与水质检测装置本体活动连接，可以通过卷扬机卷放钢绳来控制水质检测装置本体在污水中的位置，从而解决了只能对某一单层水质层检测的问题;
(2)本实用新型通过设置水质检测装置本体内部上方有污水槽，污水槽上方固定安装有进水管，进水管内部活动安装有过滤网，可以过滤一些水草等杂质，污水槽下方固定连接有分水管，分水管内部从左到右依次固定安装有pH值检测器、金属检测器和微生物检测器，实现对污水中不同物质的检测，从而解决了不同物质一起检测会相互干扰的问题。
