申请日2017.08.18
公开(公告)日2018.04.13
IPC分类号C02F1/46; C02F1/72; C02F1/36
摘要
本实用新型公开了一种新型的废水处理电催化反应器,包括底座和装置外壳，所述装置外壳与底座上表面固定连接，所述装置外壳顶端中部安装有进水管，所述装置外壳内部固定连接有反应室，所述反应室中部安装有电催化反应装置，所述电催化反应装置包括阴极针架、阴极针、阳极针架和阳极针，所述反应室右侧底端贯通连接有出水管，所述反应室底面与底座上表面之间安装有超声波震荡仪，所述超声波震荡仪包括超声波发生器、换能器和第一电源，所述装置外壳右侧中部安装有控制开关，所述控制开关与第二电源电性连接,该新型的废水处理电催化反应器结构简单、操作方便、催化效率高，具有很强的实用性。
权利要求书

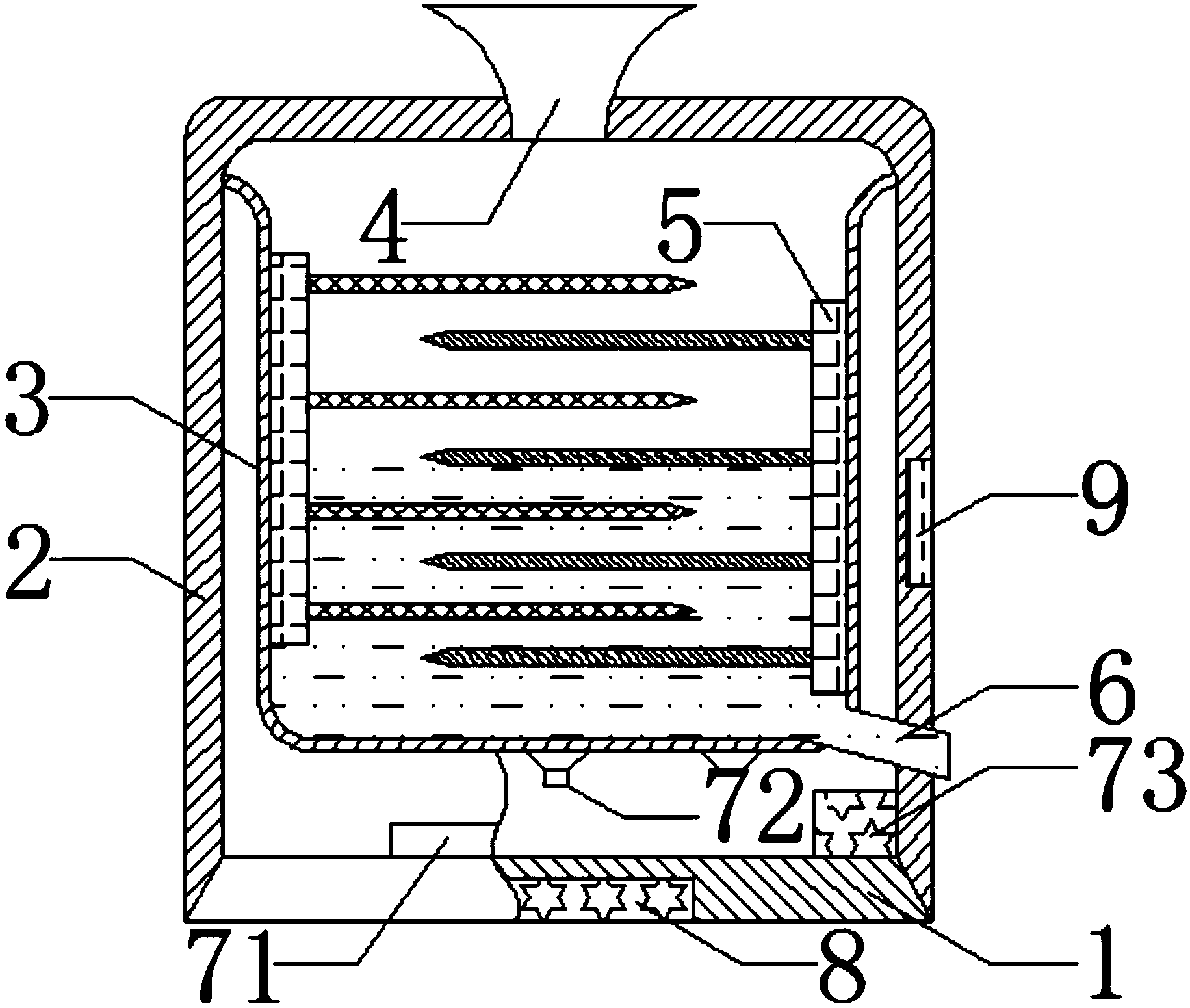

1.一种新型的废水处理电催化反应器，包括底座(1)和装置外壳(2)，其特征在于：所述装置外壳(2)与底座(1)上表面固定连接，所述装置外壳(2)顶端中部安装有进水管(4)，所述装置外壳(2)内部固定连接有反应室(3)，所述反应室(3)中部安装有电催化反应装置(5)，所述电催化反应装置(5)包括阴极针架(51)、阴极针(52)、阳极针架(53)和阳极针(54)，所述阴极针架(51)与反应室(3)左侧内壁中部固定连接，所述阴极针架(51)右侧安装有阴极针(52)，所述阳极针架(53)与反应室(3)右侧内壁中部固定连接，所述阳极针架(53)左侧安装有阳极针(54)，所述反应室(3)右侧底端贯通连接有出水管(6)，所述反应室(3)底面与底座(1)上表面之间安装有超声波震荡仪(7)，所述超声波震荡仪(7)包括超声波发生器(71)、换能器(72)和第一电源(73)，所述超声波发生器(71)与装置外壳(2)正面外侧底端中部固定连接，所述换能器(72)与反应室(3)底面固定连接，所述底座(1)上表面右端安装有第一电源(73)，所述底座(1)内部底面中部安装有第二电源(8)，所述装置外壳(2)右侧中部安装有控制开关(9)，所述控制开关(9)与第二电源(8)电性连接。
2.根据权利要求1所述的一种新型的废水处理电催化反应器，其特征在于：所述进水管(4)与装置外壳(2)贯通连接，且进水管(4)为漏斗式进水管。
3.根据权利要求1所述的一种新型的废水处理电催化反应器，其特征在于：所述阴极针(52)与阳极针(54)均至少安装有4个，且阴极针(52)与阳极针(54)交叉放置。
4.根据权利要求1所述的一种新型的废水处理电催化反应器，其特征在于：所述出水管(6)向右下方倾斜10度，且在进水管(4)与出水管(6)上均安装有止回阀。
5.根据权利要求1所述的一种新型的废水处理电催化反应器，其特征在于：所述换能器(72)至少安装有3个，且等距分布在反应室(3)底面中部。
说明书
一种新型的废水处理电催化反应器
技术领域
本实用新型属于电化学废水处理技术领域，具体涉及一种新型的废水处理电催化反应器。
背景技术
电催化氧化技术通过产生羟基自由基等强氧化性的活性基团来降解废水中的有机污染物，具有无二次污染、成本低、适用性强、效率高等特点，在处理高浓度、难生化降解废水方面具有应用潜力。为增强难生化降解废水的电催化处理效果，提高电解槽单位体积有效反应面积、传质效果和电流效率是非常关键的问题。
现有的电催化反应器体积过于庞大，不易于操作，催化效率低下还容易产生副反应生成有毒物质，污染环境，因此设计了一种新型的废水处理电催化反应器，该新型的废水处理电催化反应器结构简单、操作方便、催化效率高，具有很强的实用性。
实用新型内容
本实用新型的目的在于提供一种新型的废水处理电催化反应器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型的废水处理电催化反应器,包括底座和装置外壳，所述装置外壳与底座上表面固定连接，所述装置外壳顶端中部安装有进水管，所述装置外壳内部固定连接有反应室，所述反应室中部安装有电催化反应装置，所述电催化反应装置包括阴极针架、阴极针、阳极针架和阳极针，所述阴极针架与反应室左侧内壁中部固定连接，所述阴极针架右侧安装有阴极针，所述阳极针架与反应室右侧内壁中部固定连接，所述阳极针架左侧安装有阳极针，所述反应室右侧底端贯通连接有出水管，所述反应室底面与底座上表面之间安装有超声波震荡仪，所述超声波震荡仪包括超声波发生器、换能器和第一电源，所述超声波发生器与装置外壳正面外侧底端中部固定连接，所述换能器与反应室底面固定连接，所述底座上表面右端安装有第一电源，所述底座内部底面中部安装有第二电源，所述装置外壳右侧中部安装有控制开关，所述控制开关与第二电源电性连接。
优选的，所述进水管与装置外壳贯通连接，且进水管为漏斗式进水管。
优选的，所述阴极针与阳极针均至少安装有4个，且阴极针与阳极针交叉放置。
优选的，所述出水管向右下方倾斜10度，且在进水管与出水管上均安装有止回阀。
优选的，所述换能器至少安装有3个，且等距分布在反应室底面中部。
本实用新型的技术效果和优点：该新型的废水处理电催化反应器,通过交叉放置的阴极针与阳极针能够扩大有效反应面积，提高催化效率，通过超声波震荡仪可以产生超声波并转化为机械波传递给反应室内的废液，让其运动起来，使废液充分反应避免副反应的产生，该新型的废水处理电催化反应器结构简单、操作方便、催化效率高，具有很强的实用性。
