申请日1996.12.28
公开(公告)日1998.07.01
IPC分类号C02F1/72
摘要
一种臭氧化法水处理器,由全自动恒流电源、臭氧发生器、水气混合器组成;臭氧发生器由膜电极板和电解槽组成,接通电源产生臭氧送入水气混合器进行强制湍流反应使水气混合,达到消毒、杀菌的目的。它具有臭氧浓度高、无噪音、无氮氧化物、电极寿命长、体积小、结构紧凑、成本低等特点。
権利要求書
1、一种臭氧化法水处理器，它包括壳体(13)、壳体内设置的电源(13)， 其特征在于它还包括壳体内设置的臭氧发生器(2)、水气混合器(1)与臭氧发生器 (2)与电源(3)相连;臭氧发生器(2)由膜复合电极、阴阳极多孔集流板、电解 槽(12)组成，电解槽(12)由阴极水槽(19)、阳极水槽(20)和中间由设 置连通孔的隔板组成，电解槽(12)上设置阴阳极气体出口(14、15)，阴阳极 连通管(16、17)连接电极板与电解槽(12)，膜复合电极、阴阳极多孔集流板 组成电极板(4);阳极气体出口(15)与水气混合器(1)的臭氧吸入口(10) 连接;水气混合器(1)由进水管(4)、气室(5)、喷咀(6)、喉管(7)、扩 散管(8)、尾管(9)组成，臭氧吸入口(10)与气室(5)连通，气室进水管 (11)的末端为喷咀(6)，喷咀(6)与气室相通;中空为圆锥状的喉管(7)与 气室(5)相连接，中空为锥形的扩散管(8)与喉管连接，尾管(9)与扩散管(8) 连通。
2、根据权利要求1所述的臭氧化法水处理器，其特征在于：壳体内上部设置排气 扇21。
3、根据权利要求1所述的臭氧化法水处理器，其特征在于：壳体内设置至少一个 臭氧发生器(2)。
4、根据权利要求1所述的臭氧化法水处理器，其特征在于：壳体内并排设置8个 臭氧发生器。
说明书
臭氧化法水处理器
本实用新型属于臭氧化法水处理设备。
臭氧是一种强氧化剂，强杀菌剂，用于工业给水、饮用水、废水处理及回收利用方 面;目前水处理设备采用填料塔吸收臭氧，其缺点是体积庞大，造价高。有关的利用电 解法产生臭氧进行水处理的装置的缺点是臭氧浓度低，噪音大，易产生氮氧化物形成二 次污染，电极寿命短。
本实用新型的目的是提供一种臭氧浓度高、噪音小、不形成二次污染、电极寿命长、 体积小、结构紧凑、成本低的臭氧化法水处理器。

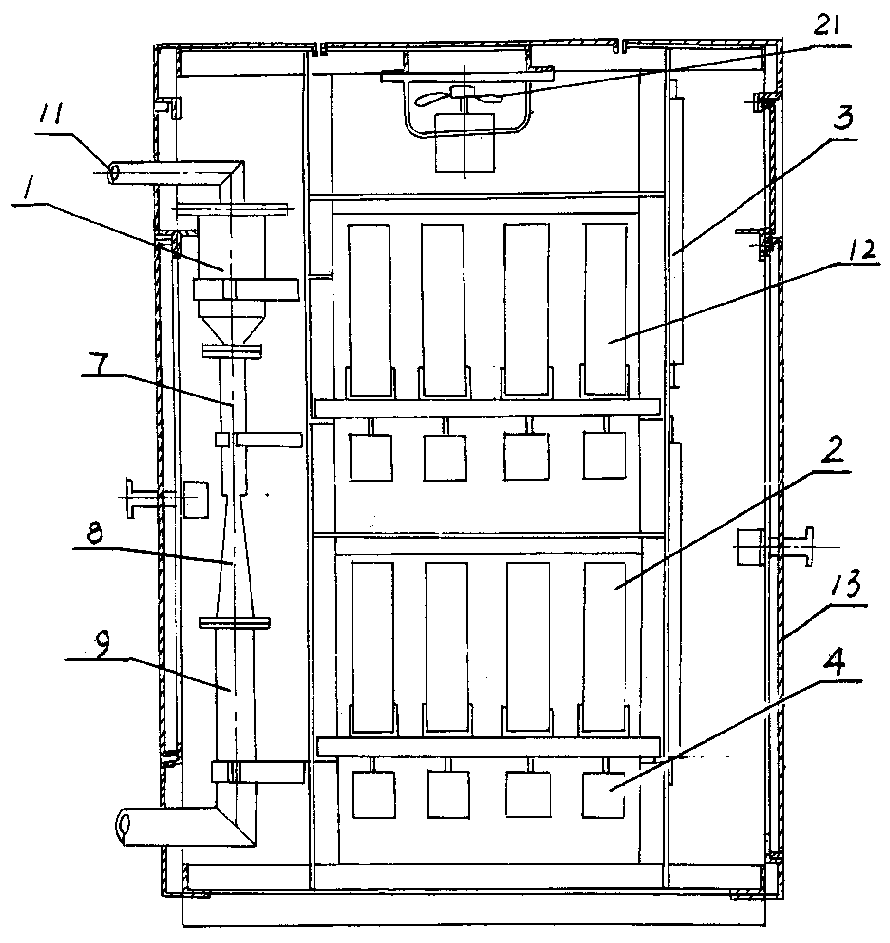

本实用新型的目的是这样实现的：一种臭氧化法水处理器，它包括壳体13、壳体 内设置的电源13，其特征在于它还包括壳体内设置的臭氧发生器2、水气混合器1与 臭氧发生器2与电源3相连;臭氧发生器2由膜复合电极、阴阳极多孔集流板、电解槽 12组成，电解槽12由阴极水槽19、阳极水槽20和中间由设置连通孔的隔板组成， 电解槽12上设置阴阳极气体出口14、15，阴阳极连通管16、17连接电极板与 电解槽12，膜复合电极、阴阳极多孔集流板组成电极板4;阳极气体出口15与水气 混合器1的臭氧吸入口10连接;水气混合器1由进水管4、气室5、喷咀6、喉管7、 扩散管8、尾管9组成，臭氧吸入口10与气室5连通，气室进水管11的末端为喷咀 6，啧咀6与气室相通;中空为圆锥状的喉管7与气室5相连接，中空为锥形的扩散管 8与喉管连接，尾管9与扩散管8连通。本实用新型的壳体内上部设置排气扇21，壳 体内设置至少一个臭氧发生器2，壳体内并排设置8个臭氧发生器。
由于采用膜复合电极电解臭氧发生器，阳极臭氧析出电流效率达16-20%，高 于常规电晕法的臭氧浓度为2-6%，具有臭氧浓度高，无噪声、无氮氧化物，体积小， 结构紧凑，寿命长等特点;由于采用负压吸收臭氧—强制湍流接触的喷射水气混合器， 使整机结构紧凑，性能稳定，操作方便、安全可靠。
