申请日2017.08.18
公开(公告)日2018.05.04
IPC分类号C02F9/14
摘要
本实用新型公开了一种污水处理循环过滤装置，包括过滤装置主体、循环管道、第一过滤板和吸附板，所述过滤装置主体的顶端安装有第一进水口，且第一进水口的右侧设置有第二进水口，所述循环管道连接于过滤装置主体的左侧，且循环管道的底端固定有水泵，所述第一过滤板安装于过滤装置主体的内侧上方，且第一过滤板的外壁和调节杆相连接，所述吸附板设置于第一过滤板的底侧，且吸附板的下方安装有第二过滤板，所述第二过滤板的底侧固定有分离筛网，且分离筛网的两端设置有导流板。该污水处理循环过滤装置，通过第一进水口和第二进水口，能够使污水迅速进入到过滤装置内，同时螺旋状结构的内壁可保证进水过程的稳定。
权利要求书

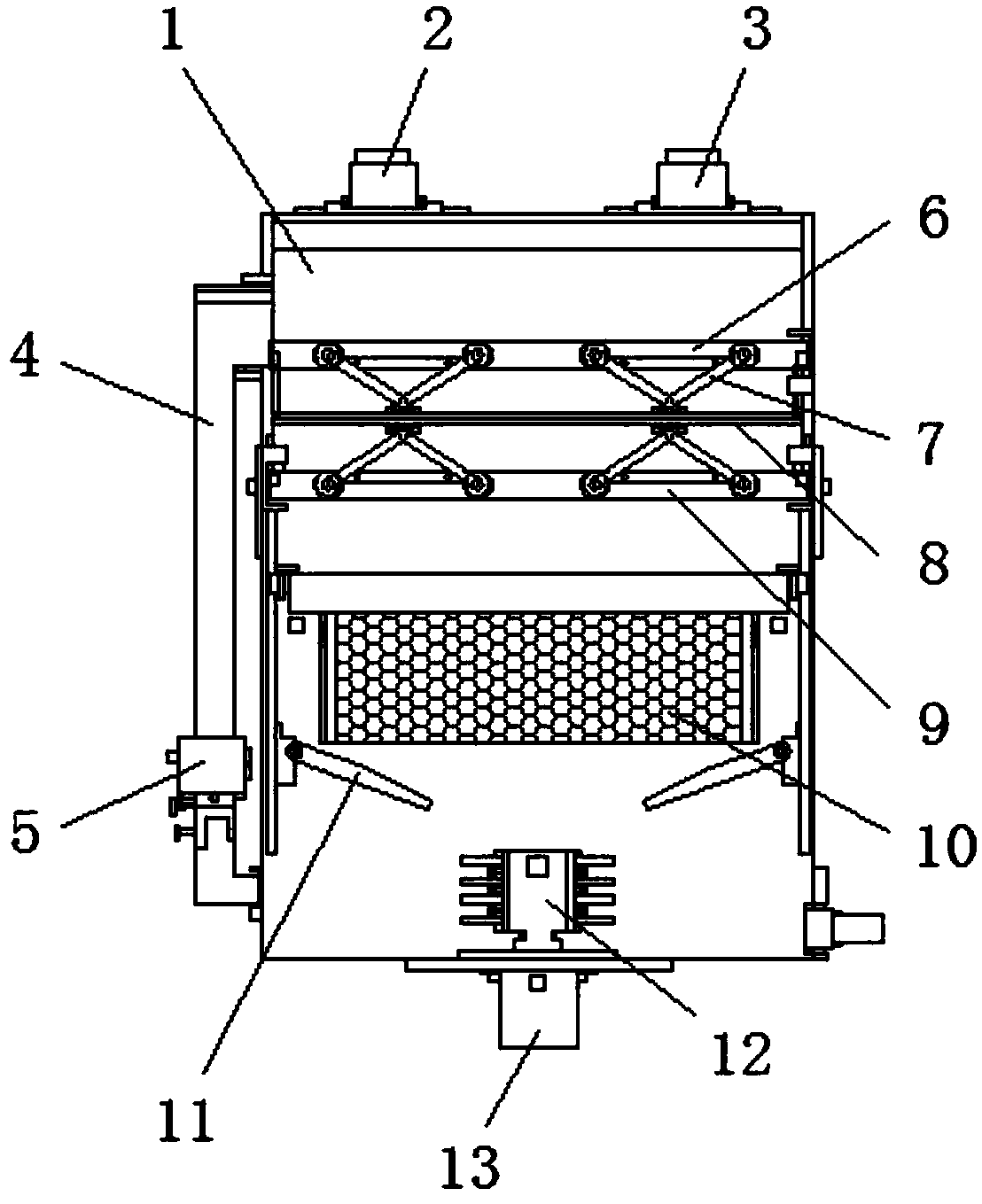

1.一种污水处理循环过滤装置，包括过滤装置主体(1)、循环管道(4)、第一过滤板(6)和吸附板(8)，其特征在于：所述过滤装置主体(1)的顶端安装有第一进水口(2)，且第一进水口(2)的右侧设置有第二进水口(3)，所述循环管道(4)连接于过滤装置主体(1)的左侧，且循环管道(4)的底端固定有水泵(5)，所述第一过滤板(6)安装于过滤装置主体(1)的内侧上方，且第一过滤板(6)的外壁和调节杆(7)相连接，所述吸附板(8)设置于第一过滤板(6)的底侧，且吸附板(8)的下方安装有第二过滤板(9)，所述第二过滤板(9)的底侧固定有分离筛网(10)，且分离筛网(10)的两端设置有导流板(11)，所述过滤装置主体(1)的内侧底端安装有分离叶(12)，且分离叶(12)的底端和驱动电机(13)相连接，所述第一过滤板(6)的内侧两端安装有生物膜板(14)，且生物膜板(14)的内侧设置有流动槽(15)，所述调节杆(7)通过旋转轴(16)和吸附板(8)相连接。
2.根据权利要求1所述的一种污水处理循环过滤装置，其特征在于：所述第一进水口(2)和第二进水口(3)的内壁呈螺旋状结构，且第一进水口(2)和第二进水口(3)关于过滤装置主体(1)中轴线对称。
3.根据权利要求1所述的一种污水处理循环过滤装置，其特征在于：所述第一过滤板(6)和调节杆(7)之间为活动连接，且第一过滤板(6)的面积和过滤装置主体(1)的内侧面积相等。
4.根据权利要求1所述的一种污水处理循环过滤装置，其特征在于：所述导流板(11)呈倾斜状设计，且导流板(11)设置有两个。
5.根据权利要求1所述的一种污水处理循环过滤装置，其特征在于：所述生物膜板(14)和第一过滤板(6)之间为卡槽连接，且生物膜板(14)的厚度为2cm。
6.根据权利要求1所述的一种污水处理循环过滤装置，其特征在于：所述流动槽(15)的深度从外至内逐渐减小。
说明书
一种污水处理循环过滤装置
技术领域
本实用新型涉及污水处理装置技术领域，具体为一种污水处理循环过滤装置。
背景技术
污水处理是为使污水 达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。现有污水处理装置其过滤效果不佳，污水和杂质不能迅速进行分离，进水速度较慢，为此，我们提出一种更实用的污水处理循环过滤装置。
实用新型内容
本实用新型的目的在于提供一种污水处理循环过滤装置，以解决上述背景技术中提出的过滤效果不佳，污水和杂质不能迅速进行分离，进水速度较慢的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理循环过滤装置，包括过滤装置主体、循环管道、第一过滤板和吸附板，所述过滤装置主体的顶端安装有第一进水口，且第一进水口的右侧设置有第二进水口，所述循环管道连接于过滤装置主体的左侧，且循环管道的底端固定有水泵，所述第一过滤板安装于过滤装置主体的内侧上方，且第一过滤板的外壁和调节杆相连接，所述吸附板设置于第一过滤板的底侧，且吸附板的下方安装有第二过滤板，所述第二过滤板的底侧固定有分离筛网，且分离筛网的两端设置有导流板，所述过滤装置主体的内侧底端安装有分离叶，且分离叶的底端和驱动电机相连接，所述第一过滤板的内侧两端安装有生物膜板，且生物膜板的内侧设置有流动槽，所述调节杆通过旋转轴和吸附板相连接。
优选的，所述第一进水口和第二进水口的内壁呈螺旋状结构，且第一进水口和第二进水口关于过滤装置主体中轴线对称。
优选的，所述第一过滤板和调节杆之间为活动连接，且第一过滤板的面积和过滤装置主体的内侧面积相等。
优选的，所述导流板呈倾斜状设计，且导流板设置有两个。
优选的，所述生物膜板和第一过滤板之间为卡槽连接，且生物膜板的厚度为2cm。
优选的，所述流动槽的深度从外至内逐渐减小。
与现有技术相比，本实用新型的有益效果是：该污水处理循环过滤装置，通过第一进水口和第二进水口，能够使污水迅速进入到过滤装置内，同时螺旋状结构的内壁可保证进水过程的稳定，由第一过滤板和第二过滤板可对污水进行二次过滤，此过程中通过吸附板可对污水中细小颗粒进行吸附，其第一过滤板可随调节杆的旋转而改变上下之间的距离，适用于不同水量的过滤，导流板的设计可将初次过滤后的污水准确导流至分离叶外侧，通过分离叶的旋转可进行一步分离污水和杂质，并且由循环管道完成对污水的循环过滤，增加污水的洁净度，大大提高了污水处理循环过滤装置的实用性。
