申请日1996.12.17
公开(公告)日1998.04.29
IPC分类号C02F1/461
摘要
本实用新型公开了一种双电解废水处理装置,有一个接受废水的内电解预处理槽,内电解预处理槽的底部与一个集泥配水装置相连,集泥配水装置上装有脉冲电解槽,脉冲电解槽接有出水管接口。优点:操作安全、效率高、能耗低、电极消耗小、运行费用低、适用范围广。
権利要求書
1、一种双电解废水处理装置，其特征在于：有一个接受废水的内电解预处 理槽，内电解预处理槽的底部与一个集泥配水装置相连，集泥配水装置上装有 脉冲电解槽，脉冲电解槽接有出水管接口。
2、根据权利要求1所述的双电解废水处理装置，其特征在于：内电解预处 理槽中装有填料，处理槽下为倾斜的底部，上方装有布水器，处理槽下端的出 水口装有金属格栅、格网。
3、根据权利要求1所述的双电解废水处理装置，其特征在于：集泥配水装 置采用陷井式，其下部侧面有排污阀和清渣门，集泥配水装置顶部有与脉冲电 解槽相接的配水机构。
4、根据权利要求3所述的双电解废水处理装置，其特征在于：配水机构由 “V”形封板中缝上的一字形长孔、长孔上方的弧形长扣板构成。
5、根据权利要求1或2、3、4所述的双电解废水处理装置，其特征在于：脉 冲电解槽中装有电极板，电解槽侧壁上装有电极座，电极板上方装有集水槽或 管，集水槽或管与出水管接口相连接。
6、根据权利要求5所述的双电解废水处理装置，其特征在于：电极板由多 块相同大小的铁板组成，等距离安插在脉冲电解槽内壁的定位条上，两侧的电 极板与电极座固定。
7、根据权利要求5所述的双电解废水处理装置，其特征在于：一字形长孔 与电极板平行。
说明书
双电解废水处理装置
本实用新型涉及废水、污水的处理，是一种用电化学方法进行废水处理的 装置，具体地说，是一种采用电解法的废水处理装置，还是一种废水的多级处 理装置。
对高浓度、高色度的纺织印染废水、染化废水，通常采用的化学法、物理 法、生化法已不能使处理出水达标排放，而用直流电解或脉冲电解法效果虽好， 但在中、高浓度、色度时，电耗及铁耗均较大，使处理成本过高，影响其推广 使用，内电解法对中、高浓度、色度有机废水的处理有其独特的效果，成本低 廉、操作简便，但其处理速度较慢，装置规模较大。
本实用新型的目的是提供一种高效、节能、体积小、适用范围广、处理能 强台的双电解废水处理装置。

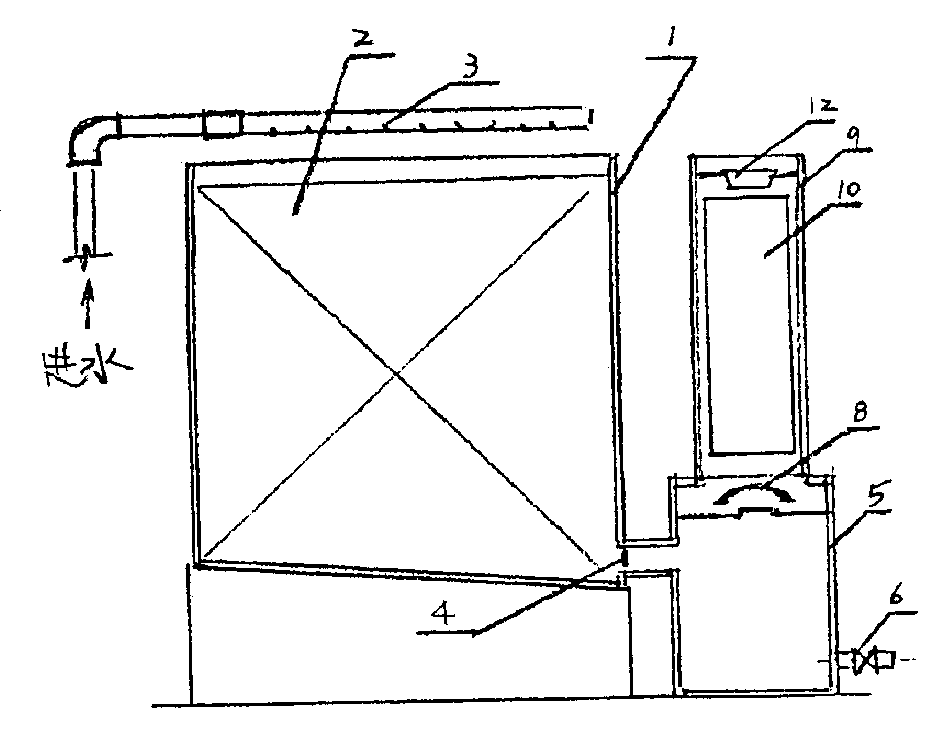

本实用新型的技术解决方案是：一种双电解废水处理装置，采用了不同于 现有技术的结构设计：有一个接受废水的内电解预处理槽，内电解预处理槽的 底部与一个集泥配水装置相连，集泥配水装置上装有脉冲电解槽，脉冲电解槽 接有出水管接口。
本实用新型中所述的内电解预处理槽中装有填料，处理槽下为倾斜的底部， 上方装有布水器，处理槽下端的出水口装有金属格栅、格网。当然，也可以采 用其他合适的结构形式。
本实用新型中所述的集泥配水装置采用陷井式集泥配水装置，其下部侧面 有排污阀和清渣门，陷井式集泥配水装置顶部有与脉冲电解槽相接的配水机构。 当然，也可以采用其他合适的结构形式。
本实用新型中所述的配水机构由“V”形封板中缝上的一字形长孔、长孔 上方的弧形长扣板构成。当然，也可以采用其他合适结构形式。
本实用新型中所述的脉冲电解槽中装有电极板，电解槽侧壁上装有电极座， 电极板上方装有集水槽或管，集水槽或管与出水管接口相连接。当然，也可以 采用其他合适结构形式。
本实用新型中所述的电极板由多块相同大小的铁板组成，等距离安插在脉 冲电解槽内壁的定位条上，两侧的电极板与电极座固定。当然，也可以采用其 他合适的结构形式。
本实用新型的优点是：用于处理丝、毛、棉、麻、化纤等纺织印染废水和 允许浓度内的染化废水，配以沉淀、过滤装置，可直接将高浓度废水处理到符 合国家规定的排放标准，并可供回用。由于具有脉冲电解作后援支持，内电解 反应槽处理时间相应缩短，使其装置规模降低，而内电解凝聚法所具有的填料 来源方便、成本低廉、处理效率较高、操作方便等优点仍能基本保留。又由于 有内电解法先行开道，在处理同样的水量时，脉冲电解装置规模大为缩小，电 极板的数量同样大量减少，放电区的距离变短，在直接利用工业电条件下，可 使相邻两电极板间所施加的脉冲电压的幅值增高，电解作用加强，槽内水的流 速增大，将有助于加强对电极板上污泥的冲洗作用，有利于电解作用的进行， 一字形长孔与电极板平行产生等电位隔离作用，使集泥配水装置中的废水不参 与电极区的导电，以减少部分电能损耗。因此，处理单位体积废水铁耗及电耗 将大大下降。整个处理装置具有高效、节能、易行、省钱、操作安全的特点， 适合于各类规模的纺织印染、染化企业废水的处理，和其他适于电解法处理的 废水处理工程。
