污泥脱水处理装置与方法

发布时间:2019-3-2 17:41:37  中国污水处理工程网

  申请日2018.10.31

  公开(公告)日2019.02.26

  IPC分类号C02F11/122; C02F11/121; C02F11/12

  摘要

  本发明提供了一种污泥脱水处理装置与方法,涉及污水处理技术领域,解决了现有技术中污泥提取率低和泥饼含水率高的问题。污泥脱水处理装置中过滤系统、沉降系统、分离系统通过泥浆管道依次连接构成污泥处理通道,清洗小车的底座上装设有驱动设备和转向设备,底座上装设有冲洗水枪和抽提管道,抽提管道连接有泥浆泵,泥浆泵通过泥浆管道连接过滤系统。污泥脱水处理方法中,利用清洗小车提高污泥的提取率,过滤系统除去污泥中的杂物,沉降系统对污泥进行油泥分离,分离系统对污泥进行泥水分离,最终获得含水率40%以下的泥饼,为泥饼的运输和处置提供了便利。

  权利要求书

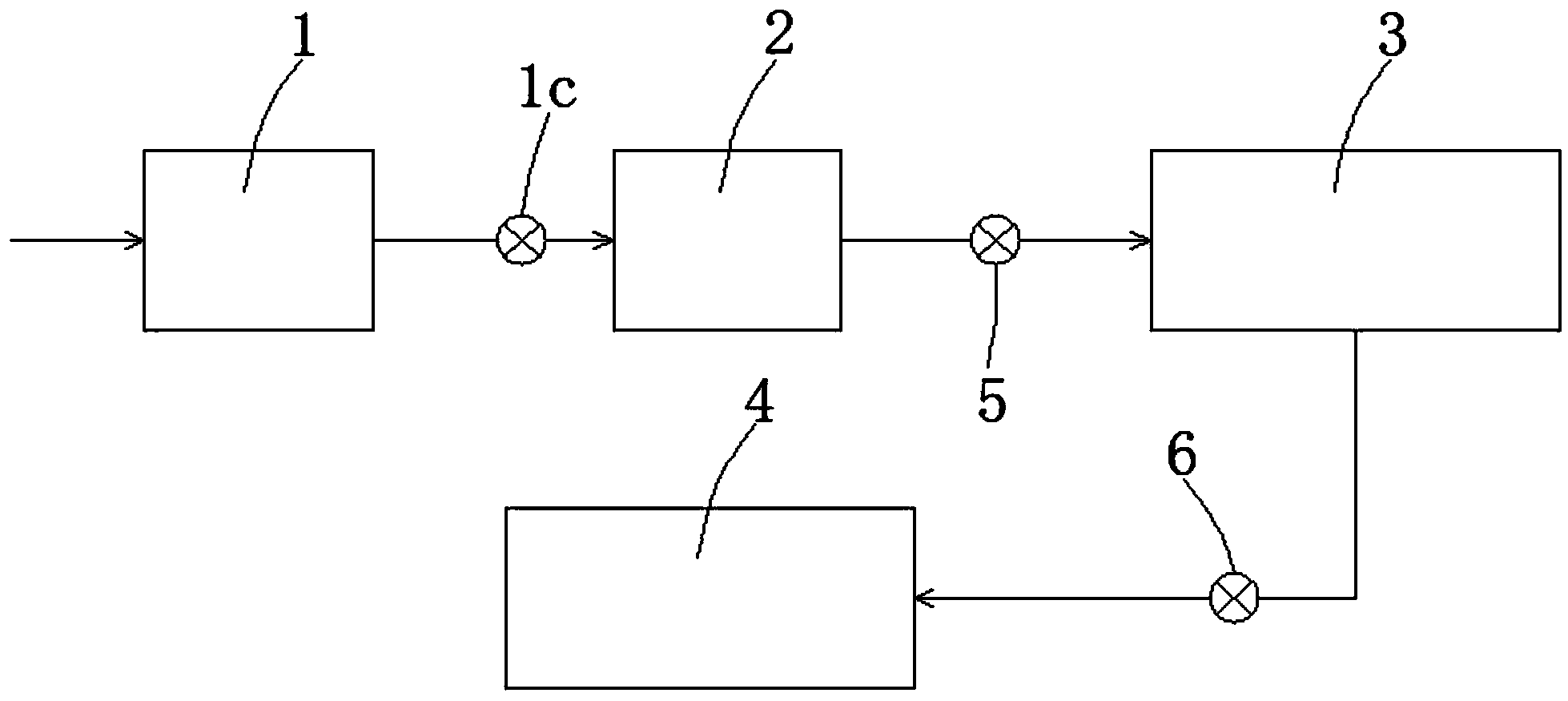

  1.污泥脱水处理装置,其特征在于:包括清洗小车(1)、过滤系统(2)、沉降系统(3)、分离系统(4);所述过滤系统(2)、沉降系统(3)、分离系统(4)通过泥浆管道依次连接构成污泥处理通道;所述清洗小车(1)包括底座(1a),所述底座(1a)上装设有用于驱动所述清洗小车(1)前后行程的驱动设备,所述底座(1a)上装设有用于实现所述清洗小车左右转向的转向设备,所述底座(1a)上装设有用于对池底污泥进行冲洗的冲洗水枪,所述冲洗水枪通过水泵连接至水源,所述底座(1a)上装设有抽提管道,所述抽提管道连接有泥浆泵(1c),所述泥浆泵(1c)通过泥浆管道连接所述过滤系统(2)。

  2.根据权利要求1所述的污泥脱水处理装置,其特征在于:所述驱动设备包括装设于所述底座(1a)底部的驱动轮(1d)和装设于所述底座(1a)顶部的气动马达(1e),所述气动马达(1e)的输出轴通过链条传动连接所述驱动轮(1d)的轮轴,所述气动马达(1e)通过气管连接至气源,所述气管具有气源控制阀;

  所述转向设备包括装设于所述底座(1a)底部的转向轮(1f)和装设于所述底座(1a)顶部的气动执行器(1g),所述气动执行器(1g)的输出轴传动连接所述转向轮(1f),所述气动执行器(1g)通过气管连接至气源,所述气管具有气源控制阀。

  3.根据权利要求2所述的污泥脱水处理装置,其特征在于:所述底座(1a)上装设有用于拍摄池底影像的摄像设备(1h)。

  4.根据权利要求1所述的污泥脱水处理装置,其特征在于:所述过滤系统(2)为过滤池,所述过滤池内具有上下两层水力筛(2a)。

  5.根据权利要求1所述的污泥脱水处理装置,其特征在于:所述沉降系统(3)为斜管沉降槽,所述斜管沉降槽具有上下设置并相通的斜管沉降层(3a)和泥斗(3b)。

  6.根据权利要求5所述的污泥脱水处理装置,其特征在于:所述斜管沉降层(3a)中填充有蜂窝填料。

  7.根据权利要求1所述的污泥脱水处理装置,其特征在于:所述分离系统(4)为板式压滤机。

  8.根据权利要求1所述的污泥脱水处理装置,其特征在于:所述过滤系统(2)与所述沉降系统(3)之间的泥浆管道上设置有管道泵(5)。

  9.根据权利要求1所述的污泥脱水处理装置,其特征在于:所述分离系统(4)与所述沉降系统(3)之间的泥浆管道上设置有螺杆泵(6)。

  10.污泥脱水处理方法,其特征在于,包括以下步骤:

  步骤S1:将清洗小车放置于池底,控制清洗小车在池底行走,通过冲洗水枪对池底污泥进行冲洗,并通过泥浆泵将池底的泥浆抽提至过滤池进行过滤;

  步骤S2:通过管道泵将经过滤后的泥浆输送至斜管沉降槽进行物理沉淀;

  步骤S3:通过螺杆泵将沉淀后的泥浆打至板式压滤机进行机械脱水,形成泥饼。

  说明书

  污泥脱水处理装置与方法

  技术领域

  本发明涉及污水处理技术领域,具体的说,是污泥脱水处理装置与方法。

  背景技术

  随着我国经济社会的快速发展,城市化、工业化进程步伐不断加快,公众对环境质量的要求越来越高,公众的环保意识也在不断增强,环境保护和治理是落实“五大发展”理念的重要工作。据住建部统计,截止至2016年9月底,我国污水处理厂的数量3976座,日处理能力达1.7亿m3,我国污水处理厂兴建以及污水处理能力和处理率都呈现大幅度增长态势。而污泥作为污水处理的“衍生品”,随着污水处理量的增加而急剧增加,2015年我国市政污泥产量达 3500万吨,至2020年,市政污泥将达到6000万吨-9000万吨。

  目前,由于我国污水处理厂建设存在严重的“重水轻泥”现象,大多数污水处理厂中的污泥处理工艺还停留在传统的调制——脱水模式上。现有技术方案的污泥处理方式通常将几种脱水方法联合应用,尤其针对纤维质少的食品类排水剩余污泥和化学类排水剩余污泥,可得到含水率为55~60%的脱水污泥,该含水率下的污泥仍存在处置不便的问题。

  我国污水处理厂和污水处理站的数量具有逐年增多的趋势,伴随产生的污泥量也将与日剧增,如何快速有效的处理产生的这些污泥成为一个迫切需要解决的问题。

  发明内容

  本发明的目的在于设计出污泥脱水处理装置与方法,能够通过清洗小车对池底进行清洗,提高池底污泥的提取率,并且通过过滤系统、沉降系统、分离系统的过滤、沉降、分离,最终得到含水率40%以下的泥饼,方便污泥的后续处置。

  本发明通过下述技术方案实现:

  污泥脱水处理装置与方法,包括清洗小车、过滤系统、沉降系统、分离系统;所述过滤系统、沉降系统、分离系统通过泥浆管道依次连接构成污泥处理通道;所述清洗小车包括底座,所述底座上装设有用于驱动所述清洗小车前后行程的驱动设备,所述底座上装设有用于实现所述清洗小车左右转向的转向设备,所述底座上装设有用于对池底污泥进行冲洗的冲洗水枪,所述冲洗水枪通过水泵连接至水源,所述底座上装设有抽提管道,所述抽提管道连接有泥浆泵,所述泥浆泵通过泥浆管道连接所述过滤系统。

  采用上述设置结构时,所述驱动设备和所述转向设备能够实现所述清洗小车在池底的位置移动,所述清洗小车在池底朝向污泥移动并通过所述冲洗水枪对污泥进行冲洗作业,将污泥从地底脱离或破碎,便于所述泥浆泵将污泥从池底抽提出污水池进行后续污泥处理,提高了污泥的提取率。所述泥浆泵将泥浆抽提至所述过滤系统进行过滤,之后泥浆依次通过沉降系统进行沉淀实现泥水的分离、通过分离系统进行泥水的进一步分离,最终得到含水率40%以下的泥饼,便于污泥的后续处置。

  进一步的为更好的实现本发明,特别采用下述设置结构:所述驱动设备包括装设于所述底座底部的驱动轮和装设于所述底座顶部的气动马达,所述气动马达的输出轴通过链条传动连接所述驱动轮的轮轴,所述气动马达通过气管连接至气源,所述气管具有气源控制阀。

  所述转向设备包括装设于所述底座底部的转向轮和装设于所述底座顶部的气动执行器,所述气动执行器的输出轴传动连接所述转向轮,所述气动执行器通过气管连接至气源,所述气管具有气源控制阀。

  进一步的为更好的实现本发明,特别采用下述设置结构:所述底座上装设有用于拍摄池底影像的摄像设备。

  进一步的为更好的实现本发明,特别采用下述设置结构:所述过滤系统为过滤池,所述过滤池内具有上下两层水力筛。

  进一步的为更好的实现本发明,特别采用下述设置结构:所述沉降系统为斜管沉降槽,所述斜管沉降槽具有上下设置并相通的斜管沉降层和泥斗。

  进一步的为更好的实现本发明,特别采用下述设置结构:所述斜管沉降层中填充有蜂窝填料。

  进一步的为更好的实现本发明,特别采用下述设置结构:所述分离系统为板式压滤机。

  进一步的为更好的实现本发明,特别采用下述设置结构:所述过滤系统与所述沉降系统之间的泥浆管道上设置有管道泵。

  进一步的为更好的实现本发明,特别采用下述设置结构:所述分离系统与所述沉降系统之间的泥浆管道上设置有螺杆泵。

  本发明提供了一种污泥脱水处理方法,包括以下步骤:

  步骤S1:将清洗小车放置于池底,控制清洗小车在池底行走,通过冲洗水枪对池底污泥进行冲洗,并通过泥浆泵将池底的泥浆抽提至过滤池进行过滤;

  步骤S2:通过管道泵将经过滤后的泥浆输送至斜管沉降槽进行物理沉淀;

  步骤S3:通过螺杆泵将沉淀后的泥浆打至板式压滤机进行机械脱水,形成泥饼。

  本发明具有以下优点及有益效果:

  本发明中,所述驱动设备和所述转向设备能够实现所述清洗小车在池底的位置移动,所述清洗小车在池底朝向污泥移动并通过所述冲洗水枪对污泥进行冲洗作业,将污泥从地底脱离或破碎,便于所述泥浆泵将污泥从池底抽提出污水池进行后续污泥处理,提高了污泥的提取率。所述泥浆泵将泥浆抽提至所述过滤系统进行过滤,之后泥浆依次通过沉降系统进行沉淀实现泥水的分离、通过分离系统进行泥水的进一步分离,最终得到含水率40%以下的泥饼,便于污泥的后续处置。
