申请日2017.08.14
公开(公告)日2018.03.09
IPC分类号B01D21/02; C02F11/12
摘要
本实用新型公开了污泥阶梯溢流分离处理装置，所述溢流箱1和沉积分流箱2通过连接管11连接，且连接管11上置有水泵5，污泥导入管3连接溢流箱1顶部，溢流箱1内部由上到下置有五个溢流间，每个溢流间都置有溢流孔;所述沉积分流箱2内由分离室13、沉淀区12、储水间19组成，污水导出管4连接储水间19，污泥导出管16连接沉淀区12。通过本实用新型结构对污泥逐级溢流沉淀处理，每溢流到一个溢流间污泥都会沉淀一部分，在沉积分流箱中再次做泥与水的沉淀分离，并将泥和水分别排出，可根据污泥量的需求扩大或缩小本实用新型装置进行污泥处理。
权利要求书
1.污泥阶梯溢流分离处理装置，包括溢流箱(1) 、沉积分流箱(2)、污泥导入管(3)、污水导出管(4)、水泵(5)、水泵二(6)、第一溢流间(7)、第二溢流间(8)、第三溢流间(9)、第四溢流间(10)、连接管(11)、沉淀区(12)、分离室(13)、抽水管(14)、水泵三(15)、污泥导出管(16)、溢流孔(17)、沉淀板(18)、储水间(19)、清污口(20)，其特征在于：所述溢流箱(1)和沉积分流箱(2)通过连接管(11)连接，且连接管(11)上置有水泵(5)，污泥导入管(3)连接溢流箱(1)顶部，溢流箱(1)内部由上到下置有四个溢流间，每个溢流间都置有溢流孔;所述沉积分流箱(2)内由分离室(13)、沉淀区(12)、储水间(19)组成，污水导出管(4)连接储水间(19)，污泥导出管(16)连接沉淀区(12)。
2.根据权利要求1所述的污泥阶梯溢流分离处理装置，其特征在于：所述溢流箱(1)内部设置有第一溢流间、第二溢流间、第三溢流间、第四溢流间，每个溢流间都置有溢流孔，溢流间呈不规则梯形，溢流孔在梯形溢流间的侧面，每一个溢流孔的下方都是一个溢流间。
3.根据权利要求1所述的污泥阶梯溢流分离处理装置，其特征在于：所述沉淀板(18)设置在沉淀区(12)与分离室(13)之间，沉淀板(18)上置有诺干孔洞。
4.根据权利要求1所述的污泥阶梯溢流分离处理装置，其特征在于：所述分离室(13)和储水间(19)之间的间隔顶端置有抽水管(14)，抽水管(14)连接水泵三(15)，抽水管(14)一端在分离室(13)内另一端在储水间(19)内。
5.根据权利要求1所述的污泥 阶梯溢流分离处理装置，其特征在于：所述污泥导出管(16)由沉淀区(12)处导出，污泥导出管(16)上设置有水泵二(6)。
6.根据权利要求1所述的污泥阶梯溢流分离处理装置，其特征在于：所述第一溢流间(7)、第二溢流间(8)、第三溢流间(9)、第四溢流间(10)的侧面均设置有清污口(20)。
说明书
污泥阶梯溢流分离处理装置
技术领域
本实用新型涉及环境卫生领域，具体为污泥阶梯溢流分离处理装置。
背景技术
随着工业和城市化的发展不断提高，使得环境污染中的排污问题提上日程，污水流入沟渠中，长时间未有效排除就会形成污泥，污泥中潜藏着大数量的多种多样的治病菌，这就需要一种高效快速的污泥处理装置或系统来做为应对，因为沟渠的地理位置关系比较特殊，所这套设备及要简单也不能太占地方。
实用新型内容
本实用新型的目的在于提供污泥生化分解处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

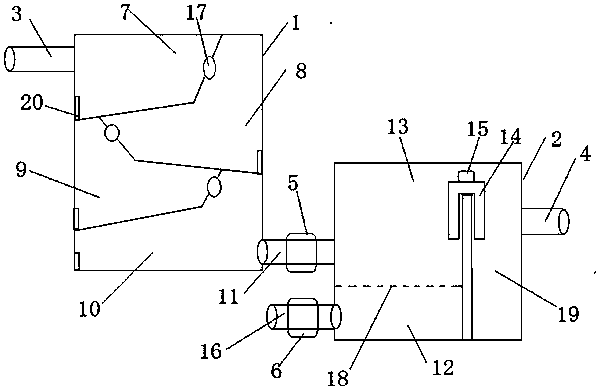

污泥分离处理装置，包括溢流箱1、沉积分流箱2、污泥导入管3、污水导出管4、水泵5、水泵二6、第一溢流间7、第二溢流间8、第三溢流间9、第四溢流间10、连接管11、沉淀区12、分离室13、抽水管14、水泵三15、污泥导出管16、溢流孔17、沉淀板18、储水间19、清污口20，所述溢流箱1和沉积分流箱2通过连接管11连接，且连接管11上置有水泵5，污泥导入管3连接溢流箱1顶部，溢流箱1内部由上到下置有四个溢流间，每个溢流间都置有溢流孔;所述沉积分流箱2内由分离室13、沉淀区12、储水间19组成，污水导出管4连接储水间19，污泥导出管16连接沉淀区12。
所述溢流箱1内部设置有第一溢流间、第二溢流间、第三溢流间、第四溢流间，每个溢流间都置有溢流孔，溢流间呈不规则梯形，溢流孔在梯形溢流间的侧面，每一个溢流孔的下方都是一个溢流间。
所述沉淀板18设置在沉淀区12与分离室13之间，沉淀板18上置有诺干孔洞。
所述分离室13和储水间19之间的间隔顶端置有抽水管14，抽水管14连接水泵三15，抽水管14一端在分离室13内另一端在储水间19内。
所述污泥导出管16由沉淀区12处导出，污泥导出管16上设置有水泵二6。
所述第一溢流间7、第二溢流间8、第三溢流间9、第四溢流间10的侧面均设置有清污口20。
与现有技术相比本实用新型的有益效果是：通过本实用新型结构对污泥逐级溢流沉淀处理，每溢流到一个溢流间污泥都会沉淀一部分，在沉积分流箱中再次做泥与水的沉淀分离，并将泥和水分别排出，可根据污泥量的需求扩大或缩小本实用新型装置进行污泥处理。
