申请日1996.07.30
公开(公告)日1998.08.26
IPC分类号F16K11/087
摘要
本实用新型为一种废水二次利用三通式节水阀。它包括一三通管,三部分管道相交处有一与三通管外的手柄连接的带有连通孔的球形阀,球形阀上的孔分别与三通管的各部分相对应。本实用新型结构简单、成本低廉、使用方便,使用本实用新型能够充分利用水资源,达到节水的目的。
権利要求書

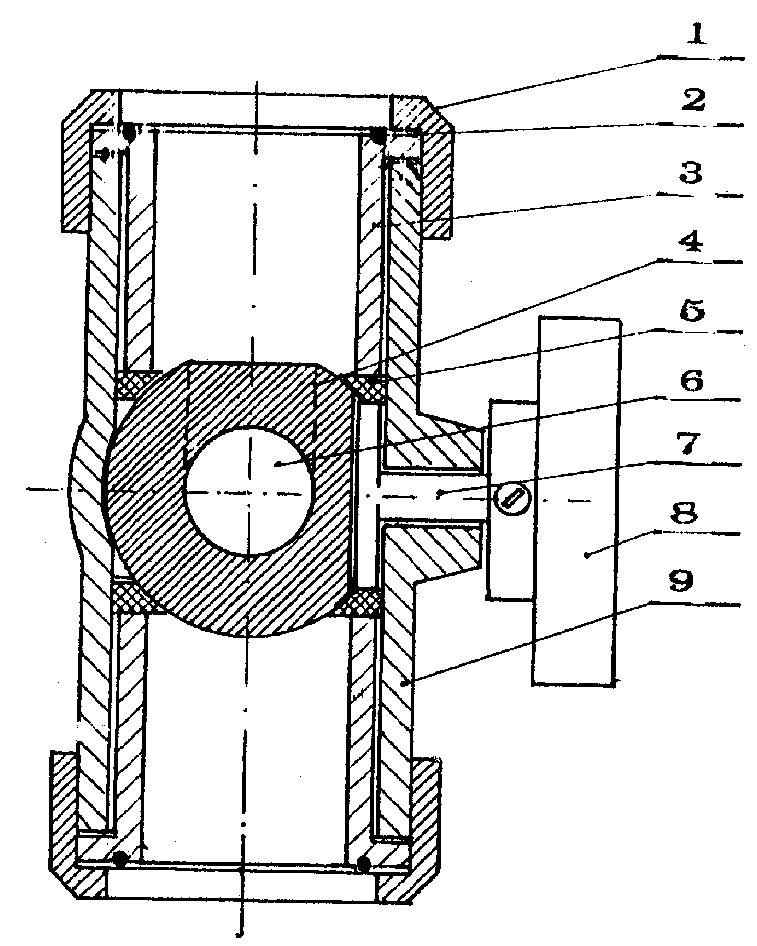

1、一种废水二次利用三通式节水阀，其特征是：它包括一三通管，三 部分管道相交处有一与三通管外的手柄(8)连接的带有连通孔的球形阀 (4)，球形阀(4)上的孔分别与三通管的各部分相对应。
2、根据权利要求1所述的废水利用三通式节水阀，其特征是：所说的 三通管呈T形，球形阀(4)上的连通孔呈T形。
说明书
废水二次利用三通式节水阀
本实用新型为一种废水二次利用三通式节水阀。
目前厨房、卫生间水池所用的排水管均为U形直接放水管，其结构简 单，对池中水包括一些可以再利用的水也被直接排放掉了，在水资源极为紧 张的今天这无疑是一种巨大的浪费。
本实用新型的目的在于：设计一种能够有选择的排放或回收废水的废水 二次利用三通式节水阀。
本实用新型包括一三通管，三部分管道相交处有一与三通管外的手柄连 接的带有连通孔的球形阀，球形阀上的孔分别与三通管的各部分相对应。
本实用新型球阀上的孔根据三通管形状的不同而不同，一般有一个孔与 三通管的一个主管位置对应，该孔与其它孔的角度根据另外两个管的位置和 对三通的要求而定。
如对于呈T形的三通管，球形阀上的连通孔可以呈T形或其它形状。
