申请日2017.08.13
公开(公告)日2017.12.12
IPC分类号C02F9/10; B01D71/02; B01D67/00; B01D61/14; C02F101/30
摘要
本发明公开了一种从工业废水提取冷凝水装置，包括粗滤罐、除氨氮罐、冷凝水罐，所述粗滤罐进行初步过滤，所述除氨氮罐进行除氨氮，所述冷凝水罐进一步深度除杂，本发明解决了现有设备技术结构复杂，成本高，可靠性低的问题。
权利要求书

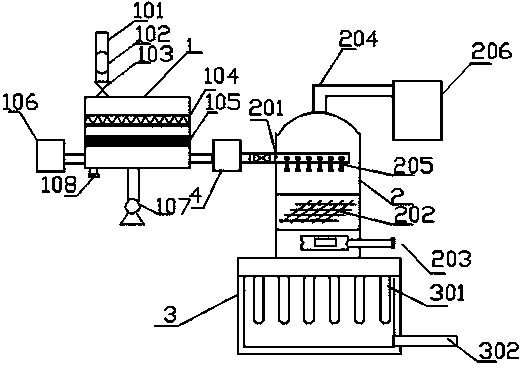

1.一种从工业废水提取冷凝水装置，其特征在于，包括废水进水管(101)、进水流量计(102)、进水阀(103)、粗滤罐(1)、除氨氮罐(2)、冷凝水罐(3)，所述废水进水管(101)、进水流量计(102)、进水阀(103)和粗滤罐(1)顶部相连，粗滤罐(1)通过阀门和除氨氮罐(2)相连，
所述除氨氮罐(2)安装在冷凝水罐(3)的上方，所述除氨氮罐(2)包括进氨氮水水管(201)、填料(202)、进汽管(203)、排汽管(204)，所述进氨氮水管(201)通过阀门和粗滤罐(1)连通，进氨氮水管(201)通到除氨氮罐(2)罐体内部，所述进氨氮水管(201)上设有若干旋膜喷管(205)，所述进汽管(203)位于罐体底部并通到罐体内部，所述排汽管(204)位于罐体顶部，所述排汽管(204)与一氨水分离桶(206)连接，
所述冷凝水罐(3)包括超滤膜装置(301)和冷凝水出水管道(302)，所述超滤膜装置(301)设在冷凝水罐罐体内，所述超滤膜为活性炭吸附膜，所述冷凝水罐为夹套式罐体，所述冷凝水罐夹套内装有循环冷盐水。
2.根据权利要求1所述的工业废水提取冷凝水装置，其特征在于，所述粗滤罐(1)内设有滤径为0.01-0.1mm粗滤膜(104)和滤径为0.5-5nm的精滤膜(105)。
3.根据权利要求1所述的工业废水 提取冷凝水装置，其特征在于，所述粗滤罐(1)底部连接加药箱(106)。
4.根据权利要求3所述的工业废水提取冷凝水装置，其特征在于，所述加药箱(106)内为无机药剂，所述无机药剂采用聚合氯化铝、聚合氯化铝铁、硫酸铝、三氯化铁、硫酸亚铁或碳酸钙。
5.根据权利要求1所述的工业废水提取冷凝水装置，其特征在于，所述粗滤罐(1)底部设有反冲洗泵(107)和排污口(108)。
6.根据权利要求1所述的工业废水提取冷凝水装置，其特征在于，所述粗滤罐(1)和除氨氮罐(2)之间设有PH调节罐(4)，PH调节罐(4)内加入无机盐调节氨氮水的 pH 值，使得氨氮水的 pH 值呈碱性。
7.根据权利要求1所述的工业废水提取冷凝水装置，其特征在于，所述活性炭吸附膜的原料按重量份数配比如下：木质活性炭100份，二氧化氯5-15份，氯化铝1-10份，硫酸铁10-2份，聚丙烯酰胺0.1-0.5份，硫酸5-10份，盐酸1-5份，十八水合硫酸铝40-50份，膨胀石墨20-40份，硫酸钛10-20份，氢氧化钠5-15份。
8.根据权利要求1所述的工业废水提取冷凝水装置，其特征在于，所述进氨氮水水管(201)上方罐体的右侧安装有多个压力表接口。
说明书
一种从工业废水提取冷凝水装置
技术领域
本发明涉及工业废水处理装置领域，具体涉及一种从工业废水提取冷凝水装置。
背景技术
工业废水处理是为使工业废水达到排水某一水体或再次使用的水质要求对其进行净化的过程。工业废水处理被广泛应用于建筑、农业，交通、能源、石化、环保等各个领域。工业生产的多样性使产生的排水污染性质也纷繁复杂，如有机污染、无机污染、热污染、色度污染等等。因此，工业废水的处理不能从简单的几个标准就套用别人的工艺和设备，除上述指标外，影响处理的因素还很多，如温度、氨氮含量、pH、含盐量、有毒物质 ( 有机磷 )含量、表面活性剂 ( 发泡物质 ) 及染料含量等。工业废水是污水处理的重要部分，现有工业废水处理系统的结构复杂，成本高，可靠性低。
发明内容
本发明提供一种从工业废水提取冷凝水装置，解决现有设备技术结构复杂，成本高，可靠性低的问题。
为实现上述目的，本发明提供如下技术方案：一种从工业废水提取冷凝水装置，包括废水进水管、进水流量计、进水阀、粗滤罐、除氨氮罐、冷凝水罐，所述废水进水管、进水流量计、进水阀和粗滤罐顶部相连，粗滤罐通过阀门和除氨氮罐相连，
所述除氨氮罐安装在冷凝水罐的上方，所述除氨氮罐包括进氨氮水水管、填料、进汽管、排汽管，所述进氨氮水管道通过阀门和粗滤罐连通，进氨氮水管道通到除氨氮罐罐体内部，所述进氨氮水管道上设有若干旋膜喷管，所述进汽管位于罐体底部并通到罐体内部，所述排汽管位于罐体顶部，所述排汽管与一氮水分离桶连接，
所述冷凝水罐包括超滤膜装置和冷凝水出水管道，所述超滤膜装置设在冷凝水罐罐体内，所述超滤膜为活性炭吸附膜，所述冷凝水罐为夹套式罐体，所述冷凝水罐夹套内装有循环冷盐水。
作为本申请的一种优选技术方案，所述粗滤罐内设有滤径为0.01-0.1mm粗滤膜和滤径为0.5-5nm的精滤膜。
作为本申请的一种优选技术方案，所述粗滤罐底部连接加药箱。
作为本申请的一种优选技术方案，所述加药箱内为无机药剂，所述无机药剂采用聚合氯化铝、聚合氯化铝铁、硫酸铝、三氯化铁、硫酸亚铁或碳酸钙。
作为本申请的一种优选技术方案，所述粗滤罐底部设有反冲洗泵和排污口。
作为本申请的一种优选技术方案，所述粗滤罐和除氨氮罐之间设有PH调节罐，PH调节罐内加入无机盐调节氨氮水的 pH 值，使得氨氮水的 pH 值呈碱性 。
作为本申请的一种优选技术方案，所述活性炭吸附膜的原料按重量份数配比如下：木质活性炭100份，二氧化氯5-15份，氯化铝1-10份，硫酸铁10-2份，聚丙烯酰胺0.1-0.5份，硫酸5-10份，盐酸1-5份，十八水合硫酸铝40-50份，膨胀石墨20-40份，硫酸钛10-20份，氢氧化钠5-15份。
作为本申请的一种优选技术方案，所述进氨氮水水管上方罐体的右侧安装有多个压力表接口。
本发明的有益效果是：
1.本发明对工业废水中的固体颗粒杂质进行逐级沉降和逐级过滤，最终得到的水没有粒径在10nm以上的油污悬浮物，从而大幅降低后续水处理净化设备的水处理难度和水处理工作量，延长了后续水处理净化设备的维护时间，提高了后续水水处理净化设备使用寿命，降低其使用成本，提高了工业废水处理效率，有效降低工业废水的环境污染。
2.本发明对氨氮的去除率为90-98%，成本低廉，去除率高，可回收利用氨，经过处氨氮后可回收到氨质量分数达30%以上的氨水。
3.本发明所述工业废水处理系统增加深度处理步骤，使用活性炭吸附膜高效净化方法，可以吸附除去有害的有机污染物和重金属离子，使得排出的水为安全、对人体和环境无害的自然水。
