申请日1996.08.12
公开(公告)日1998.02.04
IPC分类号B01D21/24
摘要
污水沉淀净化池的排水装置,有可悬浮于液面的浮体，浮体上有进水孔和通往池外的排水管,浮体上装可控制排水管通断的电磁阀。所述的排水装置,排水时随液面下降至接近澄清液与沉淀物界面时仅通过一个电信号就可控制停止排水,以避免排出沉淀物。其操作简单,管理方便。
権利要求書

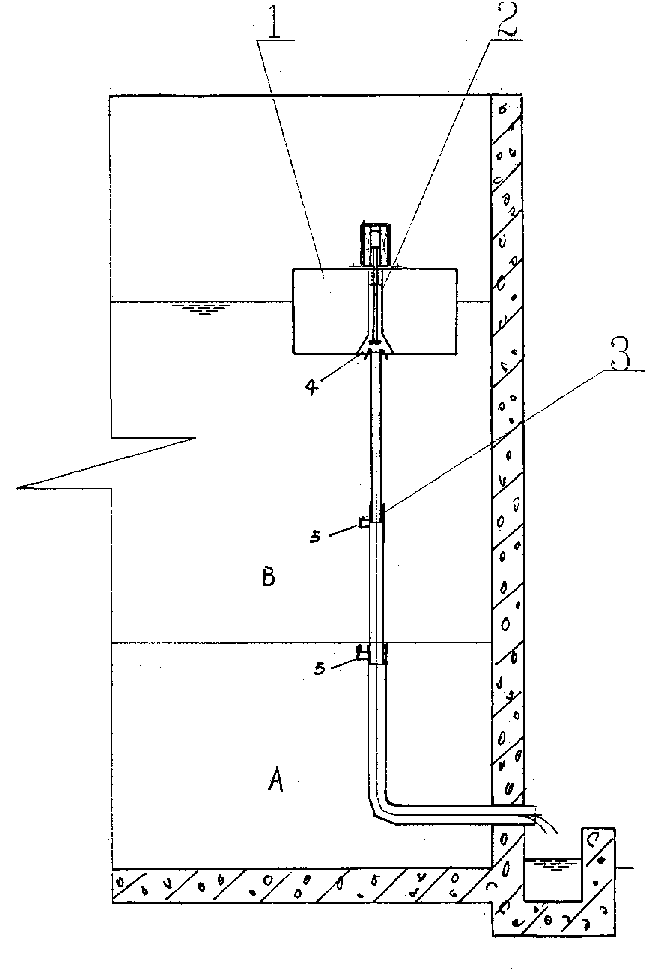

1、污水沉淀净化池的排水装置，有浮体(1)，浮体 (1)下装排水管(3)，其特征在于，浮体(1)上的进水 口(4)与排水管(3)相通，浮体(1)上装有可控制排水 管(3)通断的电磁阀(2)。
2、按权利要求1所述的污水沉淀净化池的排水装置，其 特征在于，排水管(3)是两条以上相套的刚性管，构成的可 伸缩的活动排水套管(3)。
说明书
污水沉淀净化池的排水装置
本实用新型涉及沉淀净化池的上清液排水装置。
净化沉淀池中澄清液在上，沉淀物在下。若排放上清液须 在池壁的不同高度处分别开排放孔并装阀门，根据上清液与沉 淀物的界面高度确定打开某一高度的排放孔排放上清液，其操 作管理均很麻烦。另一种方式是在沉淀池中投放一浮体，浮体 一侧有进水口，底面有排水孔并由软管通到池外。因浮体水位 不易定位，其下降可能靠近沉淀物上界面，致使排水夹带污泥， 因此往往采用定时投放、回收浮体的方法，其操作管理也很麻 烦。
本实用新型之目的是给出一种易实现自动控制的污水沉淀 净化池的排水装置，使之便于操作管理并避免排出的清液中夹 带沉淀物。
本实用新型所述的排水装置，有浮体，浮体下装有排水管， 浮体上的进水口与排水管相通，浮体上装有可控制排水管通或 断的电磁阀。
排水管是两条以上相套的刚性管，即拉杆式可伸缩的活动 排水套管。
所述的排水装置由于在浮体上装有电磁阀控制排水孔的通 断，排水过程就容易控制。例如加装一个浮体高度传感装置， 当浮体随液面下降接近澄清液与沉淀物界面时，仅输出一个电 信号就可控制停止排水。即使是人工监视水位用手动电开关控 制排水，也不必按常规方式或投放或取出浮体。其操作简单， 管理方便，为实现排水自动控制提供了必备的基础。
