申请日2017.08.14
公开(公告)日2018.04.20
IPC分类号C02F9/04; C02F101/20
摘要
本实用新型公开了一种模块化高效酸碱废水处理装置，包括设备本体，所述设备本体包括进水口、中和反应区、混凝反应区、沉淀反应区和出水口，所述反应区与混凝反应区、沉淀反应区依次连接;所述中和反应区内设有PH检测仪、搅拌机和时间控制仪;所述混凝反应区内设有加药管;所述沉淀反应区上半部设有斜管填料，底部设有排泥槽，所述排泥槽底部端口还设有排泥阀，所述沉淀反应区内还设有液位计;所述设备本体在进水口一侧外部设有控制显示器。本实用新型的有益效果是：增加反应效率，减少时间从而减少占地面积，解决了原来传统工艺中处理该种废水难度大，处理效果不稳定的缺点，降低处理成本，提高处理效果，经济适用性好，具有广阔的市场前景。
权利要求书

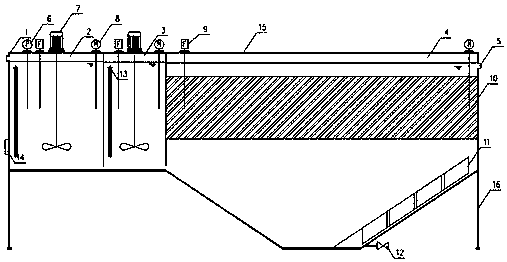

1.一种模块化高效酸碱废水 处理装置，包括设备本体(15)，其特征在于，所述设备本体(15)包括：进水口(1)、中和反应区(2)、混凝反应区(3)、沉淀反应区(4)和出水口(5)，所述进水口(1)设于中和反应区(2)的一端，所述中和反应区(2)另一端与混凝反应区(3)、沉淀反应区(4)依次连接，所述沉淀反应区(4)的一端设有出水口(5);
所述中和反应区(2)内设有pH检测仪(6)、搅拌机(7)和时间控制仪(8);
所述混凝反应区(3)内设有加药管(13);
所述沉淀反应区(4)上半部设有斜管填料(10)，底部设有排泥槽(11)，所述排泥槽(11)底部端口还设有排泥阀(12);
所述设备本体(15)在进水口(1)一侧外部设有控制显示器(14)，设备本体(15)下方两端与设备支架(16)连接。
2.根据权利要求1所述的一种模块化高效酸碱废水处理装置
所述沉淀反应区(4)内还设有液位计(9)。
说明书
一种模块化高效酸碱废水处理装置
技术领域
本实用新型涉及环保领域，特别是涉及一种模块化高效酸碱废水处理装置。
背景技术
传统的酸碱废水去除方式是中和、混凝、沉淀依次连续的进行，一部分处理完进行下一工序，为使水处理达到预期效果会增加反应时间从而加大池容。
实用新型内容
为了克服上述现有技术的不足，本实用新型提供了一种模块化高效酸碱废水处理装置。
本实用新型采用的技术方案是：一种模块化高效酸碱废水处理装置，包括设备本体，所述设备本体包括：进水口、中和反应区、混凝反应区、沉淀反应区和出水口，所述进水口设于中和反应区的一端，所述反应区另一端与混凝反应区、沉淀反应区依次连接，所述沉淀反应区的一端设有出水口;
所述中和反应区内设有pH检测仪、搅拌机和时间控制仪;
所述混凝反应区内设有加药管;
所述沉淀反应区上半部设有斜管填料，底部设有排泥槽，所述排泥槽底部端口还设有排泥阀;
所述设备本体在进水口一侧外部设有控制显示器，设备本体下方两端与设备支架连接。
进一步的，所述沉淀反应区内还设有液位计。
本实用新型的有益效果是：采用模块化高效酸碱废水处理装置中和池、混凝池、沉淀池等构筑物进行模块集中化，整个系统进行间歇式交替运行,使废水可增加反应效率，减少时间从而减少占地面积。在处理方法上进行了创新，解决了原来传统工艺中处理该种废水难度大，处理效果不稳定的缺点，解决了占地面积大，运行费用高的缺点。对于电镀、热镀、药中间体药厂等化工企业的生产过程中产生的含酸或含碱性和含大量重金属离子的废水具有显著效果，在该种污水处理行业中具有很大的可经济适用性，值得推广，具有广阔的市场前景。
