申请日2017.08.14
公开(公告)日2018.04.10
IPC分类号C02F9/04
摘要
本实用新型公开了一种检修废水回用设备，属于天然气生产设备领域，包括联合装置和检修废水罐，其特征在于：还包括胺液净化装置和送料泵，胺液净化装置包括第一保安过滤器、活性炭过滤器、阴离子交换器和第二保安过滤器，第一保安过滤器通过第一管道与活性炭过滤器连接，活性炭过滤器通过第二管道与阴离子交换器连接，阴离子交换器通过第三管道与第二保安过滤器连接，送料泵通过进液管与检修废水罐连接，送料泵的出口端通过出液管与第一保安过滤器连接，第二保安过滤器通过回液管与联合装置连接。本实用新型能将联合装置产生的检修废水净化处理作为联合装置胺液浓度大时补充的除盐水使用，有效降低生产成本，具有良好的节能环保性。
权利要求书
1.一种检修废水回用设备，包括联合装置(1)和检修废水罐(2)，其特征在于：还包括胺液净化装置和送料泵(3)，所述胺液净化装置包括第一保安过滤器(4)、活性炭过滤器(5)、阴离子交换器(6)和第二保安过滤器(7)，所述第一保安过滤器(4)通过第一管道(8)与活性炭过滤器(5)连接，活性炭过滤器(5)通过第二管道(9)与阴离子交换器(6)连接，阴离子交换器(6)通过第三管道(10)与第二保安过滤器(7)连接，所述送料泵(3)的入口端通过进液管(11)与检修废水罐(2)的出口连接，送料泵(3)的出口端通过出液管(12)与第一保安过滤器(4)连接，所述第二保安过滤器(7)通过回液管(13)与联合装置(1)连接。
2.根据权利要求1所述的一种检修废水回用设备，其特征在于：所述第二保安过滤器(7)的一侧设置有集液罐(14)，集液罐(14)与第二保安过滤器(7)之间设置有排液管(15)，排液管(15)包括锥台段(16)和竖直段(17)，锥台段(16)与第二保安过滤器(7)连接，竖直段(17)与集液罐(14)连接。
3.根据权利要求1所述的一种检修废水 回用设备，其特征在于：所述出液管(12)上连接有远传压力表(18)。
4.根据权利要求3所述的一种检修废水回用设备，其特征在于：所述出液管(12)上设置有支架(19)，支架(19)包括立架(20)和固定在立架(20)上的托盘(21)，托盘(21)上开有用于限定远传压力表(18)位置的限位孔(22)。
5.根据权利要求4所述的一种检修废水回用设备，其特征在于：所述出液管(12)上还设置有弧形座(23)，弧形座(23)的大小与出液管(12)的大小相适配，弧形座(23)的中部开有通孔(24)，弧形座(23)的两端分别开有一个凹槽(25)，立架(20)嵌在凹槽(25)内。
说明书
一种检修废水回用设备
技术领域
本实用新型涉及到天然气生产设备领域，尤其涉及一种检修废水回用设备。
背景技术
在天然气生产过程中，溶剂罐区单元的主要任务是：将桶装溶剂卸进储罐储存操作、胺液配制操作、装置供料操作、接收装置退料操作以及倒罐操作。当联合装置紧急停工或检修时，脱硫溶剂从联合装置送至溶剂罐区;待检修完成之后，脱硫溶剂再由脱硫溶剂送料泵自溶剂罐区送回至联合装置。
目前天然气生产所需的脱硫溶剂固定存放于罐区溶剂储罐内，主要分为高浓度新鲜溶剂储罐、检修溶剂储罐、低浓度溶剂储罐和检修废水溶剂储罐。脱硫溶剂在长时间存放过程中会缓慢进行降解，同时从联合装置内退出来的脱硫溶剂会携带大量杂质。这部分降解产物及杂质重新返回至联合装置内，会引发联合装置内的胺液发泡，严重影响产品气的品质，同时容易造成冲塔等事故的发生，影响联合装置的稳定性。此外，联合装置产生的检修废水固体悬浮物含量、热稳定性盐含量、发泡高度、消泡时间等关键指标都达不到使用要求。若直接用于联合装置的除盐水，同样会引发联合装置内的胺液发泡，直接将检修废水外排又会污染环境。
公开号为CN 203530267U，公开日为2014年04月09日的中国专利文献公开了一种以沼气为原料的压缩生物天然气生产装置，包括顺次连通的沼气增压装置Ⅰ、水洗脱碳装置、干燥装置Ⅰ、增压装置Ⅱ、干燥装置Ⅱ和生物天然气储运装置，其特征是：所述水洗脱碳装置包括顺次连通的沼气缓冲罐、沼气压缩装置和水洗吸收塔，水洗吸收塔的顶部与干燥装置Ⅰ连通，水洗吸收塔的下部依次连接有水力透平机、一级解析塔和二级解析塔，二级解析塔下部与水洗吸收塔上部之间设有管道连通，管道上安装有水泵，一级解析塔顶部和沼气缓冲罐顶部之间有管道连通。
该专利文献公开的天然气生产装置，虽然整个工艺流程和装置结构都较为简单，但是，其废水没有得到合理的利用，生产成本较高，不适宜推广应用。
实用新型内容
本实用新型为了克服上述现有技术的缺陷，提供一种检修废水回用设备，本实用新型能够将联合装置产生的检修废水净化处理作为联合装置胺液浓度大时补充的除盐水使用，有效降低了生产成本，具有良好的节能环保性。
本实用新型通过下述技术方案实现：

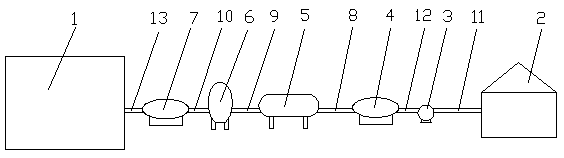

一种检修废水回用设备，包括联合装置和检修废水罐，其特征在于：还包括胺液净化装置和送料泵，所述胺液净化装置包括第一保安过滤器、活性炭过滤器、阴离子交换器和第二保安过滤器，所述第一保安过滤器通过第一管道与活性炭过滤器连接，活性炭过滤器通过第二管道与阴离子交换器连接，阴离子交换器通过第三管道与第二保安过滤器连接，所述送料泵的入口端通过进液管与检修废水罐的出口连接，送料泵的出口端通过出液管与第一保安过滤器连接，所述第二保安过滤器通过回液管与联合装置连接。
所述第二保安过滤器的一侧设置有集液罐，集液罐与第二保安过滤器之间设置有排液管，排液管包括锥台段和竖直段，锥台段与第二保安过滤器连接，竖直段与集液罐连接。
所述出液管上连接有远传压力表。
所述出液管上设置有支架，支架包括立架和固定在立架上的托盘，托盘上开有用于限定远传压力表位置的限位孔。
所述出液管上还设置有弧形座，弧形座的大小与出液管的大小相适配，弧形座的中部开有通孔，弧形座的两端分别开有一个凹槽，立架嵌在凹槽内。
本实用新型的有益效果主要表现在以下方面：
一、本实用新型，还包括胺液净化装置和送料泵，胺液净化装置包括第一保安过滤器、活性炭过滤器、阴离子交换器和第二保安过滤器，第一保安过滤器通过第一管道与活性炭过滤器连接，活性炭过滤器通过第二管道与阴离子交换器连接，阴离子交换器通过第三管道与第二保安过滤器连接，送料泵的入口端通过进液管与检修废水罐的出口连接，送料泵的出口端通过出液管与第一保安过滤器连接，第二保安过滤器通过回液管与联合装置连接，使用时，通过送料泵将检修废水罐内的检修废水泵入第一保安过滤器内，依次经第一保安过滤器、活性炭过滤器、阴离子交换器和第二保安过滤器过滤后，能够有效减少检修废水中水固体悬浮物含量及热稳定性盐含量，最后通过回液管进入联合装置，能够避免联合装置中产生胺液发泡现象，经净化处理后的检修废水作为联合装置胺液浓度大时补充的除盐水使用，有效降低了生产成本，具有良好的节能环保性。
二、本实用新型，第二保安过滤器的一侧设置有集液罐，集液罐与第二保安过滤器之间设置有排液管，排液管包括锥台段和竖直段，锥台段与第二保安过滤器连接，竖直段与集液罐连接，过滤后的固体悬浮物能够通过排液管进入集液罐内，排液管特定的采用锥台段和竖直段这种结构，能够使排液更加顺畅，经集液罐收集固体悬浮物等杂质，提高了环保性。
三、本实用新型，出液管上连接有远传压力表，不仅能够就地指示压力，以便于现场工作检查，而且还适用于远程操作，检测维护更加方便。
四、本实用新型，出液管上设置有支架，支架包括立架和固定在立架上的托盘，托盘上开有用于限定远传压力表位置的限位孔，能够对远传压力表进行良好的固定，保障远传压力表的测定精度。
