申请日2017.08.14
公开(公告)日2018.03.16
IPC分类号B01F13/10; B01F15/02; B01F7/22; B01F15/04
摘要
本实用新型涉及污水处理技术领域，具体涉及一种用于污水处理的溶药加药装置。其包括:支架;预混槽、配制槽、熟化槽和存储槽依次固定地设置在支架上;配制槽与预混槽连通;熟化槽与配制槽连通;存储槽与熟化槽连通;预混槽上设置有第一进水管;配制槽上设置有第二进水管;存储槽上设置有药剂出口;第一进料机构固定地设置在支架上，用于向预混槽加入干粉药剂;第二进料机构固定地设置在支架上，用于向配制槽加入液体药剂;第一搅拌机构设置在预混槽上;第二搅拌机构设置在配制槽上;第三搅拌机构设置在熟化槽上;电气控制箱固定地设置在支架上。采用本实用新型能够改善药剂的配制效果，提高生产效率，且可减少环境污染。
权利要求书
1.一种用于污水处理的溶药加药装置，其特征在于，包括:支架、预混槽、配制槽、熟化槽、存储槽、第一进料机构、第二进料机构、第一搅拌机构、第二搅拌机构、第三搅拌机构和电气控制箱;
所述预混槽、所述配制槽、所述熟化槽和所述存储槽依次固定地设置在所述支架上;
所述配制槽与所述预混槽连通;所述熟化槽与所述配制槽连通;所述存储槽与所述熟化槽连通;
所述预混槽上设置有第一进水管;
所述配制槽上设置有第二进水管;
所述存储槽上设置有药剂出口;
所述第一进料机构固定地设置在所述支架上，用于向所述预混槽加入干粉药剂;
所述第二进料机构固定地设置在所述支架上，用于向所述配制槽加入液体药剂;
所述第一搅拌机构设置在所述预混槽上，用于搅拌所述预混槽中的物料;
所述第二搅拌机构设置在所述配制槽上，用于搅拌所述配制槽中的物料;
所述第三搅拌机构设置在所述熟化槽上，用于搅拌所述熟化槽中的物料;
所述电气控制箱固定地设置在支架上，用于控制所述第一进料机构、所述第二进料机构、所述第一搅拌机构、所述第二搅拌机构和第三搅拌机构。
2.根据权利要求1所述的用于污水 处理的溶药加药装置，其特征在于，
所述预混槽与所述配制槽的底部位于同一平面上;
所述预混槽与所述配制槽通过第一连通孔连通;
所述第一连通孔设置在所述预混槽高度的1/3～2/5处。
3.根据权利要求2所述的用于污水处理的溶药加药装置，其特征在于，
所述第一搅拌机构的叶片的高度较所述第一连通孔的高度低。
4.根据权利要求3所述的用于污水处理的溶药加药装置，其特征在于，
所述熟化槽与所述配制槽的底部位于同一平面上;
所述熟化槽与所述配制槽通过第二连通孔连通;
所述第二连通孔设置在所述配制槽高度的1/3～2/5处。
5.根据权利要求4所述的用于污水处理的溶药加药装置，其特征在于，
所述第二搅拌机构和第三搅拌机构的叶片的高度较所述第二连通孔的高度低。
6.根据权利要求5所述的用于污水处理的溶药加药装置，其特征在于，
所述药剂出口上设置有流量计;所述流量计与所述电气控制箱连接。
7.根据权利要求6所述的用于污水处理的溶药加药装置，其特征在于，
所述存储槽上设置有液位计，用于检测所述存储槽内的液位;所述液位计与所述电气控制箱连接;
所述配制槽上设置有浓度仪，用于检测所述配制槽内液体的浓度;所述浓度仪与所述电气控制箱连接。
8.根据权利要求7所述的用于污水处理的溶药加药装置，其特征在于，
所述第一进水管上设置有第一流量调节阀;所述第一流量调节阀与所述电气控制箱连接;
所述第二进水管上设置有第二流量调节阀;所述第二流量调节阀与所述电气控制箱连接。
9.根据权利要求8所述的用于污水处理的溶药加药装置，其特征在于，
所述第一进料机构为螺杆推进器;
所述第二进料机构为螺杆泵。
10.根据权利要求9所述的用于污水处理的溶药加药装置，其特征在于，
所述第一连通孔上设置有过滤网。
说明书
一种用于污水处理的溶药加药装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种用于污水处理的溶药加药装置。
背景技术
水处理单位对污水进行预处理时必须加入多种药剂才能使污水达到预期的处理效果，所用药剂有的为粉末状，粉末状药剂需要溶解后调配到适当浓度才能与污水混合完全，有的药剂为液态，所以一般需要多套溶药加药的装置。
目前，水处理单位普遍使用的溶药加药装置为单一的溶药桶和加药泵，该溶药加药装置一套只能投加一种药剂，当药剂投加完毕后需要操作人员再加入水和其它药剂，导致配制的药剂浓度不易控制，进而影响药剂的配制效果。且在配药时不能连续加药，不仅效率低，而且耗费人工，增加生产成本，甚至会造成环境污染，损害操作人员的健康。
实用新型内容
有鉴于此，本实用新型提供一种用于污水处理的溶药加药装置，主要目的在于改善药剂的配制效果，提高生产效率，减少环境污染。
为达到上述目的，本实用新型主要提供如下技术方案：
本实用新型的实施例提供一种用于污水处理的溶药加药装置，包括:支架、预混槽、配制槽、熟化槽、存储槽、第一进料机构、第二进料机构、第一搅拌机构、第二搅拌机构、第三搅拌机构和电气控制箱;
所述预混槽、所述配制槽、所述熟化槽和所述存储槽依次固定地设置在所述支架上;
所述配制槽与所述预混槽连通;所述熟化槽与所述配制槽连通;所述存储槽与所述熟化槽连通;
所述预混槽上设置有第一进水管;
所述配制槽上设置有第二进水管;
所述存储槽上设置有药剂出口;
所述第一进料机构固定地设置在所述支架上，用于向所述预混槽加入干粉药剂;
所述第二进料机构固定地设置在所述支架上，用于向所述配制槽加入液体药剂;
所述第一搅拌机构设置在所述预混槽上，用于搅拌所述预混槽中的物料;
所述第二搅拌机构设置在所述配制槽上，用于搅拌所述配制槽中的物料;
所述第三搅拌机构设置在所述熟化槽上，用于搅拌所述熟化槽中的物料;
所述电气控制箱固定地设置在支架上，用于控制所述第一进料机构、所述第二进料机构、所述第一搅拌机构、所述第二搅拌机构和第三搅拌机构。
进一步地，所述预混槽与所述配制槽的底部位于同一平面上;
所述预混槽与所述配制槽通过第一连通孔连通;
所述第一连通孔设置在所述预混槽高度的1/3～2/5处。
进一步地，所述第一搅拌机构的叶片的高度较所述第一连通孔的高度低。
进一步地，所述熟化槽与所述配制槽的底部位于同一平面上;
所述熟化槽与所述配制槽通过第二连通孔连通;
所述第二连通孔设置在所述配制槽高度的1/3～2/5处。
进一步地，所述第二搅拌机构和第三搅拌机构的叶片的高度较所述第二连通孔的高度低。
进一步地，所述药剂出口上设置有流量计;所述流量计与所述电气控制箱连接。
进一步地，所述存储槽上设置有液位计，用于检测所述存储槽内的液位;所述液位计与所述电气控制箱连接;
所述配制槽上设置有浓度仪，用于检测所述配制槽内液体的浓度;所述浓度仪与所述电气控制箱连接。
进一步地，所述第一进水管上设置有第一流量调节阀;所述第一流量调节阀与所述电气控制箱连接;
所述第二进水管上设置有第二流量调节阀;所述第二流量调节阀与所述电气控制箱连接。
进一步地，所述第一进料机构为螺杆推进器;
所述第二进料机构为螺杆泵。
进一步地，所述第一连通孔上设置有过滤网。
借由上述技术方案，本实用新型用于污水处理的溶药加药装置至少具有下列优点：
本实用新型实施例提供的一种用于污水处理的溶药加药装置，实现浓度和流量的自动检测控制，药剂的配制效果好，能够提高生产效率，降低生产成本，且搅拌和配制在封闭的装置内进行，减少了对环境的污染。

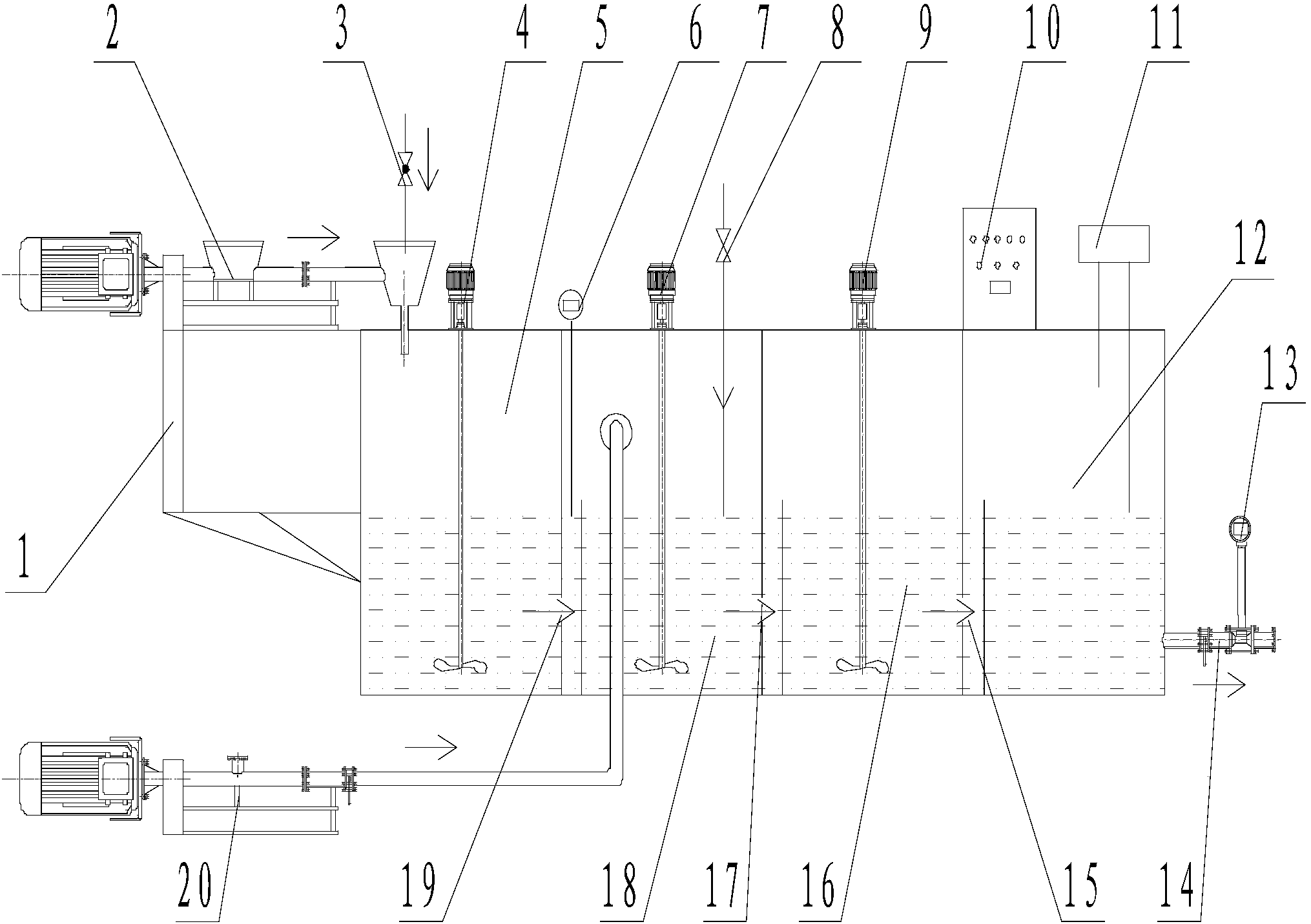

上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。
