申请日2017.08.14
公开(公告)日2018.03.09
IPC分类号B01D21/00; C02F11/12
摘要
本实用新型公开了一体式污泥溢流沉淀处理装置，所述溢流箱1内部由上到下置有四个溢流间，每个溢流间都置有溢流孔13，溢流间呈不规则梯形，溢流孔在梯形溢流间的侧面，每一个溢流孔的下方都是一个溢流间。通过本实用新型结构对沉积池进行一体式集成处理，通过溢流的形式，在一个溢流箱的四个溢流间中依次逐级沉淀溢流，既有沉淀功能，又有溢流功能，占地小，施工方便。
权利要求书
1.一体式污泥溢流沉淀处理装置，包括溢流箱(1)、第一溢流间(2)、第二溢流间(3)、第三溢流间(4)、第四溢流间(5)、污泥导入管(6)、污水导出管(7)、进水管(8)、污泥导出管(9)、污泥导出管(10)、污泥导出管(11)、污泥导出管(12)、溢流孔(13)、湿度传感器(14)、电磁阀(15)、后台监控端(16)，其特征在于：所述溢流箱(1)内部由上到下置有四个溢流间，每个溢流间都置有溢流孔(13)，溢流间呈不规则梯形，溢流孔在梯形溢流间的侧面，每一个溢流孔的下方都是一个溢流间。
2.根据权利要求1所述的一体式污泥溢流沉淀处理装置，其特征在于：所述溢流箱(1)顶部置有进水管(8)，进水管(8)接入第一溢流间(2)，污泥导入管(6)连接第一溢流间(2)，污泥导出管(9)连接第一溢流间(2)底部，第二溢流间(3)底部连接污泥导出管(12)，第三溢流间(4)底部连接污泥导出管(10)、第四溢流间(5)底部连接污泥导出管(11)和污水导出管(7)。
3.根据权利要求1所述的一体式污泥溢流沉淀处理装置，其特征在于：所述第一溢流间(2)、第二溢流间(3)、第三溢流间(4)、第四溢流间(5)的底部呈倾斜状。
4.根据权利要求1所述的一体式污泥溢流沉淀处理装置，其特征在于：所述污泥导入管(6)、污水导出管(7)、进水管(8)、污泥导出管(9)、污泥导出管(10)、污泥导出管(11)、污泥导出管(12)上均置有湿度传感器(14)和电磁阀(15 )，湿度传感器(14)位于电磁阀(15)前端。
5.根据权利要求1所述的一体式污泥溢流沉淀处理装置，其特征在于：所述湿度传感器(14)安装在管道外壁上，电磁阀(15)为管道内置开关阀。
6.根据权利要求1所述的一体式污泥 溢流沉淀处理装置，其特征在于：所述湿度传感器(14)位于电磁阀(15)通过线路连接后台监控端(16)。
说明书
一体式污泥溢流沉淀处理装置
技术领域
本实用新型涉及环境卫生领域，具体为一体式污泥溢流沉淀处理装置。
背景技术
在污泥处理方面通常要建几个沉淀池，让污泥在沉淀池中依次沉淀，这种做法非常占地方耗时间，在建设施工方面也是个难题，因为往往没有这么合适的地理位置来做为沉淀池的选址，所以这就需要一种结构简单占地较小的装置来实现。
实用新型内容
本实用新型的目的在于提供一体式污泥溢流沉淀处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

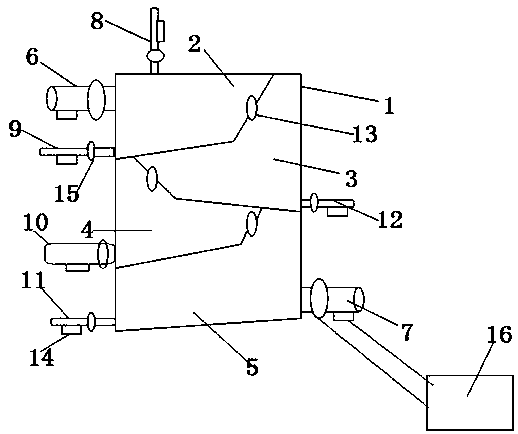

一体式污泥溢流沉淀处理装置，包括溢流箱1、第一溢流间2、第二溢流间3、第三溢流间4、第四溢流间5、污泥导入管6、污水导出管7、进水管8、污泥导出管9、污泥导出管10、污泥导出管11、污泥导出管12、溢流孔13、湿度传感器14、电磁阀15、后台监控端16，所述溢流箱1内部由上到下置有四个溢流间，每个溢流间都置有溢流孔13，溢流间呈不规则梯形，溢流孔在梯形溢流间的侧面，每一个溢流孔的下方都是一个溢流间。
所述溢流箱1顶部置有进水管8，进水管8接入第一溢流间2，污泥导入管6连接第一溢流间2，污泥导出管9连接第一溢流间2底部，第二溢流间3底部连接污泥导出管12，第三溢流间4底部连接污泥导出管10、第四溢流间5底部连接污泥导出管11和污水导出管7。
所述第一溢流间2、第二溢流间3、第三溢流间4、第四溢流间5的底部呈倾斜状。
所述污泥导入管6、污水导出管7、进水管8、污泥导出管9、污泥导出管10、污泥导出管11、污泥导出管12上均置有湿度传感器14和电磁阀15 ，湿度传感器14位于电磁阀15前端。
所述湿度传感器14安装在管道外壁上，电磁阀15为管道内置开关阀。
所述湿度传感器14位于电磁阀15通过线路连接后台监控端16。
与现有技术相比本实用新型的有益效果是：通过本实用新型结构对沉积池进行一体式集成处理，通过溢流的形式，在一个溢流箱的四个溢流间中依次逐级沉淀溢流，既有沉淀功能，又有溢流功能，占地小，施工方便。
