申请日2017.08.14
公开(公告)日2018.05.01
IPC分类号C02F11/12; C02F11/18; F26B21/00
摘要
本实用新型公开了一种碟盘式污泥干燥装置，包含处理槽、加热单元、驱动单元及蒸汽单元，处理槽是横卧状的圆形筒体，由内筒及外筒构成，于内筒与外筒之间形成容室，蒸汽单元对容室供应饱和蒸汽，加热单元包含主管、数个碟盘、数个刮板及蒸汽导入器，主管内部形成第一气室，主管串接的各碟盘内部分别形成第二气室，第一气室分别与各第二气室连通，各碟盘分别于盘缘与数个刮板相接，蒸汽导入器由管路与蒸汽单元连通且与第一气室连通，蒸汽单元用于产生饱和蒸汽的设备，使饱和蒸汽流入容室及第一气室，并由第一气室进入各碟盘的第二气室。饱和蒸汽导入容室及加热单元，内筒及加热单元分别对污泥加热，对污泥热传导的接触面积高，提高干燥效率。
权利要求书
1.一种碟盘式污泥干燥装置，其特征在于：包含一处理槽、一加热单元、一驱动单元及一蒸汽单元，其中：
所述处理槽是横卧状的圆形筒体，该处理槽主要由一内筒及一外筒构成，所述内筒设于所述外筒内部，该处理槽于该内筒与该外筒之间形成一容室，所述容室环绕该内筒外周，蒸汽单元对容室供应饱和蒸汽，该处理槽设有一入料管及一出料管，所述入料管及所述出料管分别与该内筒连通，该入料管及该出料管穿出该外筒;该处理槽设有一排气口与该内筒连通;该处理槽底部设有一排水管，所述排水管一端与该容室连通;
所述加热单元主要包含一主管、数个碟盘、数个刮板及一蒸汽导入器，所述主管轴设于所述内筒的轴心，该主管的一端与所述驱动单元相接，该主管的另一端与所述蒸汽导入器相接，该主管内部沿着该主管的长轴L形成一第一气室，该主管串接各所述碟盘，各该碟盘内部分别形成一第二气室，所述第一气室分别与各所述第二气室连通，各该碟盘分别于盘缘与数个所述刮板相接，各该刮板的外侧邻近内筒的内壁，各该刮板两端分别指向该内筒的两端，且各该刮板沿着垂直于长轴L的方向投影于长轴L的投影与长轴L形成斜向相交，该蒸汽导入器由一管路与蒸汽单元连通，且该蒸汽导入器与该第一气室连通;
所述主管内部设有活动式的排出主管及碟盘内部产生的冷凝水的冷凝水自动排放装置，所述冷凝水自动排放装置设有具活动式弯头的冷凝水汲取管。
2.根据权利要求1所述的碟盘式污泥 干燥装置，其特征在于：所述内筒内部设有二搅拌构造，各所述搅拌构造分别与内筒两端邻近，该搅拌构造主要由数根连接杆及数个桨叶构成，各所述连接杆依据所述主管为中心，辐射状分设于该主管外周，各该连接杆一端与该主管相接，另一端指向所述内筒的内壁，各所述桨叶分别与各该连接杆相接，且各该桨叶分别邻近该内筒的内壁。
3.根据权利要求1所述的碟盘式污泥干燥装置，其特征在于：进一步包含数根刮杆，各所述刮杆分别位于相邻二所述碟盘之间。
4.根据权利要求1所述的碟盘式污泥干燥装置，其特征在于：所述驱动单元主要由一马达、一减速构造及一联轴器构成，所述马达及所述减速构造分别与联轴器相接，所述主管与所述减速构造相接，所述联轴器是缓启动液压联轴器。
说明书
碟盘式污泥干燥装置
技术领域
本实用新型涉及废弃物处理设备，尤指一种碟盘式污泥干燥装置。
背景技术
污泥主要由大量的水份及固形物混合组成，随着污泥的产生来源不同，可能含有对生物具毒性的物质或可回收利用的物质，污泥经过处理，成为对环境不构成污染的废弃物或可再利用的资源，高含水量的污泥可经过干燥处理而固液分离，提取污泥中的水份，并降低固形份的含水率，提取而得的水份及降低含水率后固形份，能够更有效率地分别根据成份的物理或化学特性进行后续处理，提高水资源及固形份的回收利用率。
实用新型内容
本实用新型主要目的在于提供一种碟盘式污泥干燥装置，由饱和蒸汽导入容室及加热单元对污泥加热，对污泥热传导的接触面积高，而可提高干燥效率。
本实用新型采用以下技术方案：
一种碟盘式污泥干燥装置，其特征在于：包含一处理槽、一加热单元、一驱动单元及一蒸汽单元，其中：

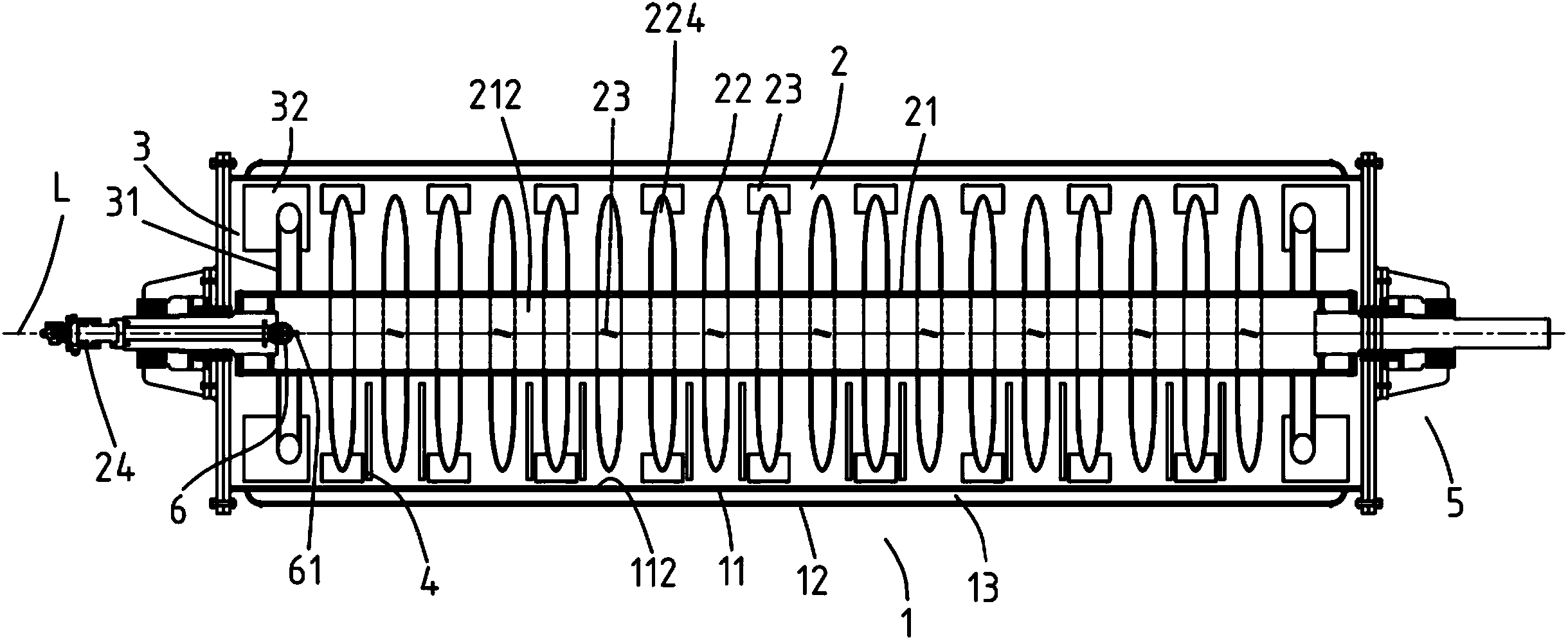

处理槽是横卧状的圆形筒体，处理槽主要由一内筒及一外筒构成，内筒设于外筒内部，处理槽于内筒与外筒之间形成一容室，容室环绕内筒外周，蒸汽单元对容室供应饱和蒸汽，处理槽设有一入料管及一出料管，入料管及出料管分别与内筒连通，入料管及出料管穿出外筒;处理槽设有一排气口与内筒连通，用于排出污泥加热形成的水蒸气;处理槽底部设有一排水管，排水管一端与容室连通，用于排出容室内部生成的冷凝水;
加热单元主要包含一主管、数个碟盘、数个刮板及一蒸汽导入器，主管轴设于内筒的轴心，主管的一端与驱动单元相接，主管的另一端与蒸汽导入器相接，主管内部沿着主管的长轴L形成一第一气室，主管串接各碟盘，各碟盘内部分别形成一第二气室，第一气室分别与各第二气室连通，各碟盘分别于盘缘与数个刮板相接，各刮板的外侧邻近内筒的内壁，各刮板两端分别指向内筒的两端，且各刮板沿着垂直于长轴L的方向投影于长轴L的投影与长轴L形成斜向相交，蒸汽导入器藉由一管路与蒸汽单元连通，且蒸汽导入器与第一气室连通，蒸汽单元系用于产生饱和蒸汽的设备，据使饱和蒸汽流入容室及第一气室，并进一步由第一气室进入各碟盘的第二气室;
主管内部设有活动式的冷凝水自动排放装置，冷凝水自动排放装置设有具活动式弯头的冷凝水汲取管，据此排出主管及碟盘内部产生的冷凝水。
所述内筒内部设有二搅拌构造，各搅拌构造分别与内筒两端邻近，搅拌构造主要由数根连接杆及数个桨叶构成，各连接杆依据主管为中心，辐射状分设于主管外周，各连接杆一端与主管相接，另一端指向内筒的内壁，各桨叶分别与各连接杆相接，且各桨叶分别邻近内筒的内壁。
所述的碟盘式污泥干燥装置还包含数根刮杆，各所述刮杆分别位于相邻二碟盘之间。
所述驱动单元主要由一马达、一减速构造及一联轴器构成，马达及减速构造分别与联轴器相接，主管与减速构造相接，联轴器系缓启动液压联轴器。
本实用新型的有益效果：本实用新型的饱和蒸汽导入容室及加热单元，内筒、碟盘及刮板分别对污泥加热，对污泥热传导的接触面积高，而可提高干燥效率。
