申请日2017.08.14
公开(公告)日2018.05.01
IPC分类号C02F9/14; C02F101/20
摘要
本实用新型公开了一种生活污水多级处理利用装置，包括二级污水处理池和离子交换树脂柱，所述二级污水处理池的一侧设有一级污水处理池，所述二级污水处理池的另一侧设有二次过滤池，所述二次过滤池的一侧设有三级污水处理池，所述二级污水处理池的内表面设有活性炭层，所述离子交换树脂柱的上方设有网板，所述离子交换树脂柱的一侧设有树脂入口，所述离子交换树脂柱的外表面设有观察窗口。本实用新型所述的一种生活污水多级处理利用装置，设有三级污水处理池、离子交换树脂柱和网板，能够实现污水的多级净化，并能选择性交换水质中的离子，实现各个部位的流速稳定，适用不同工作状况，带来更好的使用前景。
权利要求书

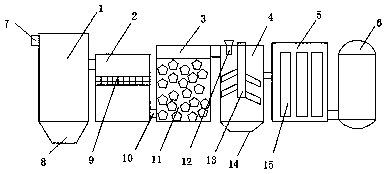

1.一种生活污水 多级处理利用装置，包括二级污水处理池(2)和离子交换树脂柱(15)，其特征在于：所述二级污水处理池(2)的一侧设有一级污水处理池(1)，所述二级污水处理池(2)的另一侧设有二次过滤池(3)，所述二次过滤池(3)的一侧设有三级污水处理池(4)，所述离子交换树脂柱(15)的外表面设有净化水槽(5)，所述净化水槽(5)的一侧设有净水罐(6)，所述一级污水处理池(1)的上方设有污水入口(7)，所述一级污水处理池(1)的下方设有一号废渣口(8)，所述二级污水处理池(2)的内表面设有活性炭层(9)，所述二次过滤池(3)的一侧设有管道(10)，所述二次过滤池(3)的内表面设有生物填料过滤仓(11)，所述三级污水处理池(4)的上方设有化学物料投放器(12)，所述三级污水处理池(4)的内表面设有搅拌器(13)，所述三级污水处理池(4)的下方设有二号废渣口(14)，所述离子交换树脂柱(15)的上方设有网板(17)，所述离子交换树脂柱(15)的一侧设有树脂入口(16)，所述离子交换树脂柱(15)的外表面设有观察窗口(18)，所述离子交换树脂柱(15)和净化水槽(5)固定连接。
2.根据权利要求1所述的一种生活污水多级处理利用装置，其特征在于：所述离子交换树脂柱(15)的数量为三组，且离子交换树脂柱(15)均为平行放置。
3.根据权利要求1所述的一种生活污水多级处理利用装置，其特征在于：所述二级污水处理池(2)通过管道(10)和二次过滤池(3)固定连接。
4.根据权利要求1所述的一种生活污水多级处理利用装置，其特征在于：所述生物填料过滤仓(11)和二次过滤池(3)固定连接。
5.根据权利要求1所述的一种生活污水多级处理利用装置，其特征在于：所述化学物料投放器(12)和三级污水处理池(4)固定连接。
说明书
一种生活污水多级处理利用装置
技术领域
本实用新型涉及污水处理领域，特别涉及一种生活污水多级处理利用装置。
背景技术
污水处理是为使污水水质进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。所谓原生污水就城市直接排放未经处理的生活或者是工业废水，现阶段的利用方法是原生污水直接进入污水源热泵系统进行换热，在消耗少量电力的情况下为城市建筑物室内制冷供暖。污水再利用有几个技术难点需要克服：堵塞，腐蚀，换热效率。生活污水多级处理是在经过不同的装置时，达到不同的处理效果，在多次处理之后，使处理后的水质符合一定的标准。
现有的生活污水多级处理利用装置在使用时存在一定的弊端，耗能大，废渣的清理不方便，装置使用一段时间后更换过滤元件的难度较大，给生活污水多级处理利用装置的使用带来了一定的影响，为此，我们提出一种生活污水多级处理利用装置。
实用新型内容
本实用新型的主要目的在于提供一种生活污水多级处理利用装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种生活污水多级处理利用装置，包括二级污水处理池和离子交换树脂柱，所述二级污水处理池的一侧设有一级污水处理池，所述二级污水处理池的另一侧设有二次过滤池，所述二次过滤池的一侧设有三级污水处理池，所述离子交换树脂柱的外表面设有净化水槽，所述净化水槽的一侧设有净水罐，所述一级污水处理池的上方设有污水入口，所述一级污水处理池的下方设有一号废渣口，所述二级污水处理池的内表面设有活性炭层，所述二次过滤池的一侧设有管道，所述二次过滤池的内表面设有生物填料过滤仓，所述三级污水处理池的上方设有化学物料投放器，所述三级污水处理池的内表面设有搅拌器，所述三级污水处理池的下方设有二号废渣口，所述离子交换树脂柱的上方设有网板，所述离子交换树脂柱的一侧设有树脂入口，所述离子交换树脂柱的外表面设有观察窗口，所述离子交换树脂柱和净化水槽固定连接。
优选的，所述离子交换树脂柱的数量为三组，且离子交换树脂柱均为平行放置。
优选的，所述二级污水处理池通过管道和二次过滤池固定连接。
优选的，所述生物填料过滤仓和二次过滤池固定连接。
优选的，所述化学物料投放器和三级污水处理池固定连接。
与现有技术相比，本实用新型具有如下有益效果：该生活污水多级处理利用装置，采用二级污水处理池的内表面设有活性炭层，污水到达二级污水处理池中，被活性炭层吸附处理的水质从底端的管道流入二次过滤池中，经生物填料过滤仓处理后的水质从上端的管道流出，在水质净化的过程中，不需要提供外加的动力，可以完成除异味以及除细菌的目的，三级污水处理池主要通过化学反应再过滤除去水质中的重金属离子等，通过化学物料投放器加入沉淀剂，水质最后经过净化水槽中的离子交换树脂柱实现污水净化的全过程，在离子交换树脂柱的上方设有网板，离子交换树脂柱的一侧设有树脂入口和观察窗口，网板可以在水质进入离子交换树脂柱时把水质分散均匀，实现在各个部位的流速稳定，通过树脂入口可以定期对树脂进行填充和取放，保证水质净化效果的良好，同时可以通过观察窗口观测柱子的工作状态，整个装置简单，操作方便，节能和净水的效果相对于传统方式更好。
