申请日2017.08.10
公开(公告)日2018.03.09
IPC分类号B60P3/32; B60R15/00
摘要
本实用新型提供一种多功能的房车污水箱，包括移动轮，连接杆，一级开关，除尘装置，地面清洁装置，污水储存装置，安装板，排水管，橡胶塞，二级开关和三级开关，所述的移动轮通过连接杆安装在安装板的下部左右两侧，所述的除尘装置的下部螺栓连接在安装板的左上部，所述的地面清洁装置安装在安装板的中间位置。本实用新型污水收集箱通过二级滑轨安装在安装板的右上部的设置，有利于操作人员方便的将污水收集箱进行抽拉，从而方便操作人员进行污水处理，除尘装置的设置，有利于解决现有房车污水箱功能单一的问题，地面清洁装置的设置，有利于减轻操作人员的劳动时间，从而降低操作人员的劳动强度，提高效率，使用更方便，便于推广使用。
权利要求书

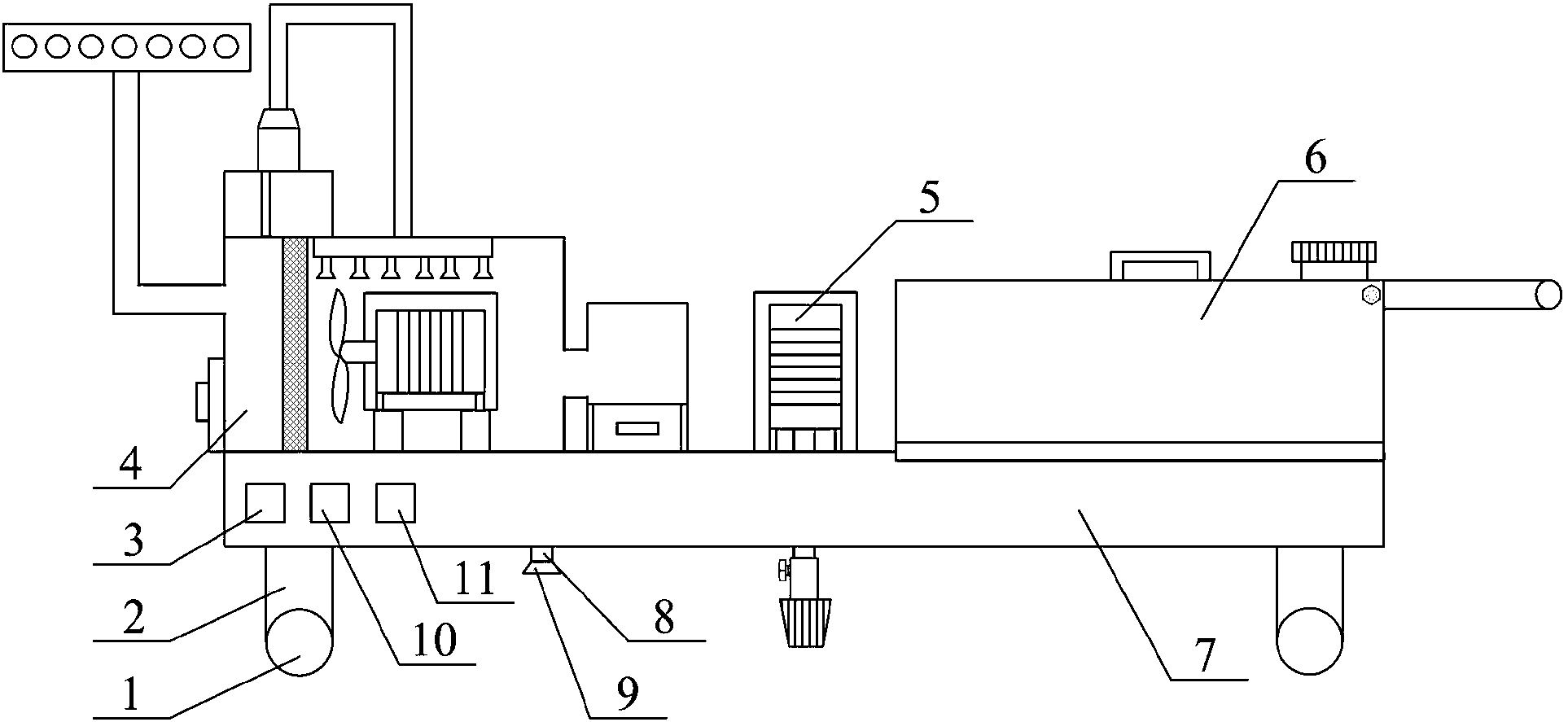

1.一种多功能的房车污水箱，其特征在于，该多功能的房车污水 箱包括移动轮(1)，连接杆(2)，一级开关(3)，除尘装置(4)，地面清洁装置(5)，污水储存装置(6)，安装板(7)，排水管(8)，橡胶塞(9)，二级开关(10)和三级开关(11)，所述的移动轮(1)通过连接杆(2)安装在安装板(7)的下部左右两侧，所述的除尘装置(4)的下部螺栓连接在安装板(7)的左上部，所述的地面清洁装置(5)安装在安装板(7)的上部中间位置，所述的污水储存装置(6)安装在安装板(7)的右上部，所述的排水管(8)贯穿安装板(7)的内侧左部与除尘装置(4)的下部连通，所述的橡胶塞(9)插接在排水管(8)的内侧下部，所述的一级开关(3)，二级开关(10)和三级开关(11)从左到右依次镶嵌在安装板(7)的正表面左侧中间位置，所述的除尘装置(4)包括吸尘排(41)，输水管(42)，抽水泵(43)，吸水管(44)，储水箱(45)，喷水排(46)，喷头(47)，一级保护壳(48)，安装壳(49)，灰尘储存箱(410)，一级滑轨(411)，灰尘收集盒(412)，一级把手(413)，连接管(414)，支撑架(415)，支撑杆(416)，一级电动机(417)，风叶(418)，二级把手(419)，密封门(4110)，过滤网(4111)和吸尘管(4112)，所述的吸尘排(41)通过吸尘管(4112)与安装壳(49)的左上部连通，所述的抽水泵(43)通过输水管(42)与喷水排(46)连通，所述的抽水泵(43)通过吸水管(44)与储水箱(45)连通，所述的喷头(47)的上部螺纹连接在喷水排(46)的下部，所述的一级保护壳(48)通过支撑架(415)安装在安装壳(49)的内部中间位置，所述的灰尘储存箱(410)通过连接管(414)与安装壳(49)连通，所述的灰尘收集盒(412)通过一级滑轨(411)安装在灰尘储存箱(410)下部中间位置，所述的一级把手(413)焊接在灰尘收集盒(412)的正表面中间位置，所述的一级电动机(417)通过支撑杆(416)螺栓连接在一级保护壳(48)的内部中间位置，所述的风叶(418)焊接在一级电动机(417)的输出轴上，所述的过滤网(4111)螺栓连接在安装壳(49)的内部左侧，所述的密封门(4110)合页连接在安装壳(49)的左下部，所述的二级把手(419)焊接在安装壳(49)内侧中间位置。
2.如权利要求1所述的多功能的房车污水箱，其特征在于，所述的地面清洁装置(5)包括二级保护壳(51)，二级电动机(52)，支撑块(53)，套筒(54)，安装盘(55)，抹布(56)和锁紧螺栓(57)，所述的二级电动机(52)通过支撑块(53)焊接在二级保护壳(51)的内侧下部，所述的安装盘(55)通过套筒(54)焊接在二级电动机(52)的输出轴的下部，所述的抹布(56)安装在安装盘(55)的下部，所述的锁紧螺栓(57)螺纹连接在二级电动机(52)的输出轴和套筒(54)的连接处。
3.如权利要求1所述的多功能的房车污水箱，其特征在于，所述的污水储存装置(6)包括污水收集箱(61)，提手(62)，密封盖(63)，进水管(64)，手拉杆(65)，固定螺栓(66)和二级滑轨(67)，所述的提手(62)螺栓连接在污水收集箱(61)的上部中间位置，所述的进水管(64)一端螺纹连接密封盖(63)，另一端螺纹连接污水收集箱(61)的右上部，所述的手拉杆(65)的左侧通过固定螺栓(66)连接在污水收集箱(61)的右上部。
4.如权利要求1所述的多功能的房车污水箱，其特征在于，所述的移动轮(1)具体采用尼龙万向轮，所述的移动轮(1)设置有多个。
5.如权利要求1所述的多功能的房车污水箱，其特征在于，所述的吸尘排(41)的内侧开设有吸尘孔。
6.如权利要求1所述的多功能的房车污水箱，其特征在于，所述的输水管(42)具有采用铝塑管。
7.如权利要求1所述的多功能的房车污水箱，其特征在于，所述的喷头(47)具体采用雾化喷头，所述的喷头(47)设置有多个。
8.如权利要求1所述的多功能的房车污水箱，其特征在于，所述的灰尘收集盒(412)具体采用PVC透明塑料盒。
9.如权利要求1所述的多功能的房车污水箱，其特征在于，所述的吸尘管(4112)具体采用铝塑管。
说明书
一种多功能的房车污水箱
技术领域
本实用新型属于车辆卫生设备技术领域，尤其涉及一种多功能的房车污水箱。
背景技术
随着社会的发展，以房车为代表的大型多功能休闲车辆逐渐增多。我们知道，房车是一种可移动、具有居家必备的基本设施的车种，房车用户在追求房车最大舒适度的同时，也为生活污水的处理所困扰。目前，在房车上普遍使用分体污水箱对生活污水进行收集，待到达有排污能力的环境中，人工卸下污水箱，将内容物排放。在长期使用过程中发现，现有的分体污水箱在盛装有内容物时重量大 ;在车辆无法靠近排污场所时，需要人工提送而存在移动不方便的不足。
中国专利公开号为CN204506779U，发明创造名称为一种房车污水箱，包括箱体和箱盖，所述的箱盖与箱体一体无缝连接，并在箱盖与箱体的内部构成一储存腔，在箱盖上部开设一连通储存腔的进污口，在箱盖的一端上部设有连通储存腔的排污管,其特征在于排污管下方的箱体底部平行设有两拖杆腔，两拖杆分别对应伸入所述的拖杆腔内，且在拖杆腔内依靠拖杆端部的限位台与装配在拖杆腔口处的封盖进行限位，在伸出两拖杆腔的两拖杆之间连接一拉杆,在远离排污管的箱体的一端两侧分别设有转动支撑箱体的拖轮。但是现有的房车污水箱还存在着功能单一，污水处理不方便和操作人员劳动强度大的问题。
因此，发明一种多功能的房车污水箱显得非常必要。
实用新型内容
为了解决上述技术问题，本实用新型提供一种多功能的房车污水箱，以解决现有的房车污水箱还存在着功能单一，污水处理不方便和操作人员劳动强度大的问题。一种多功能的房车污水箱，包括移动轮，连接杆，一级开关，除尘装置，地面清洁装置，污水储存装置，安装板，排水管，橡胶塞，二级开关和三级开关，所述的移动轮通过连接杆安装在安装板的下部左右两侧，所述的除尘装置的下部螺栓连接在安装板的左上部，所述的地面清洁装置(5)安装在安装板的上部中间位置，所述的污水储存装置安装在安装板的右上部，所述的排水管贯穿安装板的内侧左部与除尘装置的下部连通，所述的橡胶塞插接在排水管的内侧下部，所述的一级开关，二级开关和三级开关从左到右依次镶嵌在安装板的正表面左侧中间位置，所述的除尘装置包括吸尘排，输水管，抽水泵，吸水管，储水箱，喷水排，喷头，一级保护壳，安装壳，灰尘储存箱，一级滑轨，灰尘收集盒，一级把手，连接管，支撑架，支撑杆，一级电动机，风叶，二级把手，密封门，过滤网和吸尘管，所述的吸尘排通过吸尘管与安装壳的左上部连通，所述的抽水泵通过输水管与喷水排连通，所述的抽水泵通过吸水管与储水箱连通，所述的喷头的上部螺纹连接在喷水排的下部，所述的一级保护壳通过支撑架安装在安装壳的内部中间位置，所述的灰尘储存箱通过连接管与安装壳连通，所述的灰尘收集盒通过一级滑轨安装在灰尘储存箱下部中间位置，所述的一级把手焊接在灰尘收集盒的正表面中间位置，所述的一级电动机通过支撑杆螺栓连接在一级保护壳的内部中间位置，所述的风叶焊接在一级电动机的输出轴上，所述的过滤网螺栓连接在安装壳的内部左侧，所述的密封门合页连接在安装壳的左下部，所述的二级把手焊接在安装壳内侧中间位置。
优选的，所述的地面清洁装置包括二级保护壳，二级电动机，支撑块，套筒，安装盘，抹布和锁紧螺栓，所述的二级电动机通过支撑块焊接在二级保护壳的内侧下部，所述的安装盘通过套筒焊接在二级电动机的输出轴的下部，所述的抹布安装在安装盘的下部，所述的锁紧螺栓螺纹连接在二级电动机的输出轴和套筒的连接处。
优选的，所述的污水储存装置包括污水收集箱，提手，密封盖，进水管，手拉杆，固定螺栓和二级滑轨，所述的提手螺栓连接在污水收集箱的上部中间位置，所述的进水管一端螺纹连接密封盖，另一端螺纹连接污水收集箱的右上部，所述的手拉杆的左侧通过固定螺栓连接在污水收集箱的右上部。
优选的，所述的移动轮具体采用尼龙万向轮，所述的移动轮设置有多个。
优选的，所述的吸尘排的内侧开设有吸尘孔。
优选的，所述的输水管具有采用铝塑管。
优选的，所述的喷头具体采用雾化喷头，所述的喷头设置有多个。
优选的，所述的灰尘收集盒具体采用PVC透明塑料盒。
优选的，所述的吸尘管具体采用铝塑管。
优选的，所述的二级电动机的输出轴贯穿安装板的内侧中间位置。
优选的，所述的污水收集箱采用长度为四十厘米至五十厘米，宽度为二十五厘米至三十厘米，高度为二十至二十五厘米的PE透明塑料箱。
优选的，所述的污水收集箱通过二级滑轨安装在安装板的右上部。
优选的，所述的一级开关电性连接抽水泵，所述的抽水泵电性连接电源，所述的一级开关电性连接电源，所述的二级开关电性连接一级电动机，所述的一级电动机电性连接电源，所述的二级开关电性连接电源，所述的三级开关电性连接二级电动机，所述的二级电动机电性连接电源，所述的三级开关电性连接电源。
与现有技术相比，本实用新型具有如下有益效果：由于本实用新型的一种多功能的房车污水箱广泛应用于车辆卫生设备技术领域。同时，本实用新型的有益效果为：
1. 本实用新型中，所述的除尘装置的设置，有利于解决现有房车污水箱功能单一的问题。
2. 本实用新型中，所述的地面清洁装置的设置，有利于减轻操作人员的劳动时间，从而降低操作人员的劳动强度，提高效率。
3. 本实用新型中，所述的污水收集箱通过二级滑轨安装在安装板的右上部的设置，有利于操作人员方便的将污水收集箱进行抽拉，从而方便操作人员进行污水处理。
4. 本实用新型中，所述的污水收集箱采用长度为四十厘米至五十厘米，宽度为二十五厘米至三十厘米，高度为二十至二十五厘米的PE透明塑料箱，有利于操作人员清楚的了解污水收集箱内的污水收集状况。
5. 本实用新型中，所述的移动轮具体采用尼龙万向轮，所述的移动轮设置有多个，有利于操作人员方便的对该房车污水箱进行移动。
6. 本实用新型中，所述的灰尘收集盒具体采用PVC透明塑料盒，有利于操作人员清楚的了解灰尘的收集状况。
