申请日2017.08.10
公开(公告)日2018.03.16
IPC分类号C02F1/42
摘要
本实用新型公开了一种锅炉补给水处理系统中的阴床冲洗水回收处理装置,所述系统包括过滤箱、阳离子交换器、阴离子交换器、混合离子交换器、蓄水箱;所述阴离子交换器和蓄水箱之间设有冲洗管，在所述冲洗管上设有水泵和阀门一;在所述阴离子交换器上设有回收装置，所述回收装置包括中间水箱，在所述中间水箱和阴离子交换器之间设有回收管和冲洗水管，在所述回收管和冲洗水管两端分别设置有阀门二、阀门三，在所述中间水箱上远离冲洗水管的一侧壁上设有废水管在所述废水管上设有阀门四，通过设置回收装置将对阴离子交换器冲洗的冲洗水进行回收，节约了水资源，保护了环境。
权利要求书
1.一种锅炉补给水处理系统中的阴床冲洗水回收处理装置,包括过滤箱(1)、阳离子交换器(2)、阴离子交换器(3)、混合离子交换器(4)、蓄水箱(5);其特征在于：所述阴离子交换器(3)和蓄水箱(5)之间设有冲洗管(6)，在所述冲洗管(6)上设有水泵(7)和阀门一(12);在所述阴离子交换器(3)上设有回收装置(8)，所述回收装置(8)包括中间水箱(10)，在所述中间水箱(10)和阴离子交换器(3)之间设有回收管(9)和冲洗水管(11)，在所述回收管(9)和冲洗水管(11)两端分别设置有阀门二(13)、阀门三(14)，在所述中间水箱(10)上侧壁上设有废水管(39)在所述废水管(39)上设有阀门四(15)。
2.根据权利要求1所述的一种锅炉补给水处理系统中的阴床冲洗水回收处理装置,其特征在于：在所述的冲洗水管(11)上设有冲洗泵(38)。
3.根据权利要求1所述的一种锅炉补给水 处理系统中的阴床冲洗水回收处理装置,其特征在于：在所述中间水箱(10)中设有过滤板(40)，所述过滤板(40)包括安装板(41)和过滤网(42)。
4.根据权利要求3所述的一种锅炉补给水处理系统中的阴床冲洗水回收处理装置,其特征在于：在所述中间水箱(10)的侧壁上开设有用于嵌设安装板(41)的滑槽(43)。
5.根据权利要求4所述的一种锅炉补给水处理系统中的阴床冲洗水回收处理装置,其特征在于：在所述滑槽(43)侧壁上设有若干抵紧机构(44)，所述抵紧机构(44)包括开设在滑槽(43)侧壁上的嵌槽(45)，在所述嵌槽(45)中滑动连接有一抵紧块(46)，在所述抵紧块(46)与嵌槽(45)底部之间固定连接有一抵紧弹簧(47)，所述抵紧弹簧(47)的两端分别固定连接在抵紧块(46)和嵌槽(45)底部上。
6.根据权利要求5所述的一种锅炉补给水处理系统中的阴床冲洗水回收处理装置,其特征在于：所述抵紧块(46)远离抵紧弹簧(47)的一端的上表面呈倾斜设置形成导向面(48)。
7.根据权利要求3所述的一种锅炉补给水处理系统中的阴床冲洗水回收处理装置,其特征在于：在所述安装板(41)远离抵紧机构(44)一侧靠近滑槽(43)一端的侧壁上固定连接有密封条一(49)。
8.根据权利要求7所述的一种锅炉补给水处理系统中的阴床冲洗水回收处理装置,其特征在于：在所述的安装板(41)下端的表面上固定连接有一密封条二(50)。
说明书
一种锅炉补给水处理系统中的阴床冲洗水回收处理装置
技术领域
本实用新型涉及锅炉补给水处理领域，具体涉及一种锅炉补给水处理系统中的阴床冲洗水回收处理装置。
背景技术
长期的实践使人们认识到，热力系统中水品质，是影响发电厂热力设备安全、经济运行的重要因素之一，没有经过净化处理的天然水含有许多杂质，这种水如进入汽水循环系统将会造成各种危害，为了保证热力系统中有良好的水质，必须对水进行适当的净化处理和严格的监督汽水质量。
公开号CN203768139U公开的一种电站锅炉补给水处理系统，包括双介质过滤器、阳离子交换器、除碳器、阴离子交换器，双介质过滤器进水口接原水，双介质过滤器出水口接阳离子交换器进水口，除碳器进水口接阳离子交换器出水口，除碳器出水口接阴离子交换器进水口，阴离子交换器出水口接除盐水。
在日常的使用中，阴离子交换器在经过一段时间的使用后，处理效率变低，需要对其进行再生处理，再生后的阴离子交换器需要对其进行冲洗;公开的一种电站锅炉补给水处理系统中缺少一个对阴离子交换器冲洗的水进行回收的装置，造成了水资源的浪费。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种锅炉补给水处理系统中的阴床冲洗水回收处理装置,将阴床冲洗水进行回收,减少了水资源的浪费。
为实现上述目的，本实用新型提供了如下技术方案：

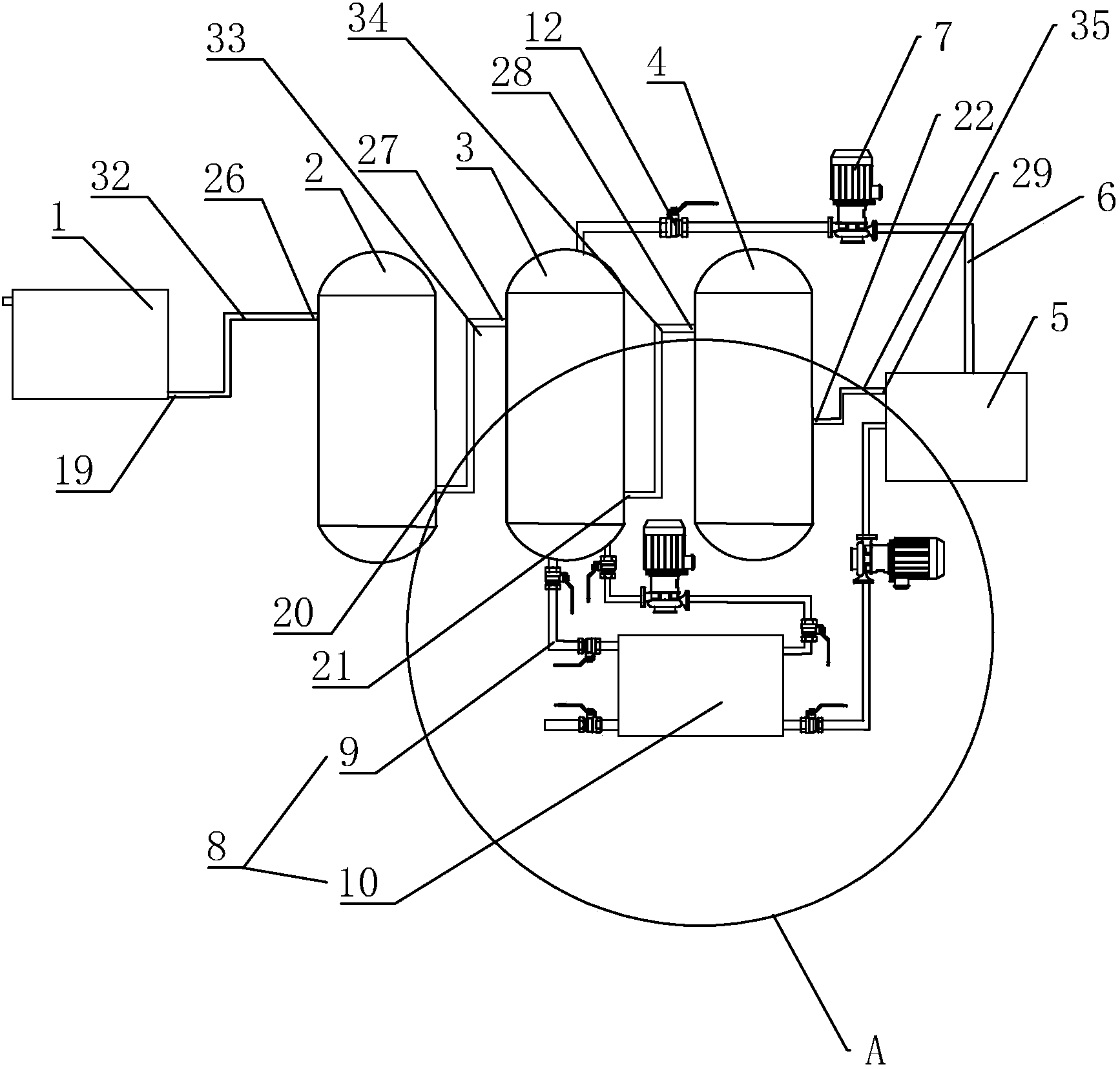

一种锅炉补给水处理系统中的阴床冲洗水回收处理装置,所述系统包括过滤箱、阳离子交换器、阴离子交换器、混合离子交换器、蓄水箱;所述阴离子交换器和蓄水箱之间设有冲洗管，在所述冲洗管上设有水泵和阀门一;在所述阴离子交换器上设有回收装置，所述回收装置包括中间水箱，在所述中间水箱和阴离子交换器之间设有回收管和冲洗水管，在所述回收管和冲洗水管两端分别设置有阀门二、阀门三，在所述中间水箱上远离冲洗水管的一侧壁上设有废水管在所述废水管上设有阀门四。
通过采用上述技术方案，通过设置一回收装置，将对阴离子交换器冲洗后的冲洗水进行回收,方便把冲洗水回收起来进行再利用，减少了水资源的浪费,保护了环境。
本实用新型的进一步设置为：在所述的冲洗水管上设有冲洗泵。
通过采用上述技术方案，通过在冲洗水管上设置一冲洗泵，方便了对中间水箱进行冲洗。
本实用新型的进一步设置为,在所述中间水箱中设有过滤板，所述过滤板包括安装板和过滤网。
通过采用上述技术方案，在中间水箱中设置一过滤板，对冲洗水进行第一次处理，方便对冲洗水的再利用。
本实用新型的进一步设置为：在所述中间水箱的侧壁上开设有用于嵌设安装板的滑槽。
通过采用上述技术方案，通过在中间水箱侧壁上开设一滑槽，所述过滤板滑动连接在滑槽中，方便对过滤板的安装和拆卸。
本实用新型的进一步设置为：在所述滑槽侧壁上设有若干抵紧机构，所述抵紧机构包括开设在滑槽侧壁上的嵌槽，在所述嵌槽中滑动连接有一抵紧块，在所述抵紧块与嵌槽底部之间固定连接有一抵紧弹簧，所述抵紧弹簧的两端分别固定连接在抵紧块和嵌槽底部上。
通过采用上述技术方案,通过在滑槽中设置一抵紧机构，所述抵紧机构将过滤板抵紧在滑槽中，进一步提高了过滤板在滑槽中的稳定性。
本实用新型的进一步设置为：所述抵接块远离弹簧的一端的上表面呈倾斜设置形成导向面。
通过采用上述技术方案，通过将抵接块远离弹簧的一端上表面呈倾斜设置形成导向面，方便了过滤板的安装。
本实用新型的进一步设置为：在所述安装板远离抵紧机构一侧靠近滑槽一端的侧壁上固定连接有密封条一。
通过采用上述技术方案，通过在安装板上固定一密封条一，提高了过滤板和滑槽之间的密封性。
本实用新型的进一步设置为：在所述的安装板下端的表面上固定连接有一密封条二。
通过采用上述技术方案，通过在安装板下端固定一密封条二，进一步提高了安装板与中间水箱之间的密封性。
本实用新型具有以下优点：通过设置一回收装置，将对阴离子交换器冲洗后的冲洗水进行回收,方便把冲洗水回收起来进行再利用，减少了水资源的浪费,保护了环境;通过在冲洗水管上设置一冲洗泵，方便了对中间水箱进行冲洗;通过在中间水箱侧壁上开设一滑槽，所述过滤板滑动连接在滑槽中，方便对过滤板的安装和拆卸;通过在安装板上固定一密封条一、密封条二，提高了过滤板和滑槽之间的密封性。
