申请日2018.12.25
公开(公告)日2019.03.01
IPC分类号C02F9/04; C02F103/36
摘要
本发明涉及一种废水处理装置，尤其涉及一种改进的生产2,4‑二氯苯乙酮采用的废水处理装置。本发明采用的技术方案是：一种改进的生产2,4‑二氯苯乙酮采用的废水处理装置，包括废水处理槽和沉淀槽，废水处理槽的上方设有处理剂播撒装置，废水箱的一侧顶部设有进水口，废水箱的一侧底部设有出水口，出水口上连通有出水管，出水管与沉淀槽一侧的入水口连接，沉淀槽的另一侧设有排水口，沉淀槽的底端设置有回收口，沉淀槽的内部设置有挡墙，沉淀槽靠近入水口的一端设置有安装架，安装架与斜板固定连接。本发明的优点是：结构合理，由于设置有处理剂播撒装置，可以提高废水的处理能力，减少了人力和物力资源的浪费。
权利要求书

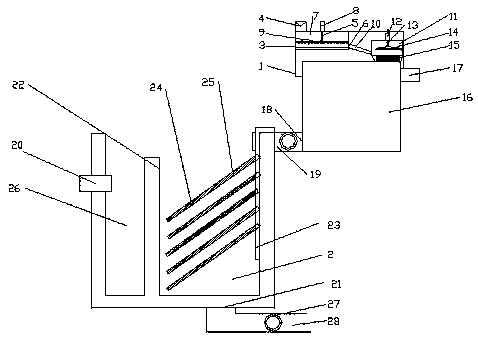

1.一种改进的生产2,4-二氯苯乙酮采用的废水处理装置，其特征在于：包括废水处理槽(1)和沉淀槽(2)，所述废水处理槽(1)的上方设有处理剂播撒装置，所述处理剂播撒装置包括壳体(3)、进料口(4)、破碎杆(5)和出料口(6)，所述壳体(3)内置有破碎箱(7)，破碎箱(7)上安装有破碎电机(8)，所述进料口(4)设置于破碎箱(7)上方，所述破碎杆(5)连接破碎电机(8)，且破碎杆(5)的端部连接有破碎刀片(9)，所述破碎箱(7)的底部连接传输通道(10)，所述传输通道(10)连接有研磨室(11)，且研磨室(11)顶部安装有研磨电机(12)，所述研磨电机(12)下方连接有研磨杆(13)，且研磨杆(13)下方连接有研磨器(14)，所述研磨室(11)下方安装有研磨出料口(15)，所述研磨出料口(15)与废水箱(16)连通，所述废水箱(16)的一侧顶部设有进水口(17)，废水箱(16)的一侧底部设有出水口(18)，所述出水口(18)上连通有出水管(19)，所述出水管(19)与沉淀槽(2)一侧的入水口连接，所述沉淀槽(2)的另一侧设有排水口(20)，所述沉淀槽(2)的底端设置有回收口(21)，所述沉淀槽(2)的内部设置有挡墙(22)，所述沉淀槽(2)靠近所述入水口的一端设置有安装架(23)，所述安装架(23)通过安装孔与斜板(24)固定连接，所述斜板(24)设置有多块，所述斜板(24)上设置有多层过滤孔(25)。
2.根据权利要求1所述的一种改进的生产2,4-二氯苯乙酮采用的废水处理装置，其特征在于：所述沉淀槽(2)内部靠近所述排水口(20)的一侧设置有蓄水池(26)。
3.根据权利要求1所述的一种改进的生产2,4-二氯苯乙酮采用的废水处理装置，其特征在于：所述回收口(21)的一端设置有强力泵(27)，所述强力泵(27)的一端设置有导出管(28)。
4.根据权利要求1或2所述的一种改进的生产2,4-二氯苯乙酮采用的废水处理装置，其特征在于：所述破碎刀片(9)采用弯状结构。
说明书
一种改进的生产2,4-二氯苯乙酮采用的废水处理装置
技术领域
本发明涉及一种废水处理装置，尤其涉及一种改进的生产2,4-二氯苯乙酮采用的废水处理装置。
背景技术
2,4-二氯苯乙酮主要经酰化、水解、水洗、蒸馏、结晶、离心等工序制成，其中水解过程中会产生大量的废水。常规的处理方法是水解结束后静止半小时，分出下层油层和上层水相，油层去蒸馏，上层水相去沉降槽，沉降一段时间会排到废水收集池。此时水相中仍会夹带少量物料，造成资源浪费。因此，应该提供一种新的技术方案解决上述问题。
发明内容
本发明的目的是：针对以上不足，提供一种结构合理，使用效果好的生产2,4-二氯苯乙酮采用的废水处理装置。
为实现上述目的，本发明采用的技术方案是：
一种改进的生产2,4-二氯苯乙酮采用的废水处理装置，包括废水处理槽和沉淀槽，所述废水处理槽的上方设有处理剂播撒装置，所述处理剂播撒装置包括壳体、进料口、破碎杆和出料口，所述壳体内置有破碎箱，破碎箱上安装有破碎电机，所述进料口设置于破碎箱上方，所述破碎杆连接破碎电机，且破碎杆的端部连接有破碎刀片，所述破碎箱的底部连接传输通道，所述传输通道连接有研磨室，且研磨室顶部安装有研磨电机，所述研磨电机下方连接有研磨杆，且研磨杆下方连接有研磨器，所述研磨室下方安装有研磨出料口，所述研磨出料口与废水箱连通，所述废水箱的一侧顶部设有进水口，废水箱的一侧底部设有出水口，所述出水口上连通有出水管，所述出水管与沉淀槽一侧的入水口连接，所述沉淀槽的另一侧设有排水口，所述沉淀槽的底端设置有回收口，所述沉淀槽的内部设置有挡墙，所述沉淀槽靠近所述入水口的一端设置有安装架，所述安装架通过安装孔与斜板固定连接，所述斜板设置有多块，所述斜板上设置有多层过滤孔。
进一步的技术方案是：
所述沉淀槽内部靠近所述排水口的一侧设置有蓄水池。
所述回收口的一端设置有强力泵，所述强力泵的一端设置有导出管。
由于上述技术方案的应用，本发明与现有技术相比具有如下优点：
1、本发明的生产2,4-二氯苯乙酮采用的废水处理装置，结构合理，由于设置有处理剂播撒装置，其可以将处理剂进行破碎和搅拌，一方面可以提高废水的处理能力，另一方面也减少了人力和物力资源的浪费。
2、本发明的生产2,4-二氯苯乙酮采用的废水处理装置，通过设有多块斜板，能够快速的对废水进行沉淀，增加水层的停留时间，有助于夹带在废水中的2,4-二氯苯乙酮下沉到沉降槽中，避免其随废水一起排出，可以提高收率。
