申请日1996.06.21
公开(公告)日1997.06.04
IPC分类号C02F1/42; B01J47/02
摘要
本实用新型公开了一种用于软化水处理的离子交换装置。它是由交换器、多个控制阀、盐水箱、喷射器及连接管路连接而成。其结构特点是在交换器中一端设置由树脂层组成的浮动床，另一端设置至少一段由树脂层组成的固定床，分别由所设滤板而隔置。另外改进各控制阀的连接及盐水箱的结构，可使操作实现自动控制。本装置流程合理、操作简便、大大提高了软化水及树脂层再生的各项指标，减少了基建和设备的投资。
権利要求書

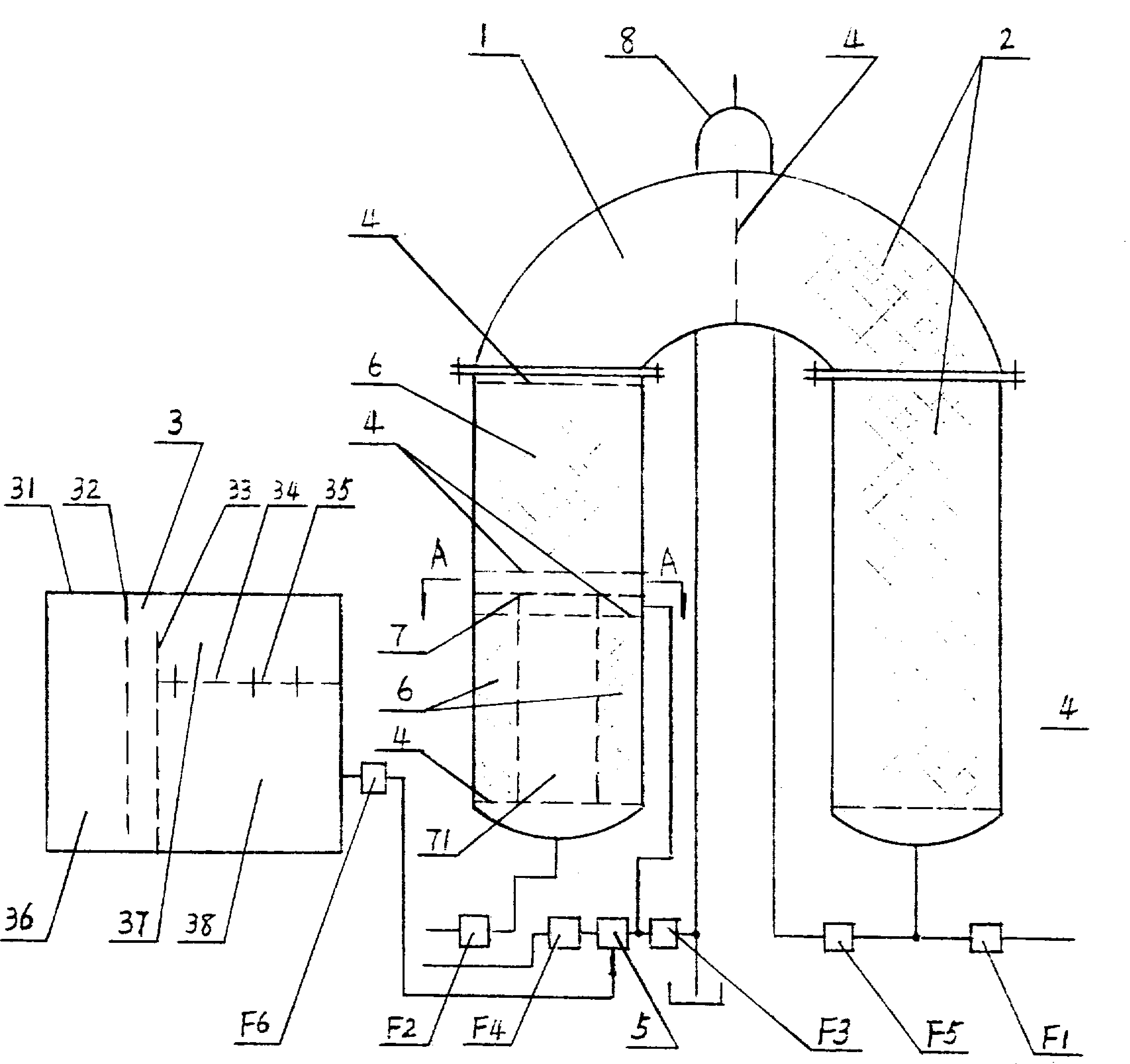

1.一种用于软化水处理的离子交换装置，是由交换器、多个 控制阀、盐水箱、喷射器及连接管路连接而成，其特征在于，所 述交换器(1)中的一端设置由树脂层构成的浮动床(2)，其另一端 设置有至少一段由树脂层构成的固定床(6)，分别由交换器(1)中 所设的各滤板(4)而隔离，生水进口控制阀(F1)与放置浮动床(2) 的交换器(1)端部和废水出口控制阀(F5)连接，软化水出口控制阀 (F2)与放置固定床(6)的交换器(1)端部连接，再生水进口控制阀 (F4)与喷射器(5)的进口连接，喷射器5的吸口与盐水箱(3)连接， 喷射器(5)的出口连接到交换器(1)中的固定床(6)端并与反洗水 出口控制阀(F3)连接，反洗水出口控制阀(F3)另一端接废水池并 通过差位管(8)与废水出口控制阀(F5)的另一端连接。
2.按照权利要求1所述的交换装置，其特征在于，所述交换器 (1)的形状为倒置U型，在软化水出口端的交换器(1)中设置上下两 段由树脂层构成的固定床(6)，两段固定床(6)之间设有隔板(7)， 隔板(7)上连接有圆管(71)插入底端，使下段固定床(6)分布其周 围。
3.按照权利要求1或2所述的交换装置，其特征在于，所述盐 水箱(3)是由箱体(31)、进水管(32)、下隔板(33)及带透孔(34) 的横隔板(35)组成，进水管(32)、下隔板(33)及横隔板(35)都设 置在箱体(31)内，可形成储盐室(36)、过滤室(37)及储液室(38)， 由储盐室(36)溶解后的盐液流经由横隔板(35)与下隔板(33)形成 的过滤室(37)后再通过透孔(34)流入储液室(38)，储液室(38)通 过控制阀(F6)与喷射器(5)的吸口管连接。
4.按照权利要求3所述的交换装置，其特征在于，所述控制阀 (F1～F6)均为二位二通电磁控制阀，由自动程序控制系统实现自 动控制。
说明书
一种软化水处理的离子交换装置
本实用新型属于软化水处理的设备，尤其是用于软化水处理 的离子交换装置的改进。
现有的软化水处理的离子交换装置，多采用圆柱体的交换器， 在交换器中设置由树脂层组成的固定床或者浮动床来实现对生水 的软化。而采用固定床对树脂层的再生形式又分为顺流再生和逆 流再生两种流程。采用顺流再生固定床的流程主要存在的缺点是， 软化水工艺流程不合理，由于再生水时水的流向与软化水时生水 流向相同，所以造成软化水出口再生度低、盐耗高并且设备投资 大。采用逆流再生固定床的流程主要存在的缺点是，操作繁锁、 不易掌握，而且容易使树脂层发生紊乱，同样存在设备投资大的 问题。另外采用浮动床工艺流程，虽然可使软化水及树脂层的再 生度的指标提高，但是树脂层易出现紊乱的问题更尤为突出，同 样也存在着操作繁锁、设备投资大的问题。
本实用新型的目的是针对上述现有技术中存在的缺点，提供 一种工艺合理、设备投资少、操作简便的软化水处理的离子交换 装置，不仅可以克服树脂层的紊乱问题，而且可使软化水及树脂 层的再生度指标明显提高。
为了达到上述目的，本实用新型的离子交换装置是由交换器、 多个控制阀、盐水箱、喷射器及连接管路连接而成。其结构特点 是，所述交换器中的一端设置有由树脂层构成的浮动床，其另一 端设置有至少一段由树脂层构成的固定床，分别由交换器中所设 的各滤板而隔离。生水进口控制阀与放置浮动床的交换器端部和 废水出口控制阀连接。软化水出口控制阀与放置固定床的交换器 端部连接。再生水进口控制阀与喷射器的进口连接，喷射器的吸 口与盐水箱连接，喷射器的出口接到交换器中的固定床端并且与 反洗水出口控制阀连接。反洗水出口控制阀另一端接废水池并通 过差位管与废水出口控制阀的另一端连接。
为了使本实用新型的结构更为合理，按照上述技术方案，所 述交换器的形状设为倒置U型，在软化水出口端的交换器中设置 上下两段由树脂层构成的固定床，两段固定床之间设有隔板，隔 板上连接有圆管插入底端，使下段固定床分布其周围。
按照上述技术方案，所述盐水箱是由箱体、进水管、下隔板 及带透孔的横隔板组成。进水管、下隔板及横隔板都设置在箱体 内，可形成储盐室、过滤室及储液室。由储盐室溶解后的盐液流 经由横隔板与下隔板形成的过滤室后再通过透孔流入储液室，储 液室通过控制阀与喷射器的吸口管连接。
为了便于本实用新型的操作，上述技术方案中所述的各控制 阀均采用二位二通电磁控制阀。由自动程序控制系统实现自动控 制。
由于本实用新型的交换器中放置有由树脂层构成的浮动床和 固定床，可使其各自流程的优点都能充分发挥，从而彻底解决了树 脂层的再生度低的缺陷，使软化水的指标大大提高，也使设备的 利用率大为提高。又由于在各控制阀的连接管路上作了必要的改 进，使本装置的工艺流程合理、操作简单便捷。再由于本实用新 型的盐水箱中增加了对盐液的二次过滤，提高了盐液的纯度，使用 中可以省掉原有的擦洗设备。与现有技术相比，具有集固定床和 浮动床的离子交换装置的优点为一身，结构紧凑、占地面积小的 特点。从根本上解决了树脂层的紊乱问题，减少了基建投资和设 备投资。
