申请日2017.08.09
公开(公告)日2018.03.09
IPC分类号C02F3/34; C02F3/28
摘要

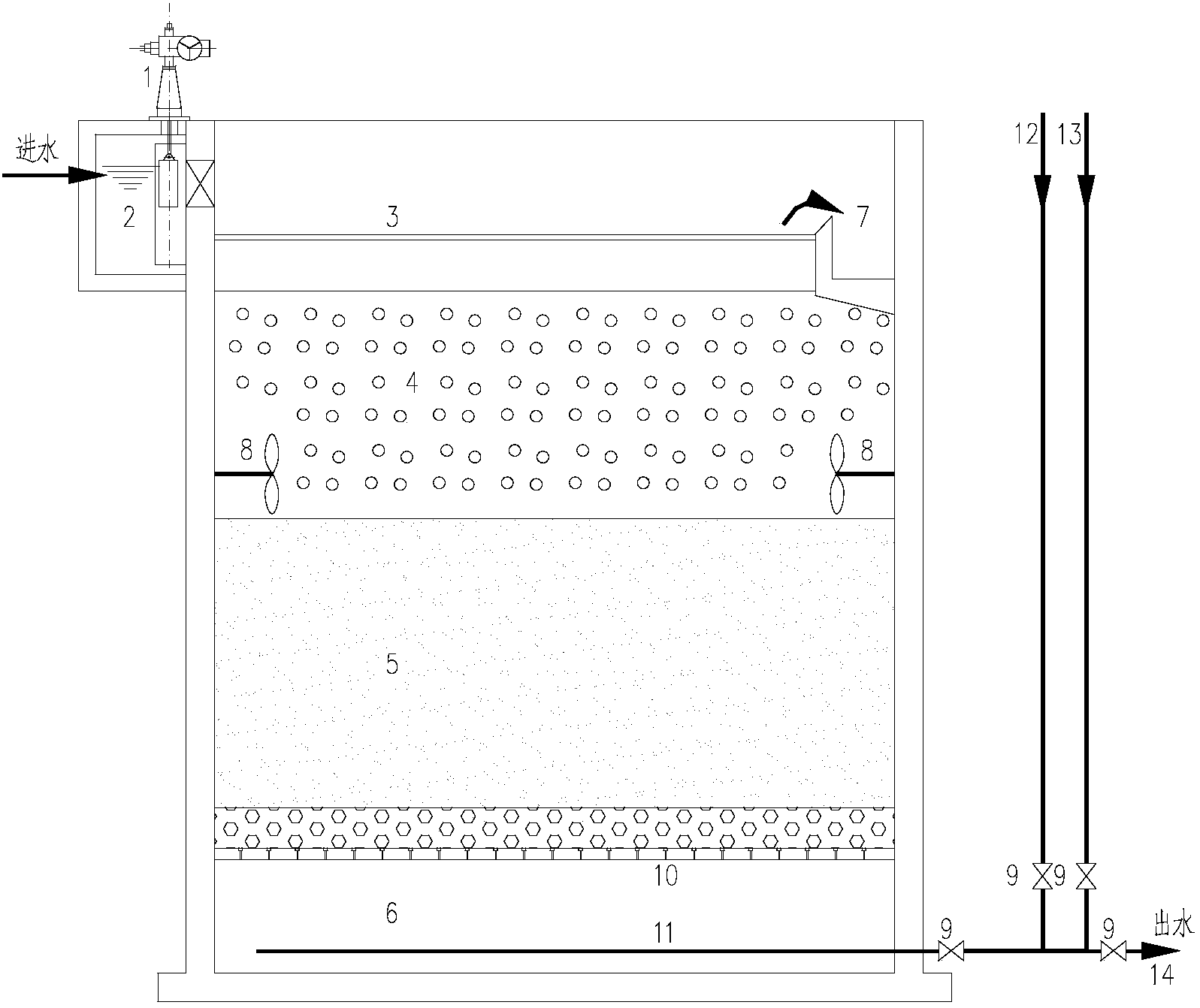

本实用新型公开了一种污水深度处理用组合式生物滤池，包括池体，所述池体一侧设置进水渠，所述进水渠处设置闸门，所述池体上部设置轻质填料层，所述轻质填料层内设置水力搅拌器，所述池体中部设置静止过滤层，所述静止过滤层底部设置滤头滤板，所述池体底部设置配气配水层，所述配水配气层内设置反冲洗配水配气系统，所述反冲洗配水配气系统接于反冲洗水管、反冲洗空气管及出水管;所述轻质过滤层顶部设置隔板，所述隔板一侧设置废水渠。本实用新型总氮和悬浮物处理效果较好，出水水质稳定。
权利要求书
1.一种污水深度处理用组合式生物滤池，其特征在于，包括池体，所述池体一侧设置进水渠，所述进水渠处设置闸门，所述池体上部设置轻质填料层，所述轻质填料层内设置水力搅拌器，所述池体中部设置静止过滤层，所述静止过滤层底部设置滤头滤板，所述池体底部设置配气配水层，所述配水配气层内设置反冲洗配水配气系统，所述反冲洗配水配气系统接于反冲洗水管、反冲洗空气管及出水管;所述轻质过滤层顶部设置隔板，所述隔板一侧设置废水渠。
2.根据权利要求1所述的污水深度处理用组合式生物滤池，其特征在于：所述轻质填料层为聚氨酯生物填料，填料层高度2-3m。
3.根据权利要求1所述的污水深度处理用组合式生物滤池，其特征在于：所述隔板上的孔径小于悬浮填料的尺寸。
4.根据权利要求1所述的污水深度处理用组合式生物滤池，其特征在于：所述轻质填料层的水力搅拌器布置在静止过滤层上部500mm处。
5.根据权利要求1所述的污水 深度处理用组合式生物滤池，其特征在于：所述隔板为钢隔板。
6.根据权利要求1所述的污水深度处理用组合式生物滤池，其特征在于：出水管处设置支撑机构，支撑机构具有：
用于支撑出水管的支撑盘，其下侧设置连接柱，连接柱上设置外螺纹;
设于地面的筒体，其内部设置内螺纹，筒体内设置压缩弹簧，压缩弹簧接于封盖，封盖上设置封盖通孔，筒体底部设置筒体通孔;
压缩弹簧展开状态，封盖封闭筒体口部，连接柱与筒体连接后下压封盖，以调整支撑盘高度。
说明书
污水深度处理用组合式生物滤池
技术领域
本实用新型涉及城镇污水的深度处理技术领域，尤其是涉及污水深度处理用组合式生物滤池。
背景技术
随着国家对环保产业的控制加强，以及近年来水环境面临的严峻问题，城镇污水厂出水中总氮的指标要求愈加严格，根据环境承载能力和容量不同，各地区执行的水污染无排放限值各有差异，部分敏感区域执行水污染物特别排放限值。当前发展具有污水排放标准与地表水环境质量标准直接接轨的趋势，国内大部分城镇污水处理厂将面临提标改造。
城镇污水经过二级生化处理后，水质浓度低，有机污染物CODCr一般低于50mg/L，可生化性较差，同时也含有不可生化降解的可溶性有机物，如腐殖质、纤维素等。在深度处理阶段，部分有机物可生物降解，部分通过协同代谢，主要处理目标已从去除有机污染物转移至进一步脱氮。因此，寻求一种高效节能的深度处理脱氮工艺，满足更严格的出水要求，是目前城镇污水深度处理研究的方向之一。
实用新型内容
本实用新型的目的就是为了解决上述问题，提供一种污水处理效果较好的污水深度处理用组合式生物滤池。
为了实现上述目的，本实用新型采用如下技术方案：一种污水深度处理用组合式生物滤池，其特征在于，包括池体，所述池体一侧设置进水渠，所述进水渠处设置闸门，所述池体上部设置轻质填料层，所述轻质填料层内设置水力搅拌器，所述池体中部设置静止过滤层，所述静止过滤层底部设置滤头滤板，所述池体底部设置配气配水层，所述配水配气层内设置反冲洗配水配气系统，所述反冲洗配水配气系统接于反冲洗水管、反冲洗空气管及出水管;所述轻质过滤层顶部设置隔板，所述隔板一侧设置废水渠。
进一步：所述轻质填料层为聚氨酯生物填料，填料层高度2-3m。
进一步：所述隔板上的孔径小于悬浮填料的尺寸。
进一步：所述轻质填料层的水力搅拌器布置在静止过滤层上部500mm处。
进一步：所述隔板为钢隔板。
进一步：出水管处设置支撑机构，支撑机构具有：
用于支撑出水管的支撑盘，其下侧设置连接柱，连接柱上设置外螺纹;
设于地面的筒体，其内部设置内螺纹，筒体内设置压缩弹簧，压缩弹簧接于封盖，封盖上设置封盖通孔，筒体底部设置筒体通孔;
压缩弹簧展开状态，封盖封闭筒体口部，连接柱与筒体连接后下压封盖，以调整支撑盘高度。
与现有技术相比，本实用新型具有如下有益效果：
1、组合式生物滤池将轻质填料和滤料有机结合，是一体化的多段生物滤池，主要去除污水中的总氮和悬浮物，出水水质稳定。
2、组合式生物滤池是一种多段生物处理工艺，采用多段串联，工艺流程缩短，在同一反应器发生生物脱氮和过滤过程，满足出水需要。
3、组合式生物滤池将生物脱氮功能集中于轻质填料区域，滤料区域作为静止过滤层，强化各区域的主要功能，投资更合理。
4、进水中溶解氧含量影响组合式生物滤池的生物脱氮反应，当溶解氧高时，以同时硝化反硝化进程为主;当溶解氧低时，以反硝化进程为主。
5、组合式生物滤池采用反硝化容积负荷为主要设计参数，不受滤速限制，节省占地，适用于不同规模污水处理厂的深度处理。
6、组合式生物滤池无需曝气供氧，降低能耗，运行维护方便。
7、组合式生物滤池的轻质填料区域无需供氧，采用安装角度可调的水力搅拌器，混合搅拌功率为2W/m2，解决能耗供需之间的矛盾，节省能耗。
8、轻质填料采用聚氨酯生物填料，比表面积大，挂膜快，挂膜量多，直接投入，无需固定安装，投资经济，更换简单。
9、静止过滤层采用均质石英砂和卵石，取材广泛，经济滤速高，滤层厚度厚，反冲洗周期长，便于运行管理。
10、出水管处通过支撑机构支撑，稳定性较佳。
