申请日2017.08.10
公开(公告)日2018.05.11
IPC分类号B01D29/35; B01D29/90
摘要
本实用新型提供了一种前置污水处理过滤装置接管架，属于污水处理装置领域。它解决了现有排污管一端无法稳定固定在污水处理筒上的问题。本前置污水处理过滤装置接管架，包括筒壁具有过滤孔的污水处理筒，还包括接管架，接管架包括若干支撑环，由上到下的若干支撑环直径依次减小，相邻两个支撑环之间通过若干L形支撑杆连接，支撑杆包括与支撑环轴线平行的连接段和与支撑环径向线平行的支撑段，连接段前端和支撑段前端分别与相邻上方支撑环下侧和相邻下方支撑环外侧连接，还包括排污管，且任意一个支撑环套在排污管上，且若干支撑杆的支撑段抵在污水处理筒筒口上。本接管架能快速对接任意规格的排污管和污水处理筒，以用于污水的前置过滤。
权利要求书

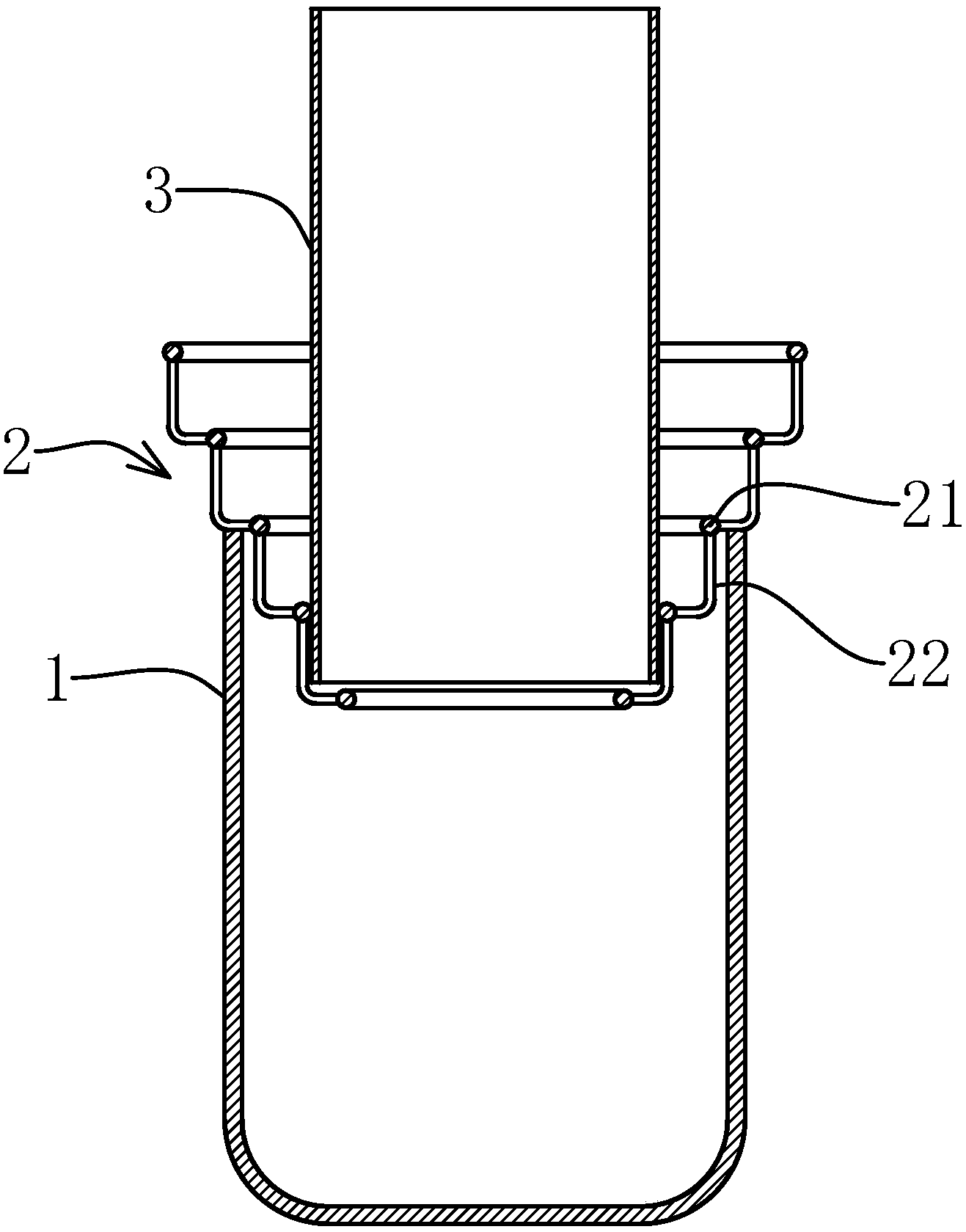

1.一种前置污水处理过滤装置接管架，包括顶部开口的圆筒状污水处理筒(1)，污水处理筒(1)筒壁具有过滤孔，其特征在于：还包括接管架(2)，接管架(2)包括若干同轴设置的圆环形支撑环(21)，由上到下的若干支撑环(21)直径依次减小，相邻两个支撑环(21)之间通过若干L形支撑杆(22)连接，若干支撑杆(22)沿支撑环(21)周向分布，支撑杆(22)包括与支撑环(21)轴线平行的连接段和与支撑环(21)径向线平行的支撑段，连接段后端和支撑段后端垂直连接，连接段前端和支撑段前端分别与相邻上方支撑环(21)下侧和相邻下方支撑环(21)外侧连接，还包括排污管(3)，且任意一个所述的支撑环(21)套在所述的排污管(3)上，且若干支撑杆(22)的支撑段抵在污水处理筒(1)筒口上。
2.根据权利要求1所述的一种前置污水处理过滤装置接管架，其特征在于：所述的排污管(3)为波纹管，且所述的支撑环(21)套在排污管(3)的夹缝上。
3.根据权利要求2所述的一种前置污水处理过滤装置接管架，其特征在于：所述的相邻两个支撑环(21)直径差值相同。
4.根据权利要求3所述的一种前置污水处理过滤装置接管架，其特征在于：所述的支撑杆(22)两端分别与相邻两个支撑环(21)焊接固定。
5.根据权利要求4所述的一种前置污水 处理过滤装置接管架，其特征在于：所述的支撑环(21)上包覆有橡胶套。
说明书
一种前置污水处理过滤装置接管架
技术领域
本实用新型属于污水处理装置技术领域，涉及一种前置污水处理过滤装置接管架。
背景技术
现有污水处理装置一般利用带过滤孔的污水处理筒进行前置简单过滤，一般直接将排污管一端接入污水处理筒，但排污管一端缺少固定，且排污管规格和污水处理筒规格多样，无法灵活提供固定装置，因此在通入污水过程中，受力晃动极易使排污管一端从污水处理筒内晃出，影响正常工作，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能方便稳定对接任意规格的排污管和污水处理筒的前置污水处理过滤装置接管架。
本实用新型的目的可通过下列技术方案来实现：一种前置污水处理过滤装置接管架，包括顶部开口的圆筒状污水处理筒，污水处理筒筒壁具有过滤孔，其特征在于：还包括接管架，接管架包括若干同轴设置的圆环形支撑环，由上到下的若干支撑环直径依次减小，相邻两个支撑环之间通过若干L形支撑杆连接，若干支撑杆沿支撑环周向分布，支撑杆包括与支撑环轴线平行的连接段和与支撑环径向线平行的支撑段，连接段后端和支撑段后端垂直连接，连接段前端和支撑段前端分别与相邻上方支撑环下侧和相邻下方支撑环外侧连接，还包括排污管，且任意一个所述的支撑环套在所述的排污管上，且若干支撑杆的支撑段抵在污水处理筒筒口上。
利用本接管架将排污管和污水处理筒进行对接，安装时，根据排污管规格，将对应的支撑环套在排污管上，之后将接管架置于污水处理筒上方，使若干支撑杆的支撑段抵在污水处理筒筒口上，因此能快速对接任意规格的排污管和污水处理筒，以用于污水的前置过滤。
在上述的一种前置污水处理过滤装置接管架中，所述的排污管为波纹管，且所述的支撑环套在排污管的夹缝上。
因此能使支撑环稳定固定排污管。
在上述的一种前置污水处理过滤装置接管架中，所述的相邻两个支撑环直径差值相同。
在上述的一种前置污水处理过滤装置接管架中，所述的支撑杆两端分别与相邻两个支撑环焊接固定。
在上述的一种前置污水处理过滤装置接管架中，所述的支撑环上包覆有橡胶套。
因此能提高连接稳定性。
与现有技术相比，本实用新型具有如下优点：
利用本接管架将排污管和污水处理筒进行对接，安装时，根据排污管规格，将对应的支撑环套在排污管上，之后将接管架置于污水处理筒上方，使若干支撑杆的支撑段抵在污水处理筒筒口上，因此能快速对接任意规格的排污管和污水处理筒，以用于污水的前置过滤。
