申请日2017.08.10
公开(公告)日2018.04.17
IPC分类号B01D33/073; B01D33/46
摘要
本实用新型公开了一种自动除杂的工厂废水过滤装置，包括筒体和接料板，所述转筒的外端周向均匀开设有筛孔，且转筒的左右两端分别向左右两侧穿出筒体，所述筒体的左右两端均开设有与转筒对应的出料口，所述转筒的内腔壁上设有筛网，且筒体的内腔上侧设有进料斗，所述进料斗位于转筒的上侧，所述筒体的右端连接有向上的刮板，且刮板的上端抵在转筒的右端下侧，所述筒体的下端侧壁上连接有排液管。该自动除杂的工厂废水过滤装置，废水从进料斗进入，落到转筒的上端，杂质会被筛出，滚筒顺时针转动，粘在上面的杂物会被刮板刮去，弹簧的设置保证了挤压力度，这样就做到了及时清理，保证了过滤效果，无需人工清理，更方便省事。
权利要求书

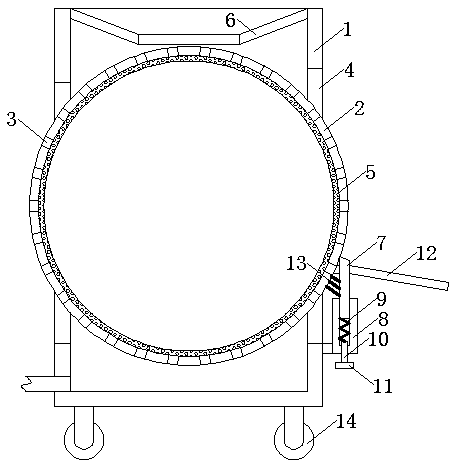

1.一种自动除杂的工厂废水过滤装置，包括筒体(1)和接料板(12)，其特征在于：所述筒体(1)呈方形，且筒体(1)内设有向后的转筒(2)，所述转筒(2)的前后端中部均连接有转轴，且转轴与筒体(1)转动连接，其中一个转轴穿过筒体(1)连接有电机，所述转筒(2)的外端周向均匀开设有筛孔(3)，且转筒(2)的左右两端分别向左右两侧穿出筒体(1)，所述筒体(1)的左右两端均开设有与转筒(2)对应的出料口(4)，所述转筒(2)的内腔壁上设有筛网(5)，且筒体(1)的内腔上侧设有进料斗(6)，所述进料斗(6)位于转筒(2)的上侧，所述筒体(1)的右端连接有向上的刮板(7)，且刮板(7)的上端抵在转筒(2)的右端下侧，所述筒体(1)的下端侧壁上连接有排液管。
2.如权利要求1所述的自动除杂的工厂废水过滤装置，其特征在于，所述刮板(7)的下端套接有导向筒(8)，且导向筒(8)内安装有弹簧(9)，所述弹簧(9)的上端抵在刮板(7)的下端，且导向筒(8)固定在筒体(1)上，所述导向筒(8)的下端插接有螺纹杆(10)，且螺纹杆(10)的上端抵在弹簧(9)的下端，所述螺纹杆(10)的下端连接有旋块(11)。
3.如权利要求1所述的自动除杂的工厂废水过滤装置，其特征在于，所述接料板(12)位于刮板(7)的右侧，且接料板(12)的前后端左侧通过连杆固定在筒体(1)上。
4.如权利要求1所述的自动除杂的工厂废水 过滤装置，其特征在于，所述刮板(7)的左端上侧设有毛刷(13)，且毛刷(13)的左端抵在转筒(2)上。
5.如权利要求1所述的自动除杂的工厂废水过滤装置，其特征在于，所述筒体(1)的下端设有万向轮(14)。
说明书
一种自动除杂的工厂废水过滤装置
技术领域
本实用新型涉及一种工厂废水处理装置，具体为一种自动除杂的工厂废水过滤装置，属于环保领域。
背景技术
工厂很多地方都有，很多工厂会排出废水，这些废水如果直接排到河流，就会造成环境污染，处于环保角度，现在工厂都会对污水进行处理降解，分解里面的化学物质，在这之前，为了更好的处理废水，一般先将杂物过滤出来，便于后序的工作更好的进行，市场上也有很多工厂废水过滤装置，但是，很多过滤出来的杂物会粘在过滤网上面，不及时清理就会降低过滤效果，而人工清理则比较费时费力。
因此我们提出一种自动除杂的工厂废水过滤装置。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种自动除杂的工厂废水过滤装置，为了解决上述技术问题，本实用新型提供了如下的技术方案：
一种自动除杂的工厂废水过滤装置，包括筒体和接料板，所述筒体呈方形，且筒体内设有向后的转筒，所述转筒的前后端中部均连接有转轴，且转轴与筒体转动连接，其中一个转轴穿过筒体连接有电机，所述转筒的外端周向均匀开设有筛孔，且转筒的左右两端分别向左右两侧穿出筒体，所述筒体的左右两端均开设有与转筒对应的出料口，所述转筒的内腔壁上设有筛网，且筒体的内腔上侧设有进料斗，所述进料斗位于转筒的上侧，所述筒体的右端连接有向上的刮板，且刮板的上端抵在转筒的右端下侧，所述筒体的下端侧壁上连接有排液管。
作为本实用新型的一种优选实施方式，所述刮板的下端套接有导向筒，且导向筒内安装有弹簧，所述弹簧的上端抵在刮板的下端，且导向筒固定在筒体上，所述导向筒的下端插接有螺纹杆，且螺纹杆的上端抵在弹簧的下端，所述螺纹杆的下端连接有旋块。
作为本实用新型的一种优选实施方式，所述接料板位于刮板的右侧，且接料板的前后端左侧通过连杆固定在筒体上。
作为本实用新型的一种优选实施方式，所述刮板的左端上侧设有毛刷，且毛刷的左端抵在滚筒上。
作为本实用新型的一种优选实施方式，所述筒体的下端设有万向轮。
本实用新型所达到的有益效果是：该自动除杂的工厂废水过滤装置，废水从进料斗进入，落到转筒的上端，杂质会被筛出，滚筒顺时针转动，粘在上面的杂物会被刮板刮去，弹簧的设置保证了挤压力度，这样就做到了及时清理，保证了过滤效果，无需人工清理，更方便省事。
