申请日2017.08.10
公开(公告)日2018.04.17
IPC分类号B01D63/08
摘要
本实用新型公开了一种小型高效活性污泥膜过滤设备，包括进水管道，所述进水管道的一端固定连接有控水阀，所述控水阀的一端固定连接有过滤格栅，所述过滤格栅的一侧固定安装有输送管道，所述输送管道的一端固定连接有活性污泥过滤主体，所述活性污泥过滤主体包括主集水管、活性污泥槽和平板式过滤膜片，所述主集水管固定安装在活性污泥槽的上端，所述活性污泥槽内部对称设有过滤膜片导轨，所述平板式过滤膜片固定卡接在过滤膜片导轨的内部，所述平板式过滤膜片的上端固定连接有滤液出水口管，所述过滤格栅的两端对称固定连接有控水阀。本实用新型活性污泥经过滤膜片阻挡被截留在槽中,不会流失,同时可增加活性污泥浓度,提高污水处理效果。
权利要求书

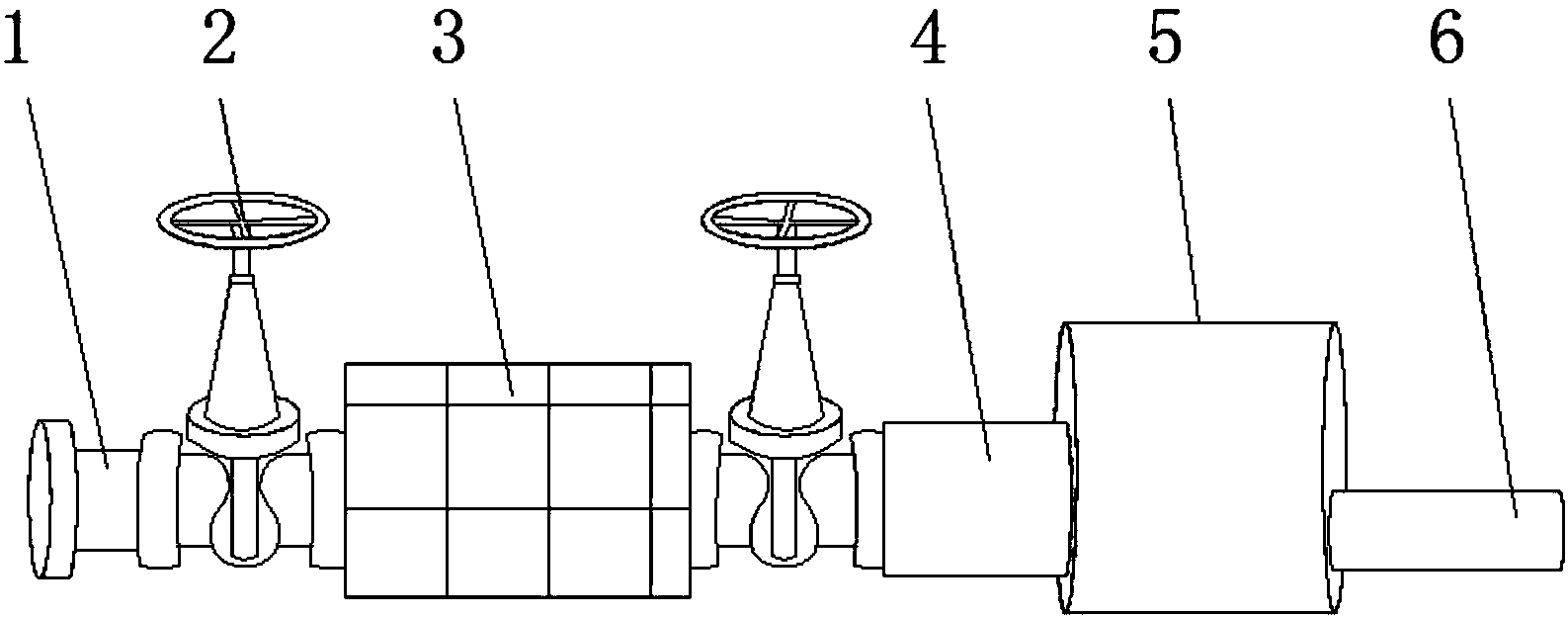

1.一种小型高效活性污泥膜过滤设备，包括进水管道(1)，其特征在于：所述进水管道(1)的一端固定连接有控水阀(2)，所述控水阀(2)的一端固定连接有过滤格栅(3)，所述过滤格栅(3)的一侧固定安装有输送管道(4)，所述输送管道(4)的一端固定连接有活性污泥过滤主体(5)，所述活性污泥过滤主体(5)包括主集水管(7)、活性污泥槽(8)和平板式过滤膜片(9)，所述主集水管(7)固定安装在活性污泥槽(8)的上端，所述活性污泥槽(8)内部对称设有过滤膜片导轨(10)，所述平板式过滤膜片(9)固定卡接在过滤膜片导轨(10)的内部，所述平板式过滤膜片(9)的上端固定连接有滤液出水口管(11)。
2.根据权利要求1所述的一种小型高效活性污泥膜过滤设备，其特征在于：所述过滤格栅(3)的两端对称固定连接有控水阀(2)。
3.根据权利要求1所述的一种小型高效活性污泥 膜过滤设备，其特征在于：所述活性污泥过滤主体(5)的一端固定连接有排水管(6)。
4.根据权利要求1或3所述的一种小型高效活性污泥膜过滤设备，其特征在于：所述滤液出水口管(11)与主集水管(7)相连通，且主集水管(7)与排水管(6)相连通。
5.根据权利要求1或3所述的一种小型高效活性污泥膜过滤设备，其特征在于：所述输送管道(4)的管径大于排水管(6)的管径。
6.根据权利要求1所述的一种小型高效活性污泥膜过滤设备，其特征在于：所述活性污泥槽(8)上设有检修口。
说明书
一种小型高效活性污泥膜过滤设备
技术领域
本实用新型涉及废水处理设备技术领域，具体为一种小型高效活性污泥膜过滤设备。
背景技术
目前许多小量废水的处理仍须采用活性污泥法，但废水处理中活性污泥法的效果常因活性污泥会不断的流失，加上水质变化、气候因素等原因，活性污泥中之菌种繁殖不易，导致处理效果不佳，严重时还可能造成整个活性污泥失效。
另一方面，现有的活性污泥法最终还须有沉淀槽将活性污泥沉淀，不仅增加占地面积，若沉淀效果不佳时，所排放出去的废水则含有许多活性污泥一起流出，造成环境污染。
本专利的技术即改善上述之问题，将活性污泥槽体改造成与膜过滤系统结合成一体化设备，不仅可将活性污泥截留在槽体中，同时可免去后续的沉淀槽，减少占地面积及简化工艺流程。
实用新型内容
本实用新型的目的在于提供一种小型高效活性污泥膜过滤设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种小型高效活性污泥膜过滤设备，包括进水管道，所述进水管道的一端固定连接有控水阀，所述控水阀的一端固定连接有过滤格栅，所述过滤格栅的一侧固定安装有输送管道，所述输送管道的一端固定连接有活性污泥过滤主体，所述活性污泥过滤主体包括主集水管、活性污泥槽和平板式过滤膜片，所述主集水管固定安装在活性污泥槽的上端，所述活性污泥槽内部对称设有过滤膜片导轨，所述平板式过滤膜片固定卡接在过滤膜片导轨的内部，所述平板式过滤膜片的上端固定连接有滤液出水口管。
优选的，所述过滤格栅的两端对称固定连接有控水阀。
优选的，所述活性污泥过滤主体的一端固定连接有排水管。
优选的，所述滤液出水口管与主集水管相连通，且主集水管与排水管相连通。
优选的，所述输送管道的管径大于排水管的管径。
优选的，所述活性污泥槽上设有检修口。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型在传统的活性污泥槽中直接设置过滤膜片导轨,然后将过滤膜片依序插入,并装上主集水管,使活性污泥槽与过滤膜片成为一体化活性污泥槽过滤设备。活性污泥经过滤膜片阻挡被截留在槽中,不会流失,同时可增加活性污泥浓度,提高污水处理效果,而过滤后的污水,水质清澈,可依不同用途再行利用。
2、本实用新型在工作时可将活性污泥有效的截留在槽体中，增加槽体中活性污泥的浓度，能有效提高废水处理效率，同时因为活性污泥的浓度提高，对废水水质、气候因素等变化，抗冲击能力也相对的提高，另一方面，本专利的技术由于采用膜过滤，除了将活性污泥完全截留在槽体中，水中其它之悬浮物、微生物、大肠杆菌等，皆可被截留，所排放出去的废水不会造成环境污染，甚至对某些废水经此设备处理后可回用至其它用途。
