申请日2017.08.10
公开(公告)日2018.04.10
IPC分类号A01G9/02; C02F1/30; C02F1/48; C02F9/14
摘要
本实用新型公开了一种生物质污水处理后的配套栽培系统，解决了目前废液的处理方式均存在污染、耗时长、成本高等问题。本实用新型包括栽培系统，通过输送管道与栽培系统连通的输送系统;即，该输送系统用于将污水和气体通过输送管道输送到栽培系统中;所述栽培系统包括设置在栽培土壤上的介质槽，铺设在介质槽内的防水弹性布，设置在介质槽内且位于防水弹性布上方的微孔管，设置在介质槽内的介质;所述微孔管通过输送管道与输送系统连通。本实用新型能有效避免传统以土地消纳废液的模式导致的耗时长、成本高的问题，能有效达到生物质污水处理后的零排放和回收增效的效果。
权利要求书

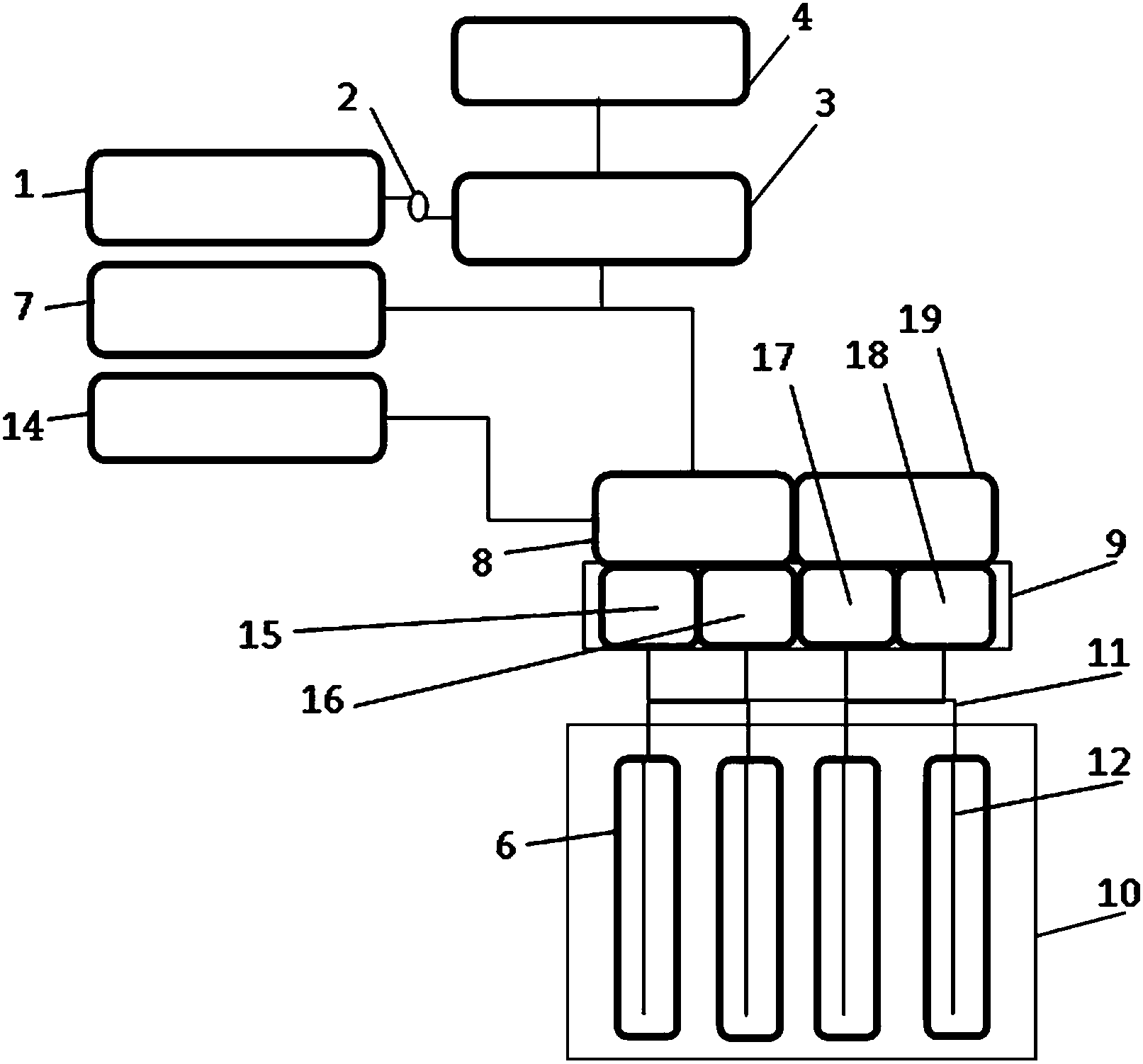

1.一种生物质污水处理后的配套栽培系统，其特征在于，包括栽培系统(10)，通过输送管道(11)与栽培系统(10)连通的输送系统;
所述栽培系统(10)包括设置在栽培土壤(24)上的介质槽(6)，铺设在介质槽(6)内的防水弹性布(21)，设置在介质槽(6)内且位于防水弹性布(21)上方的微孔管(12)，设置在介质槽(6)内的介质(5);所述微孔管(12)通过输送管道(11)与输送系统连通。
2.根据权利要求1所述的一种生物质污水处理后的配套栽培系统，其特征在于，所述微孔管(12)设置在介质槽(6)内底端位置处，邻近所述介质槽(6)的栽培土壤(24)上还设置有档板(20)，所述档板(20)上还设置有空隙。
3.根据权利要求2所述的一种生物质污水处理后的配套栽培系统，其特征在于，所述档板(20)上还套接有用于罩住介质槽(6)的弹性布罩(22)。
4.根据权利要求1所述的一种生物质污水处理后的配套栽培系统，其特征在于，所述输送系统上还连接有清水储存池(14)，所述输送系统将清水储存池(14)中的清水输送到介质槽(6)中。
5.根据权利要求1所述的一种生物质污水 处理后的配套栽培系统，其特征在于，所述输送系统包括通水泵(8)和通气泵(19)。
6.根据权利要求1所述的一种生物质污水处理后的配套栽培系统，其特征在于，还包括设置在输送管道(11)上用于对输送入栽培系统(10)内的污水或/和气体进行处理的物理农业装置(9)。
7.根据权利要求6所述的一种生物质污水处理后的配套栽培系统，其特征在于，所述物理农业装置(9)为高温蒸气发生器(15)、负离子产生器(16)、超声波空化器(17)和磁化水生成器(18)中的一种或多种。
8.根据权利要求1所述的一种生物质污水处理后的配套栽培系统，其特征在于，所述污水存储在废液储液池(7)中，所述废液储液池(7)中的污水均是经过预处理系统处理后的污水;所述预处理系统包括储液池(1)，用于对储液池(1)内物质进行固液分离的固液分离装置(3)，将固液分离装置(3)分离出的废渣进行处理的固态发酵系统(4);所述固液分离装置(3)分离出的废液则排入废液储液池(7)中作为污水进行存储。
9.根据权利要求8所述的一种生物质污水处理后的配套栽培系统，其特征在于，所述储液池(1)中的物质通过污水泵(2)输送到固液分离装置(3)中。
10.根据权利要求8所述的一种生物质污水处理后的配套栽培系统，其特征在于，所述固液分离装置(3)选自叠螺式离心机、圆筛式固液分离机、挤压式压滤机中的一种。
说明书
一种生物质污水处理后的配套栽培系统
技术领域
本实用新型涉及栽培系统，具体涉及一种生物质污水处理后的配套栽培系统。
背景技术
所谓的生物质污水，是指动物、植物、微生物等生物质在生产、加工及纯化过程中，所产生含高浓度生物质的有机废水。一般植物及微生物性生物质污水如酒厂、氨基酸厂、酱油厂等，动物性生物质污水如奶(蛋、肉)制品厂、屠宰厂、养殖场等，其现有大部分生物质污水皆经处理后排放。
生物质污水中有机物含量高，除按水质特点进行适当预处理外，大多数均采用生化处理，不论是采用两级曝气池或两级生物滤池，或多级生物转盘，或联合使用两种生物处理装置，或采用厌氧—需氧串联的生物处理系统，其所产生废液、废渣的处理消纳，已成为必须要解决的问题。
生物质污水虽然可以通过无害化处理达标，其废渣可发酵后出售，但其废液不论达标与否，根本问题是长期排入附近水体，易出现附近表层土壤盐渍，或排入河、湖、海造成水华的问题。
而采用传统以土地消纳废液的模式时，不管是果树还是粮食，因作物周期长、消耗有限，废液的运送过程既麻烦成本也高，加上用人工将废液稀释后浇灌作物也导致经济上不符成本的情况，导致传统以土地消纳废液的模式总体来说不够理想。并且传统以土地消纳废液的模式还会因废液中的病原菌残留在作物叶片上，造成传染疾病的风险。
因此，如何高效率的利用生物质污水处理后的末端废液、废渣，寻找经济高效的解决方法，取代以往长期达标后排放的污染问题，是保护生态环境和人类健康的一个亟待解决的问题。
实用新型内容
本实用新型所要解决的技术问题是：目前废液的处理方式均存在污染、耗时长、成本高等问题，目的在于提供一种生物质污水处理后的配套栽培系统，该系统可以有效避免污水直接排放到水体中造成污染等问题，而且还能有效避免传统以土地消纳废液的模式导致的耗时长、成本高的问题，能有效达到生物质污水处理后的零排放和回收增效的效果。
本实用新型通过下述技术方案实现：
一种生物质污水处理后的配套栽培系统，包括栽培系统，通过输送管道与栽培系统连通的输送系统;即，该输送系统用于将污水和气体通过输送管道输送到栽培系统中;
所述栽培系统包括设置在栽培土壤上的介质槽，铺设在介质槽内的防水弹性布，设置在介质槽内且位于防水弹性布上方的微孔管，设置在介质槽内的介质;所述微孔管通过输送管道与输送系统连通。
本实用新型使用时，只需在介质槽中的介质上栽培耗肥耗水量特别大的果蔬即可;通过种植耗肥耗水量特别大的果蔬，介质槽可消纳更大量的污水;污水在介质槽中经过微生物发酵、水果蔬根部进一步净化，达到零排放的标准，不会对环境造成污染。本实用新型通过栽培系统的优化设置，能有效将污水和栽培土壤隔离开来，进而有效避免栽培土壤的污染;并且，本实用新型中的污水直接通过输送系统运送到介质中，不会在运送及施用过程产生臭气，不会污染叶菜类作物。
进一步，所述微孔管设置在介质槽内底端位置处，邻近所述介质槽的栽培土壤上还设置有档板，所述档板上还设置有空隙。
本实用新型中通过微孔管设置在介质槽内底端的方式，能最大化的对介质槽内的介质处理。即，当微孔管排出的是气体时，能有效使气体最大化的分配到介质槽内各个部位的介质位置处，使气体分布更加均匀，能更好地促使污水在介质槽中充分腐熟并提供养分;当微孔管排出的是液体时，与档板以及档板上的空隙配合，有利于在污水量大时，便于查看是否有溢出，避免淹水伤害植物根系。
进一步，所述档板上还套接有用于罩住介质槽的弹性布罩。
作物栽培后，为了能有效达到再利用、防治连作障碍的目的，可以对介质槽内介质进行高温消毒、杀菌处理。根据本实用新型栽培系统的结构的优化，本实用新型的消毒方式如下：通过在介质槽上方设置一块弹性布罩罩住该介质槽，通过与介质槽内铺设的防水弹性布形成一个相对密闭的空间，保住蒸气不外泄，减少能耗，然后通过微孔管向介质中通入高温气体，即可有效实现介质槽内介质的杀菌消毒，消毒杀菌的操作简便，无需人工处理，减少人工成本。而且，采用本实用新型中的高温气体杀菌的方式，该高温气体冷却后还能冷凝成液态水，进而能供给下一次种植的作物吸收，极大地降低了成本。
优选地，所述输送系统上还连接有清水储存池，所述输送系统将清水储存池中的清水输送到介质槽中。通过清水输送到介质槽中的方式能有效调节污水浓度，进而适用于不同物种的种植。
进一步，本实用新型还包括设置在输送管道上用于对输送入栽培系统内的污水或/和气体进行处理的物理农业装置。本实用新型通过物理农业装备对污水和气体进行处理，可以预防输送管道积累病虫害及促进植物生长。
更进一步，所述输送系统包括通水泵和通气泵。所述物理农业装置为高温蒸气发生器、负离子产生器、超声波空化器和磁化水生成器中的一种或多种。
本实用新型中启用输送系统中的通水泵时，当通水泵输出的是污水时，污水可以经过超声波空化器处理后排入介质槽内，污水通过超声波空化器处理后，具有效防止输送管道中厌氧菌群生长和鸟粪石沉淀堵管等效果，并进一步降低污水中的CODcr和氨氮，同时空化作用具破碎功能，对废液进行减菌、消毒;当通水泵输出的是清水时，可以通过磁化水生成器处理后排入介质槽内，磁化水生成器处理后的磁化水具有增高微生物活性及促进植物生长的功能;当通水泵泵出的液体经过高温蒸气发生器处理后，该产生的高温气体可以作为作物栽培后栽培系统的消毒能源，有效防治连作障碍。启用输送系统中的通气泵时，输出的气体经过负离子产生器处理后排入介质槽内，该气体的通入不仅仅能加速使污水在介质槽中腐熟并提供养分，负离子空气具有效防止输送管道污水二次产气爆管、厌氧菌落群生长和鸟粪石沉淀等堵管的情况，同时具有降低介质槽中的臭气及水分，促进作物根部健康的效果。
进一步，所述微孔管的输入端与输送管道的输出端连通。
为了有效使污水能更好地从微孔管中排放入介质槽内，避免污水中具有较多的固体料导致堵管的情况发生，所述污水存储在废液储液池中，所述废液储液池中的污水均是经过预处理系统处理后的污水;所述预处理系统包括储液池，用于对储液池内物质进行固液分离的固液分离装置，将固液分离装置分离出的废渣进行处理的固态发酵系统;所述固液分离装置分离出的废液则排入废液储液池中作为污水进行存储。
为了能有效的对生物质污水进行完全的处理，固态发酵系统处理后的废渣可以作为介质投放到介质槽中，生物质污水处理更加完全。
更进一步，所述储液池中的物质通过污水泵输送到固液分离装置中。所述固液分离装置选自叠螺式离心机、圆筛式固液分离机、挤压式压滤机中的一种，可以将粒径大于200目筛网的废渣快速过滤;所述固液分离装置优选为叠螺式离心机。
本实用新型与现有技术相比，具有如下的优点和有益效果：
1、本实用新型能有效达到生物质污水处理后的零排放和回收增效的效果;
2、本实用新型中的污水直接通过输送系统运送到介质中，不会在运送及施用过程产生臭气，不会污染叶菜类作物，并且，减少人工投入成本;
3、本实用新型通过物理农业装备对污水和气体进行处理，可以预防输送管道积累病虫害及促进植物生长，效果更加显著。
