申请日2017.08.10
公开(公告)日2018.03.30
IPC分类号F24D19/08
摘要
一种新型冷凝水处理装置，包括用于承接冷凝水的接水管，所述接水管包括位于其底部的排水口、位于顶部的入口、位于内部的液封腔体及导流腔体，排水口与导流腔体连通，液封腔体和导流腔体通过两者的顶部连通。本实用新型冷凝水处理装置既能充分接收冷凝水，亦能在冷凝壁挂炉排烟口被堵塞的情况下，保持液封，防止烟气泄露。
权利要求书

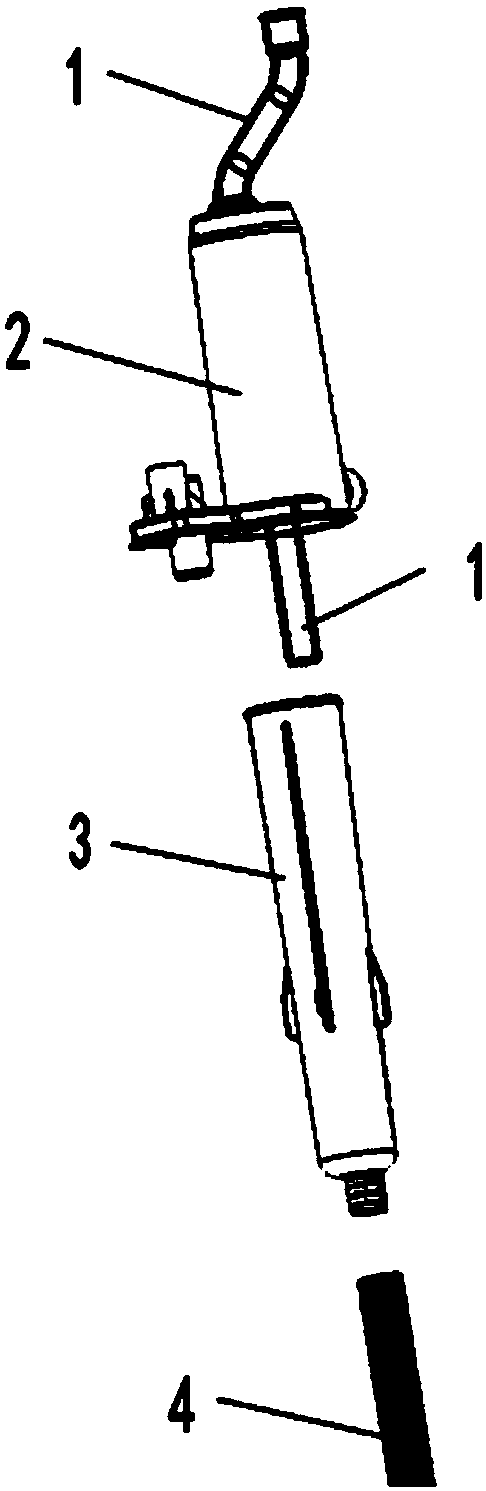

1.一种新型冷凝水处理装置，包括用于承接冷凝水的接水管(3)，其特征在于，所述接水管(3)包括位于其底部的排水口(33)、位于顶部的入口(34)、位于内部的液封腔体(35)及导流腔体(36)，排水口(33)与导流腔体(36)连通，液封腔体(35)和导流腔体(36)通过两者的顶部连通。
2.根据权利要求1所述新型冷凝水处理装置，其特征在于，所述冷凝水处理装置包括上端与壁挂炉冷凝水出水口对接的出水管(1)，出水管(1)下端伸入液封腔体(35)底部。
3.根据权利要求2所述新型冷凝水处理装置，其特征在于，所述冷凝水处理装置包括安装在壁挂炉底壳的固定架(2)，接水管(3)入口(34)插装在固定架(2)内，出水管(1)穿过固定架(2)再伸入液封腔体(35)底部。
4.根据权利要求1所述新型冷凝水处理装置，其特征在于，所述排水口(33)连接有用于将冷凝水导流到壁挂炉外的排水管(4)。
5.根据权利要求1所述新型冷凝水处理装置，其特征在于，所述接水管(3)内设有将液封腔体(35)和导流腔体(36)分隔开的隔板。
6.根据权利要求1所述新型冷凝水处理装置，其特征在于，所述接水管(3)为U型管。
7.根据权利要求1-6任一项所述新型冷凝水 处理装置，其特征在于，所述接水管(3)外部沿轴向设有若干导向筋(31)。
8.根据权利要求7所述新型冷凝水处理装置，其特征在于，所述导向筋(31)上部呈斜向下的尖状、下部呈矩形状。9.根据权利要求7所述新型冷凝水处理装置，其特征在于，所述导向筋(31)下部设有用于将接水管(3)卡装固定在壁挂炉底壳上的卡扣接口(32)。
说明书
一种新型冷凝水处理装置
技术领域
本实用新型涉及一种新型冷凝水处理装置，具体是一种用于冷凝壁挂炉上的新型冷凝水处理装置。
背景技术
全预混冷凝壁挂炉以高效低排放为显著特点，成为采暖炉中最高端的产品。由于将燃烧烟气充分降温，使烟气中的水蒸气凝结充分并释放其中的热量，从而最大限度地提高换热效率，因此冷凝壁挂炉在工作过程中将产生大量的冷凝水;同时由于燃气中含有硫成分，燃烧后产生的二氧化硫等硫化物溶解于冷凝水中，导致冷凝水含有硫酸、亚硫酸等物质，成为具有强酸性的液体。
为了防止具有强酸性的冷凝水直接排放到室外，污染环境或对室外一些金属造成腐蚀，国家标准要求冷凝壁挂炉排放冷凝水前必须经过中和处理，如无中和处理则必须排放到非金属的排污水道中。而且在工作过程中，冷凝水不允许从换热器中的冷凝水通道中泄漏出来。因此为了满足国家标准要求，充分收集冷凝水然后排出冷凝壁挂炉之外，成为了冷凝壁挂炉的一项关键技术。
另外，标准中对冷凝壁挂炉的抗风性能有具体的要求。在排烟管被堵塞的情况下，燃烧腔内部压力将升高，冷凝水处理装置中的冷凝水将被迫排出冷凝壁挂炉之外。而标准要求在排烟管堵塞直到燃烧停止时，冷凝水通道中都不允许有烟气泄漏，这就要求在烟管堵塞、冷凝水处理装置中冷凝水被迫排出的情况下，冷凝水不能被完全排出，必须剩余部分冷凝水，才能形成水封，防止烟气泄漏出冷凝水通道。
综上所述，冷凝水处理装置的具体技术要求是充分收集冷凝水以及具有足够高的水封，防止排烟口被堵塞的情况下产生烟气外漏。
发明内容
本实用新型的目的在于克服上述现有技术存在的不足，而提供一种新型冷凝水处理装置，其既能充分接收冷凝水，亦能在冷凝壁挂炉排烟口被堵塞的情况下，保持液封，防止烟气泄露。
本实用新型的目的是这样实现的：
一种新型冷凝水处理装置，包括用于承接冷凝水的接水管，所述接水管包括位于其底部的排水口、位于顶部的入口、位于内部的液封腔体及导流腔体，排水口与导流腔体连通，液封腔体和导流腔体通过两者的顶部连通。
所述冷凝水处理装置包括上端与壁挂炉冷凝水出水口对接的出水管，出水管下端伸入液封腔体底部。
所述冷凝水处理装置包括安装在壁挂炉底壳的固定架，接水管入口插装在固定架内，出水管穿过固定架再伸入液封腔体底部。
所述排水口连接有用于将冷凝水导流到壁挂炉外的排水管。
所述接水管内设有将液封腔体和导流腔体分隔开的隔板。
所述接水管为U型管。
所述接水管外部沿轴向设有若干导向筋。
所述导向筋上部呈斜向下的尖状、下部呈矩形状。
所述导向筋下部设有用于将接水管卡装固定在壁挂炉底壳上的卡扣接口。
本实用新型有益效果如下：
本冷凝水处理装置在设计时充分考虑了其性能的要求、安装和维护的便利性，概括地说，其有益效果如下：
保证冷凝水被充分收集处理，不会未经处理排出或泄露到冷凝壁挂炉外部;
保证在某些极限状况下，如冷凝壁挂炉的排烟口被堵塞，烟气不会通过冷凝水处理装置泄露到冷凝壁挂炉外部，从而危害用户;
冷凝水处理装置安装的时候不需要螺钉、卡环等额外零件，也不需要借助其他任何的工具，可快速地安装好接水管，也可快速方便地对接水管进行拆卸、维护及清洗，提高安装和维修人员的工作效率，减少人工成本。
