申请日2017.08.10
公开(公告)日2018.03.27
IPC分类号C02F1/30
摘要
本实用新型公开了一种新型动态可磁分离光催化污水处理装置,该装置包括支架、磁性盘、直筒型玻璃反应器，在磁性盘中吸附有磁性光催化剂，磁性盘固定于直筒型玻璃反应器内，直筒型玻璃反应器固定在支架上，直筒型玻璃反应器上部设置有出水口、直筒型玻璃反应器下部设置有进水口，所述出水口与出水管相连，进水口与进水管相连，在所述支架与直筒型玻璃反应器之间固定设有反光镜。所述反光镜可二次利用太阳光。本实用新型能够充分利用太阳光,催化剂能在所处理液体中分层分散,且在处理结束后能通过磁场回收催化剂,避免产生二次污染同时实现催化剂的循环利用,且回收催化剂的过程非常便捷易行，最终实现提高催化剂的催化效率和降低处理成本。
权利要求书

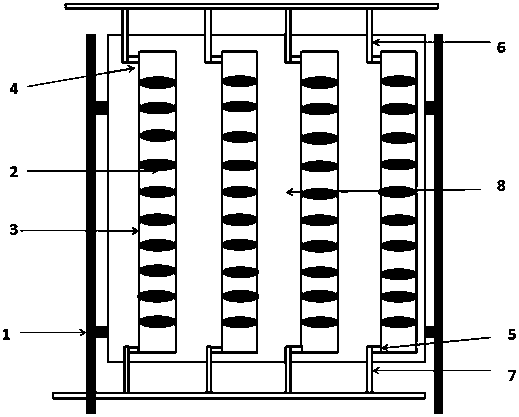

1.一种新型动态可磁分离光催化污水 处理装置,其特征在于，该装置包括支架(1)、磁性盘(2)、直筒型玻璃反应器(3)，在所述磁性盘(2)中吸附有磁性光催化剂，所述磁性盘(2)固定于直筒型玻璃反应器(3)内，直筒型玻璃反应器(3)固定在支架(1)上，所述直筒型玻璃反应器(3)上部设置有出水口(4)、直筒型玻璃反应器下部设置有进水口(5)，所述出水口(4)与出水管相连(6)，所述进水口(5)与进水管(7)相连，在所述支架(1)与直筒型玻璃反应器(3)之间固定设有反光镜(8)。
2.根据权利要求1所述的新型动态可磁分离光催化污水处理装置,其特征在于，所述直筒型玻璃反应器(3)的中轴线与水平面之间的夹角α为[0°，60°]。
3.根据权利要求1所述的新型动态可磁分离光催化污水处理装置,其特征在于，所述直筒型玻璃反应器和磁性盘均为圆柱型,磁性盘均匀的固定在直筒型玻璃反应器内。
4.根据权利要求1所述的新型动态可磁分离光催化污水处理装置,其特征在于，所述直筒型玻璃反应器位石英玻璃反应器、有机玻璃反应器或钢化玻璃反应器。
5.根据权利要求1所述的新型动态可磁分离光催化污水处理装置,其特征在于，所述磁性光催化剂为CoFe/CoFe2O4@TiO2核壳结构催化剂。
说明书
一种新型动态可磁分离光催化污水处理装置
技术领域
本实用新型属于水处理领域，具体涉及一种新型动态可磁分离光催化污水处理装置。
背景技术
工业废水的综合治理问题目前已成为环境科学界亟待解决的一大难题。在污水处理领域,悬浆型光催化反应器因其高比表面积和良好的分散性,同时反应液和催化剂之间几乎不存在质量传递的限制,因而光催化降解效率极高,而受到普遍的关注,相继开发出各类形式的悬浮式反应器,如鼓泡床式、降膜式、复合抛物线等,用以提高光的利用率和催化效率。然而,由于所需催化剂非常细小,常规分离方法难以将催化剂分离,这使得悬浮式反应器工程放大受到限制。
TiO2作为一种高活性的光催化剂能够彻底氧化分解许多难降解的有机污染物,且具有无毒、催化活性高、无二次污染、可分离性等优点,因此在有机物污水处理方面具有极其重要的应用价值。而目前所涉及的光催化反应器大多是采用紫外灯作为光源来激发光催化剂,结构复杂,制造成本、处理成本较高,使用寿命短,这限制了光催化技术的大规模应用。
发明内容
针对现有技术中存在的问题，本实用新型提供一种能充分利用太阳光,降低制造成本和处理成本的新型动态可磁分离光催化污水处理装置，能够充分利用太阳光,且在降解处理结束后能通过磁场回收磁性光催化剂,避免产生二次污染，同时，实现催化剂的循环利用,最终实现提高催化剂的催化效率和降低处理成本。
为实现上述目的，本实用新型采用以下技术方案：
一种新型动态可磁分离光催化污水处理装置,该装置包括支架、磁性盘、直筒型玻璃反应器，在所述磁性盘中吸附有磁性光催化剂，所述磁性盘固定于直筒型玻璃反应器内，直筒型玻璃反应器固定在支架上，所述直筒型玻璃反应器上部设置有出水口、直筒型玻璃反应器下部设置有进水口，所述出水口与出水管相连，所述进水口与进水管相连，在所述支架与直筒型玻璃反应器之间固定设有反光镜。所述反光镜可二次利用太阳光。
所述直筒型玻璃反应器的中轴线与水平面之间的夹角α为[0°，60°]。
所述直筒型玻璃反应器和磁性盘均为圆柱型,磁性盘均匀的固定在直筒型玻璃反应器内。
所述直筒型玻璃反应器位石英玻璃反应器、有机玻璃反应器或钢化玻璃反应器。
所述磁性光催化剂为CoFe/CoFe2O4@TiO2核壳结构催化剂，该磁性光催化剂同时具有较高可见光活性和强磁性,但不局限于该催化剂,而应该理解为任何一种已知的磁性光催化剂。
与现有技术相比，本实用新型提供的装置结构简单,制造成本低,本实用新型利用可磁分离可见光催化剂的磁分离特性和较高可见光活性的特点,提供一种能够充分利用太阳光,催化剂能在所处理液体中分层分散,且在处理结束后能通过磁场回收催化剂,避免产生二次污染同时实现催化剂的循环利用, 且回收催化剂的过程非常便捷易行，最终实现提高催化剂的催化效率和降低处理成本的一种动态式光催化污水处理装置。
