申请日1996.07.01
公开(公告)日1997.07.23
IPC分类号B01D39/14; B01D29/15; C02F1/28
摘要

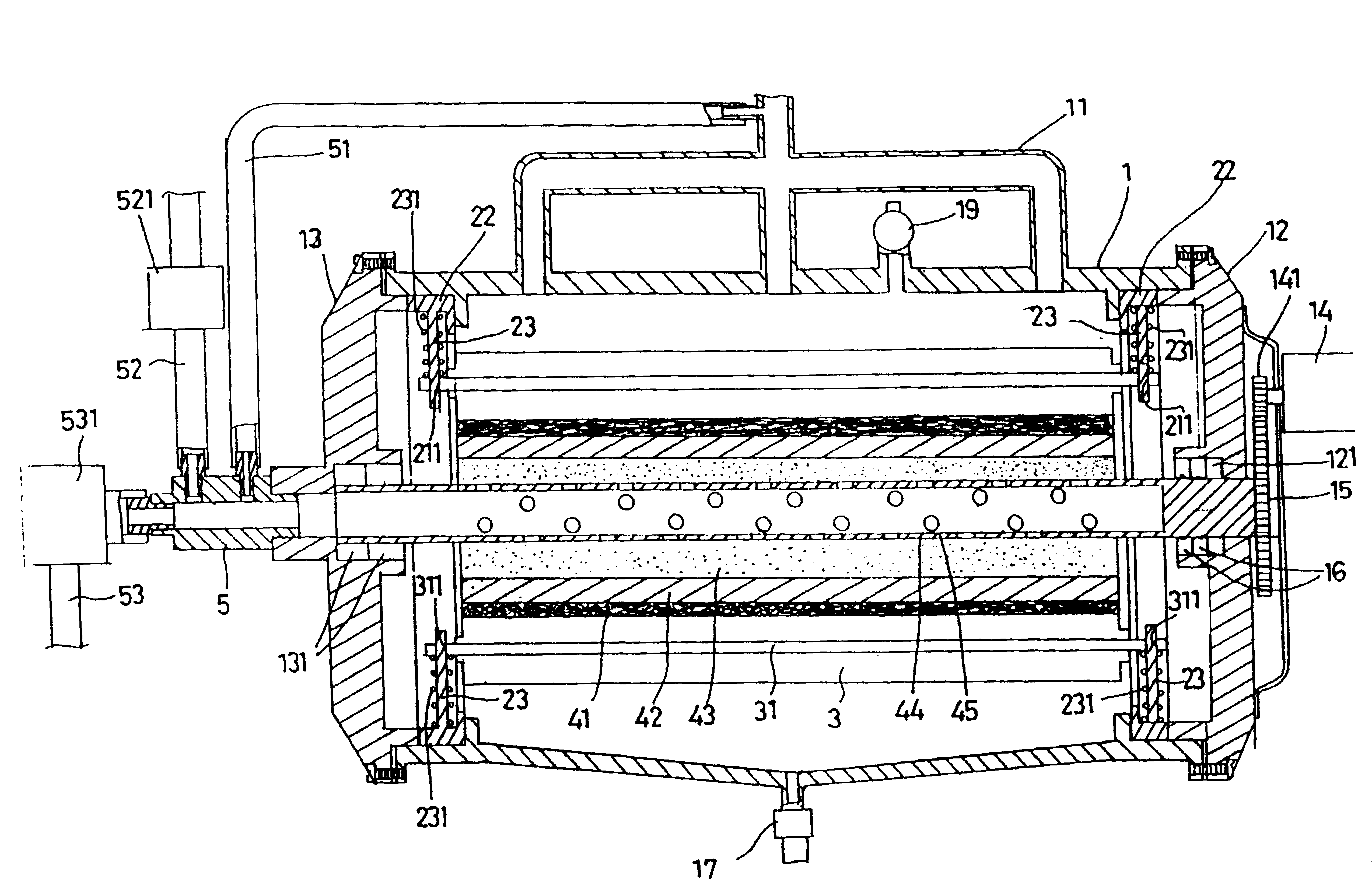

本实用新型是有关一种污水、净水处理机的结构，其中，滤芯两侧各有一滚筒，滚筒压触于滤芯表面的PU层，PU层内还有陶磁层、活性炭层、滤网及多孔轴管，在轴管一端有一齿轮，马达带动齿轮使滤芯旋转，以上均通过前后盖安装在本体上，在滤芯轴管前盖处接有分流管，在分流管上有一回流管，分流管上设有一有电磁阀及加压泵的逆洗管，当分流管上电磁阀关闭时，则使逆洗管上电磁阀开启，这样反复动作可清洗滤芯表面的杂垢，本装置可有效达到处理污水、净水的效果。
権利要求書
1、一种污水、净水处理机的结构，其主要是由筒形本体、架体、滤心、固定 座、滚筒、前盖、后盖、马达、齿轮、分流管、电磁阀、回流管、逆洗管、净水 管及加压泵等构件所组成，其特征在于：于本体上方连设有一歧管以将污水或未 过滤的水导入，于本体的前后适当位置则各固设有两对称延伸杆的固定座，于本 体轴向两侧各设有滚筒，于该两滚筒的轴两端均设有孔，而分别使前述固定座的 延伸杆穿过孔，于本体的中央轴心平行处设有一滤心，并使该两滚筒恰夹合于滤 心的两侧，并靠设于固定座每一延伸杆上所设弹簧的恢复力推顶该两滚筒的轴两 端，而使滚筒以适当的压力压触于滤心表面有毛细孔的发泡PU层，该发泡PU 层是有拦截杂垢的作用，于滤心的发泡PU层向内依序设有高过滤效果的陶磁 层、有除臭的活性碳层、滤网及一有多数孔的轴管，于本体的前后两侧各锁配一 呈密闭状态的前盖及后盖，其中该滤心的轴管后端是穿过后盖中央所设防漏轴封 及轴承后而穿出于后盖外，并于该轴管的末端设有一齿轮，并靠一设于后盖上并 有齿轮的马达传动而使整个滤心得以产生旋转，而靠滚筒的压触而可将发泡PU 层的杂垢挤压出，而使杂垢沉淀累积于本体底部，藉本体底部所设的阀而可排 出，该滤心轴管的前端则穿入前盖中央所设的轴承于前盖续衔接一分流管，于分 流管上是分别衔接有一将净水回流至歧管以达稀释作用的回流管、一有电磁阀及 加压泵的逆洗管及一有电磁阀的净水管，于每一适当间隔时间使净水管的电磁阀 关闭，并使逆洗管的电磁阀开启并靠加压泵将净水由滤心的轴管内逆向由滤心的 内而外挤压以使附于滤心发泡PU层的杂垢得以冲刷脱落，于本体顶部设有一自 动排气阀以达适时排气的效果。
说明书
污水、净水处理机的结构
本实用新型是有关一种污水，净水处理机的结构，尤指一种于滤心的两侧各 设有一滚筒，该滚筒的上下两端均设有一弹簧的恢复力使该两滚筒保持压角于滤 心表面的有毛细孔发泡PU层，该滤心由外向内除最外层的发泡PU层外依序为 陶磁层，活性碳层、滤网及一有多也的轴管，于该轴管的末端是穿过后盖并设有 一齿轮，并靠一马达的传动而使滤心产生旋转，而使附着于滤心外层发泡PU层 之较粗颗粒污垢受滤心两侧所设滚筒的滚压而被挤出，而通过滤心的水则由轴管 导至前盖的分流管，于该分流管上衔接有一回流管以将过滤后的部分净水回流至 本体顶部的污水流入歧管以稀释污水，于分流管上又设有一有电磁阀及加压泵的 逆洗管，当设于分流管末端并有电磁阀的净水管的电磁阀关闭时则使逆洗管的电 磁阀开启并藉加压泵将净水反向压入轴管，而由内向外压出，以使滤心表面的杂 垢得以被冲洗掉，另于一特定间隔时间开启本体下方所设电磁阀将污水泄出后的 同时启动马达使滤心产生高速旋转，而靠离心力将附着于滤心表层的污水暨杂垢 撤底抛出以达污水、净水处理及可达逆洗使滤心寿命增长，并藉本体顶部所设的 自动排气阀产生适时的排气。
一般传统式污水处理装置，其除使用一般过滤滤心外为使附着滤心外的杂垢 得以去除，其大多使用三种方式，一种即是以固定式刀具将附着于滤心表面的杂 垢刮除，但一边刮除则又很快附着杂垢，且此种不断刮除的方式则将使滤心越刮 越薄且不经济，而另一种方式则是以固定式的刷予以刷除滤心表面的杂垢，但刷 子刷除甚为费力，及刷除部位不均且刷子极易产生疲乏而使效果不佳，且第三种 即为定期人工清洗方式，费时且费功，因此均将产生过滤效果不佳的情形。
本实用新型的目的在于克服上述缺点，提供一种新型的污水、净水处理机的 结构。
本实用新型的特征在于，于本体上方连设有一歧管以将污水或未过滤的水导 入，于本体的前后适当位置则各固设有两对称延伸杆的固定座，于本体轴向两侧 各设有滚筒，于该两滚筒的轴两端均设有孔，而分别使前述固定座的延伸杆穿过 孔，于本体的中央轴心平行处设有一滤心，并使该两滚筒恰夹合于滤心的两侧， 并靠设于固定座每一延伸杆上所设弹簧的恢复力推顶该两滚筒的轴两端，而使滚 筒以适当的压力压触于滤心表面有毛细孔的发泡PU层，该发泡PU层是有拦截 杂垢的作用，于滤心的发泡PU层向内依序设有高过滤效果的陶磁层、有除臭的 活性碳层、滤网及一有多数孔的轴管，于本体的前后两侧各锁配一呈密闭状态的 前盖及后盖，其中该滤心的轴管后端是穿过后盖中央所设防漏轴封及轴承后而穿 出于后盖外，并于该轴管的末端设有一齿轮，并靠一设于后盖上并有齿轮的马达 传动而使整个滤心得以产生旋转，而靠滚筒的压触而可将发泡PU层的亲杂挤压 出，而使杂垢沉淀累积于本体底部，藉本体底部所设的阀而可排出，该滤心轴管 的前端则穿入前盖中央所设的轴承于前盖续衔接一分流管，于分流管上是分别衔 接有一将净水回流至歧管以达稀释作用的回流管、一有电磁阀及加压泵的逆洗管 及一有电磁阀的净水管，于每一适当间隔时间使净水管的电磁阀关闭，并使逆洗 管的电磁阀开启并靠加压泵将净水由滤心的轴管内逆向由滤心的内而外挤压以使 附于滤心发泡PU层的杂垢得以冲刷脱落，于本体顶部设有一自动排气阀以达适 时排气的效果。
