申请日2017.08.10
公开(公告)日2018.04.03
IPC分类号B01D21/02; C02F1/52
摘要
本实用新型为一种人造石用污水循环处理系统，蓄水池收集车间的污水，经抽水泵抽至第一沉淀罐，第一沉淀罐与第二沉淀罐和清水罐间连接并联的第一溢流管，第二沉淀罐和清水罐间连接有第二溢流管，第一沉淀罐、第二沉淀罐和清水罐的高度逐渐降低，因此方便上方清水的溢流，最终使清水罐收集到处理后的清水循环使用，其中第一溢流管和第二溢流管的设计使第一沉淀罐、第二沉淀罐和清水罐间为并联的连接关系，如此不用担心某处管道堵塞影响整体系统的运行，并且在不停工停产的情况下可以进行故障排查。
权利要求书
1.一种人造石用污水循环处理系统，其特征在于：包括收集污水的蓄水池，所述蓄水池内设有抽水泵，所述抽水泵的出水管连接三通，所述三通连接第一沉淀罐的进水管，所述第一沉淀罐旁边依次设有第二沉淀罐和清水罐，所述第一沉淀罐、第二沉淀罐和清水罐的高度逐渐降低，所述第一沉淀罐连接并联的第一溢流管，所述第一溢流管分别通入第二沉淀罐和清水罐的顶部，所述第二沉淀罐和所述清水罐间设有第二溢流管，所述清水罐上方设有通往车间的清水管，所述第一沉淀罐、第二沉淀罐和清水罐的底部均设置有阀门，所述阀门连通污水管，所述污水管连接污水池。
2.根据权利要求1所述一种人造石用污水循环处理系统，其特征在于：所述三通连通高压水管，所述高压水管连通所述第一沉淀罐的罐壁，所述第一沉淀罐的罐壁上装设有加压装置。
3.根据权利要求2所述一种人造石用污水循环处理系统，其特征在于：所述高压水管连接若干并联的高压支管，所述高压支管连通所述第一沉淀罐的罐壁，所述第一沉淀罐的罐壁上装设有加压装置。
4.根据权利要求1所述一种人造石用污水循环处理系统，其特征在于：所述蓄水池内设有与所述抽水泵相同的二号抽水泵，所述二号抽水泵与所述第一沉淀罐管道连接。
5.根据权利要求1所述一种人造石用污水循环处理系统，其特征在于：所述第一溢流管和所述第二溢流管上分别独立设置有闸阀。
说明书
一种人造石用污水 循环处理系统
技术领域
本实用新型涉及人造石制造技术领域，尤其涉及一种人造石用污水循环处理系统。
背景技术
人造石是一种新型环保复合材料，成分主要是树脂、铝粉、颜料和固化剂，相比不锈钢、陶瓷等传统建材，人造石不但功能多样、颜色丰富，应用范围也更加广泛。人造石无毒性、放射性，阻燃、不粘油、不渗污、抗菌防霉、耐磨、耐冲洗、易保养、无缝拼接、造型百变。
人造石在生产过程中需要对板材表面进行打磨、抛光处理，打磨抛光过程中又必须在有水润滑的情况下进行，以降低石材打磨时的温度，保证石材打磨的光洁度。由于人造石产线长、规模大、设备多、用水量大，因此需要一套完整的污水循环处理系统，以达到水资源的循环利用，降低能耗，节约成本，提高生产率。
申请号为201520621480.3的中国实用新型专利“一种人造石车间污水处理系统”公开了一种人造石车间污水处理系统，通过依次管道连接的污水泵、沉淀搅拌池、压滤机、蓄水池、抽水泵、若干工作台实现污水循环处理，避免污水随意排放而造成的环境污染和水资源的浪费。
但是人造石的生产由于其特殊性，产生的废水中含有大量的石灰石粉末，因此收集的污水容易造成循环水处理系统中的设备堵塞，而现有技术中管道都是串联连接，因此在生产过程中很容易造成管道堵塞使整套系统的使用出现问题，并且维修时间长。
发明内容
本实用新型的目的是针对以上技术问题，提供一种人造石用污水循环处理系统。

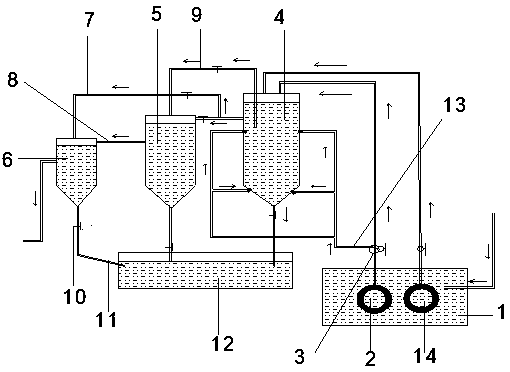

一种人造石用污水循环处理系统，包括收集污水的蓄水池，所述蓄水池内设有抽水泵，所述抽水泵的出水管连接三通，所述三通连接第一沉淀罐的进水管，所述第一沉淀罐旁边依次设有第二沉淀罐和清水罐，所述第一沉淀罐、第二沉淀罐和清水罐的高度逐渐降低，所述第一沉淀罐连接并联的第一溢流管，所述第一溢流管分别通入第二沉淀罐和清水罐的顶部，所述第二沉淀罐和所述清水罐间设有第二溢流管，所述清水罐上方设有通往车间的清水管，所述第一沉淀罐、第二沉淀罐和清水罐的底部均设置有阀门，所述阀门连通污水管，所述污水管连接污水池。
在其中一个实施例中，所述三通连通高压水管，所述高压水管连通所述第一沉淀罐的罐壁，所述第一沉淀罐的罐壁上装设有加压装置。
在其中一个实施例中，所述高压水管连接若干并联的高压支管，所述高压支管连通所述第一沉淀罐的罐壁，所述第一沉淀罐的罐壁上装设有加压装置。
在其中一个实施例中，所述蓄水池内设有与所述抽水泵相同的二号抽水泵，所述二号抽水泵与所述第一沉淀罐管道连接。
在其中一个实施例中，所述第一溢流管和所述第二溢流管上分别独立设置有闸阀。
综上所述，一种人造石用污水循环处理系统，蓄水池收集车间的污水，经抽水泵抽至第一沉淀罐，第一沉淀罐与第二沉淀罐和清水罐间连接并联的第一溢流管，第二沉淀罐和清水罐间连接有第二溢流管，第一沉淀罐、第二沉淀罐和清水罐的高度逐渐降低，因此方便上方清水的溢流，最终使清水罐收集到处理后的清水循环使用，其中第一溢流管和第二溢流管的设计使第一沉淀罐、第二沉淀罐和清水罐间为并联的连接关系，如此不用担心某处管道堵塞影响整体系统的运行，并且在不停工停产的情况下可以进行故障排查。
