申请日2017.08.10
公开(公告)日2018.03.30
IPC分类号B01D21/02; B01D21/24; B01D21/01; C02F1/52
摘要
本实用新型公开了一种污水斜管沉淀器，包括斜管沉淀器本体，所述斜管沉淀器本体包括斜管支架、斜管、振动电机、弹性连接件和减震装置，所述斜管支架上倾斜安装有均匀分布的若干斜管，所述斜管的截面为正六边形，所述斜管的上端通过所述弹性连接件与所述斜管支架的右侧相连接，所述斜管右上端的底部设有振动回转轴。本实用新型的有益效果：通过设置的所述振动回转轴和所述弹性连接件，在启动所述振动电机的时候，所述斜管会绕所述振动回转轴做往复运动，从而实现所述斜管沉淀器本体内部粘附性的污染物掉落，避免了在生产当中，清理粘附的固体，减少清洗时间，省时省力，提高工作效率高，结构简单，使用性强。
权利要求书

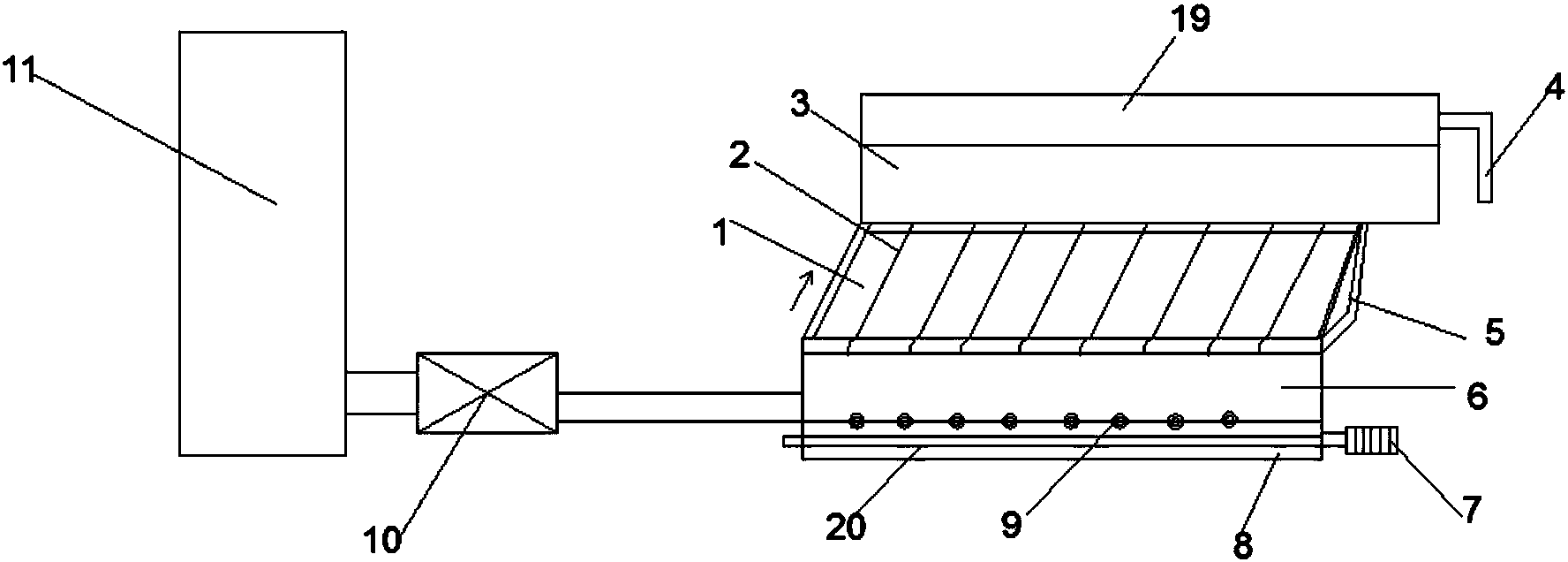

1.一种污水斜管沉淀器，其特征在于，包括斜管沉淀器本体(1)，所述斜管沉淀器本体(1)包括斜管支架(5)、斜管(2)、振动电机(16)、弹性连接件(12)和减震装置(14)，所述斜管支架(5)上倾斜安装有均匀分布的若干斜管(2)，所述斜管(2)的截面为正六边形，所述斜管(2)的上端通过所述弹性连接件(12)与所述斜管支架(5)的右侧相连接，所述斜管(2)右上端的底部设有振动回转轴(17)，所述振动回转轴(17)通过回转轴支座(18)固定于所述斜管支架(5)的右侧内壁，所述斜管(2)的左下端的底部设有减震装置(14)，所述减震装置(14)通过楔形固定底座(15)与所述斜管支架(5)的底部相连接，所述减震装置(14)和所述振动回转轴(17)之间设有振动电机(16)，所述振动电机(16)通过支撑座(13)固定于所述斜管(2)的底部，所述斜管沉淀器本体(1)的上方设有集水槽(3)，所述集水槽(3)的上方设有穿渠水管(19)，所述斜管沉淀器本体(1)的下方设有布水区(6)，所述布水区(6)的下方设有污泥沉积区(8)，所述布水区(6)的底部通过排泥管(9)与所述污 泥沉积区(8)相通，所述污泥沉积区(8)的内部设有螺旋输送管(20)，所述螺旋输送管(20)的右端与电动机(7)相连接，所述斜管沉淀器本体(1)的左侧设有絮凝池(11)，所述絮凝池(11)通过管道与所述布水区(6)相连通。
2.根据权利要求1所述的一种污水斜管沉淀器，其特征在于，所述絮凝池(11)与所述布水区(6)之间设有流量阀(10)，所述流量阀(10)为调速流量阀。
3.根据权利要求1所述的一种污水斜管沉淀器，其特征在于，所述穿渠水管(19)的右侧设有出水管(4)。
4.根据权利要求1所述的一种污水斜管沉淀器，其特征在于，所述斜管(2)的倾斜角度为60度。
说明书
一种污水斜管沉淀器
技术领域
本实用新型涉及污水处理领域，具体来说，涉及一种污水斜管沉淀器。
背景技术
斜管沉淀池是指在沉淀区内设有斜管的沉淀池。组装形式有斜管和支管两种。在平流式或竖流式沉淀池的沉淀区内利用倾斜的平行管或平行管道(有时可利用蜂窝填料)分割成一系列浅层沉淀层，被处理的和沉降的沉泥在各沉淀浅层中相互运动并分离。但是，当去除的固体污染物具有一定的黏性或者长时间处于工作时，有一定倾斜角度的斜管沉淀器就不能满足固定下滑的需求，造成粘附的固体越来越多，进而堵塞斜管的空腔，从而丧失沉淀的作用，因此，许多斜管沉淀器在用过一段时间后，需要停止运行，清理粘附的固体，在安装回去，这一过程不仅费时费力，而且还影响正常的生产运行。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
针对相关技术中的问题，本实用新型提出一种污水斜管沉淀器，以克服现有相关技术所存在的上述技术问题。
本实用新型的技术方案是这样实现的：
一种污水斜管沉淀器，包括斜管沉淀器本体，所述斜管沉淀器本体包括斜管支架、斜管、振动电机、弹性连接件和减震装置，所述斜管支架上倾斜安装有均匀分布的若干斜管，所述斜管的截面为正六边形，所述斜管的上端通过所述弹性连接件与所述斜管支架的右侧相连接，所述斜管右上端的底部设有振动回转轴，所述振动回转轴通过回转轴支座固定于所述斜管支架的右侧内壁，所述斜管的左下端的底部设有减震装置，所述减震装置通过楔形固定底座与所述斜管支架的底部相连接，所述减震装置和所述振动回转轴之间设有振动电机，所述振动电机通过支撑座固定于所述斜管的底部，所述斜管沉淀器本体的上方设有集水槽，所述集水槽的上方设有穿渠水管，所述斜管沉淀器本体的下方设有布水区，所述布水区的下方设有污泥沉积区，所述布水区的底部通过排泥管与所述污泥沉积区相通，所述污泥沉积区的内部设有螺旋输送管，所述螺旋输送管的右端与电动机相连接，所述斜管沉淀器本体的左侧设有絮凝池，所述絮凝池通过管道与所述布水区相连通。
进一步的，所述絮凝池与所述布水区之间设有流量阀，所述流量阀为调速流量阀。
进一步的，所述穿渠水管的右侧设有出水管。
进一步的，所述斜管的倾斜角度为60度。
本实用新型的有益效果：通过设置的所述振动回转轴和所述弹性连接件，在启动所述振动电机的时候，所述斜管会绕所述振动回转轴做往复运动，从而实现所述斜管沉淀器本体内部粘附性的污染物掉落，避免了在生产当中，清理粘附的固体，减少清洗时间，省时省力，提高工作效率高，结构简单，使用性强。
