申请日2017.08.10
公开(公告)日2018.04.03
IPC分类号C02F9/04; C02F103/10
摘要
本实用新型公开了一种石油钻井废水处理装置，包括：预处理单元;吸附处理单元，由空心圆柱体和设置在其内部的可上下滑动的圆形吸附层组成，底端设有滤渣出口，侧壁设有进水口和出水口，吸附层的边缘设有两个关于圆心对称的凸出部，在圆柱体的内壁面设有与所述凸出部相配合的纵向滑槽，且凸出部上设有定位件，吸附层内填充废弃建筑渣石;臭氧反应单元，由臭氧发生器和反应容器组成，反应容器底部设有与臭氧发生器的臭氧出气口相连通的臭氧进气口。本实用新型废水处理装置中吸附处理单元的吸附层能够上下移动调节高度，吸附层内填充废弃建筑渣石，过滤吸附效果明显，废弃物再利用，成本低廉，进一步采用臭氧氧化分解废水中的有机污染物。
权利要求书
1.一种石油钻井废水处理装置，其特征在于，包括：
预处理单元，其包括沉淀池和与沉淀池出水口连接的孔洞粒径18um的筛网过滤器，对废水进行初步固液分离，并得到第一滤液;
吸附处理单元，其连接预处理单元，并接收第一滤液，所述吸附处理单元由顶端开口的空心圆柱体和设置在其内部的可上下滑动的圆形吸附层组成，吸附层的边缘与圆柱体的内壁贴合，圆柱体顶端设有盖板，底端设有滤渣出口，侧壁底部和上部分别设有进水口和出水口，所述吸附层的边缘设有两个关于圆心对称的凸出部，在圆柱体的内壁面设有与所述凸出部相配合的纵向滑槽，且凸出部上设有定位件，其中，所述吸附层由第一吸附层、第二吸附层和第三吸附层组成，第一吸附层和第二吸附层内部填充有废弃建筑渣石颗粒作为吸附剂，第三吸附层内部填充有活性炭颗粒作为吸附剂;
臭氧反应单元，其连接吸附处理单元，所述臭氧反应单元由臭氧发生器和反应容器组成，反应容器侧壁底部和顶部分别设有进水口和出水口，进水口连通所述吸附处理单元的出水口，反应容器底部设有与臭氧发生器的臭氧出气口相连通的臭氧进气口;
脱水机，其连通滤渣出口。
2.如权利要求1所述石油钻井废水处理装置，其特征在于，所述第三吸附层厚度为15cm。
3.如权利要求1所述石油钻井废水 处理装置，其特征在于，所述第一吸附层内填充有粒径15um的废弃建筑渣石颗粒，吸附层厚度为25cm。
4.如权利要求1所述石油钻井废水处理装置，其特征在于，所述第二吸附层内填充有粒径10um废弃建筑渣石颗粒，吸附层厚度为22-25cm。
5.如权利要求1所述石油钻井废水处理装置，其特征在于，所述凸出部为由金属制成的方形块状体，其焊接固定于吸附层边缘。
6.如权利要求1所述石油钻井废水处理装置，其特征在于，所述预处理单元和吸附处理单元之间，吸附处理单元和臭氧反应单元之间均设置有水泵和液体流量计。
7.如权利要求1所述石油钻井废水处理装置，其特征在于，所述沉淀池底部设置为锥形。
8.如权利要求1所述石油钻井废水处理装置，其特征在于，所述废弃建筑渣石颗粒是经过粉碎和过筛预处理工序的颗粒物。
9.如权利要求1所述石油钻井废水处理装置，其特征在于，所述臭氧反应单元的反应容器为圆桶状。
10.如权利要求9所述石油钻井废水处理装置，其特征在于，所述圆桶状反应容器底部设有曝气装置。
说明书
一种石油钻井废水处理装置
技术领域
本实用新型涉及钻井废水处理技术领域，尤其涉及一种石油钻井废水处理装置。
背景技术
在石油开采的过程中，会产生大量的钻井废水。这些废水主要来源于废弃散落的泥浆、冲洗设备的动力用水、钻井过程中测试和作业产生的废水以及天然的降雨等。其中含有大量的泥沙、油类物质、重金属污染物和各种化学处理剂。如果不加处理直接外排钻井废水，将会给周围的生态环境带来很大的影响。因此研究钻井废水的处理方法，减少钻井废水的危害，有很重要的意义。传统的生物、化学方法处理难以达到处理要求。物理吸附法作为一种重要的废水处理方法因操作简单，使用范围广而被广泛应用。吸附法就是利用吸附剂的多孔，比表面积大而且表面疏水亲油的特性，使油经过物理或化学作用吸附在表面或空隙内，从而达到除油的目的。一般吸附剂以煤灰、矿渣、果壳、锯末、粘土等为原料，经过炭化、活化或有机改性来扩大空隙，增加比表面积和提高表面亲油性。一般吸附剂分成粉末状和颗粒状两种类型，粉末状直接投加到水中，而颗粒状则以吸附柱的形式应用。由于吸附剂的可再生利用率低，吸附剂用量大，使用成本高，难以实现大规模的推广。
臭氧氧化技术是一种废水处理的高级氧化法。臭氧能够有效的氧化分解废水中的有机物和氨氮，具有接触时间短、处理效率高、不受温度影响等特点，并具有杀菌、除臭、除味、脱色等功能。臭氧之所以表现出强氧化性，是因为分子中的氧原子具有强烈的亲电子或亲质子性，臭氧分解产生的新生态氧原子也具有很高的氧化活性。一般采用臭氧氧化与其它处理方法联用的工艺，去废水中有机污染物的方法应用较为广泛，如臭氧与活性炭联合，臭氧与膜联合等。
随着大规模的城市建设，大量废弃建筑渣石难以处理，无法回收利用，造成资源的浪费。建筑渣石具有孔隙率大，比表面积大等特点，尤其是废弃建筑砖瓦，其孔隙率和比表面积与专业的吸附剂相似，具有很强的吸附能力，具有吸附剂的吸附功能。但是单一的物理化学吸附方法难以将石油钻进废水处理达标，需要进一步的深度处理。
实用新型内容
本实用新型的一个目的是解决至少上述问题和/或缺陷，并提供至少后面将说明的优点。
本实用新型还有一个目的是解决现有技术中存在的石油钻井废水处理困难，效果不明显，经济成本高的问题，提供一种废水处理成本低，效果好，结构简单，方便适用的废水处理装置。

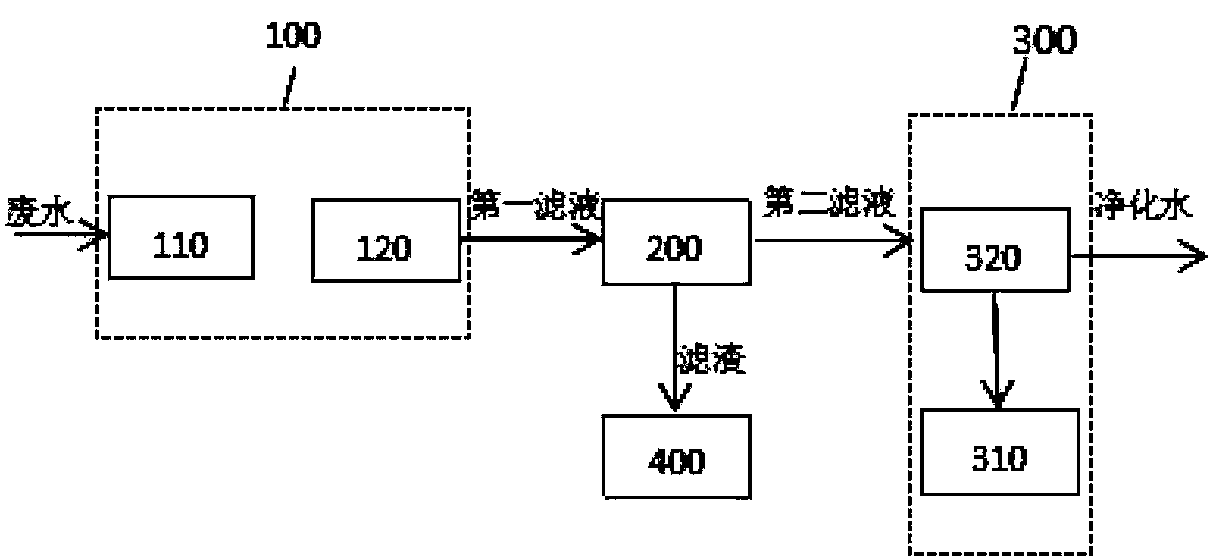

为了实现本实用新型这些目的和其它优点，提供了一种石油钻井废水处理装置，包括：
预处理单元，其包括沉淀池和与沉淀池出水口连接的孔洞粒径18um的筛网过滤器，对废水进行初步固液分离，并得到第一滤液;
吸附处理单元，其连接预处理单元，并接收第一滤液，所述吸附处理单元由顶端开口的空心圆柱体和设置在其内部的可上下滑动的圆形吸附层组成，吸附层的边缘与圆柱体的内壁贴合，圆柱体顶端设有盖板，底端设有滤渣出口，侧壁底部和上部分别设有进水口和出水口，所述吸附层的边缘设有两个关于圆心对称的凸出部，在圆柱体的内壁面设有与所述凸出部相配合的纵向滑槽，且凸出部上设有定位件，其中，所述吸附层由第一吸附层、第二吸附层和第三吸附层组成，第一吸附层和第二吸附层内部填充有废弃建筑渣石颗粒作为吸附剂，第三吸附层内部填充有活性炭颗粒作为吸附剂;
臭氧反应单元，其连接吸附处理单元，所述臭氧反应单元由臭氧发生器和反应容器组成，反应容器侧壁底部和顶部分别设有进水口和出水口，进水口连通所述吸附处理单元的出水口，反应容器底部设有与臭氧发生器的臭氧出气口相连通的臭氧进气口;
脱水机，其连通滤渣出口。
优选的是，所述第三吸附层厚度为15cm。
优选的是，所述第一吸附层内填充有粒径15um的废弃建筑渣石颗粒，吸附层厚度为25cm。
优选的是，所述第二吸附层内填充有粒径10um废弃建筑渣石颗粒，吸附层厚度为22-25cm。
优选的是，所述凸出部为由金属制成的方形块状体，其焊接固定于吸附层边缘。
优选的是，所述预处理单元和吸附处理单元之间，吸附处理单元和臭氧反应单元之间均设置有水泵和液体流量计。
优选的是，所述沉淀池底部设置为锥形。
优选的是，所述废弃建筑渣石颗粒是经过粉碎和过筛预处理工序的颗粒物
优选的是，所述臭氧反应单元的反应容器为圆桶状。
优选的是，所述圆桶状反应容器底部设有曝气装置。
与现有技术相比，本实用新型具有以下有益效果：
其一、采用废弃建筑渣石作为吸附剂填充吸附层，废弃建筑渣石不仅具有过滤作用，还具有孔隙率高和比表面积大的特点，尤其是废弃建筑砖瓦，其孔隙率和比表面积与专业的吸附剂相似，具有很强的吸附能力，具有吸附剂的吸附功能，可以替代经济成本高的专业吸附剂，废弃物再回收利用，避免了资源浪费且大大降低了石油钻井废水的处理成本;
其二、所述吸附处理单元中空心圆柱体内的吸附层可以沿着圆柱体内壁面上下滑动，根据待处理废水的实际情况和需要的处理效果，调节吸附层的位置高度，并通过定位件固定位置;
其三、经过过滤吸附后的废水进一步通过臭氧反应单元进行深度氧化分解处理，臭氧能够有效的氧化分解废水中的有机物和氨氮，具有接触时间短、处理效率高、不受温度影响等特点，并具有杀菌、除臭、除味、脱色等功能，废水中有机物分解彻底，废水达到排放标准。
本实用新型的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本实用新型的研究和实践而为本领域的技术人员所理解。
