申请日2017.08.10
公开(公告)日2018.04.10
IPC分类号B01D29/27
摘要
本实用新型提供了一种自调节式污水处理过滤袋支架，属于污水处理装置领域。它解决了现有过滤袋展开不彻底的问题。本自调节式污水处理过滤袋支架，包括过滤袋、外架和内架，外架包括外套和下挡板，内架包括内套和上挡板，还包括压缩弹簧，压缩弹簧顶端连接在内套底端，过滤袋顶端通过连接绳连接有连接环，下挡板顶面垂直固定有若干连接栓，若干连接环依次套在若干连接栓上，上挡板上设有若干连接孔，且外套配合套在内套外侧，连接栓穿过连接孔，并螺接螺帽固定，且螺帽抵在上挡板顶面上，压缩弹簧撑开过滤袋内侧，并使过滤袋展开形成圆筒状结构，且过滤袋袋口压在内套和外套之间。本支架可快速稳定展开过滤袋，并能根据过滤袋长度调节轴向长度。
权利要求书

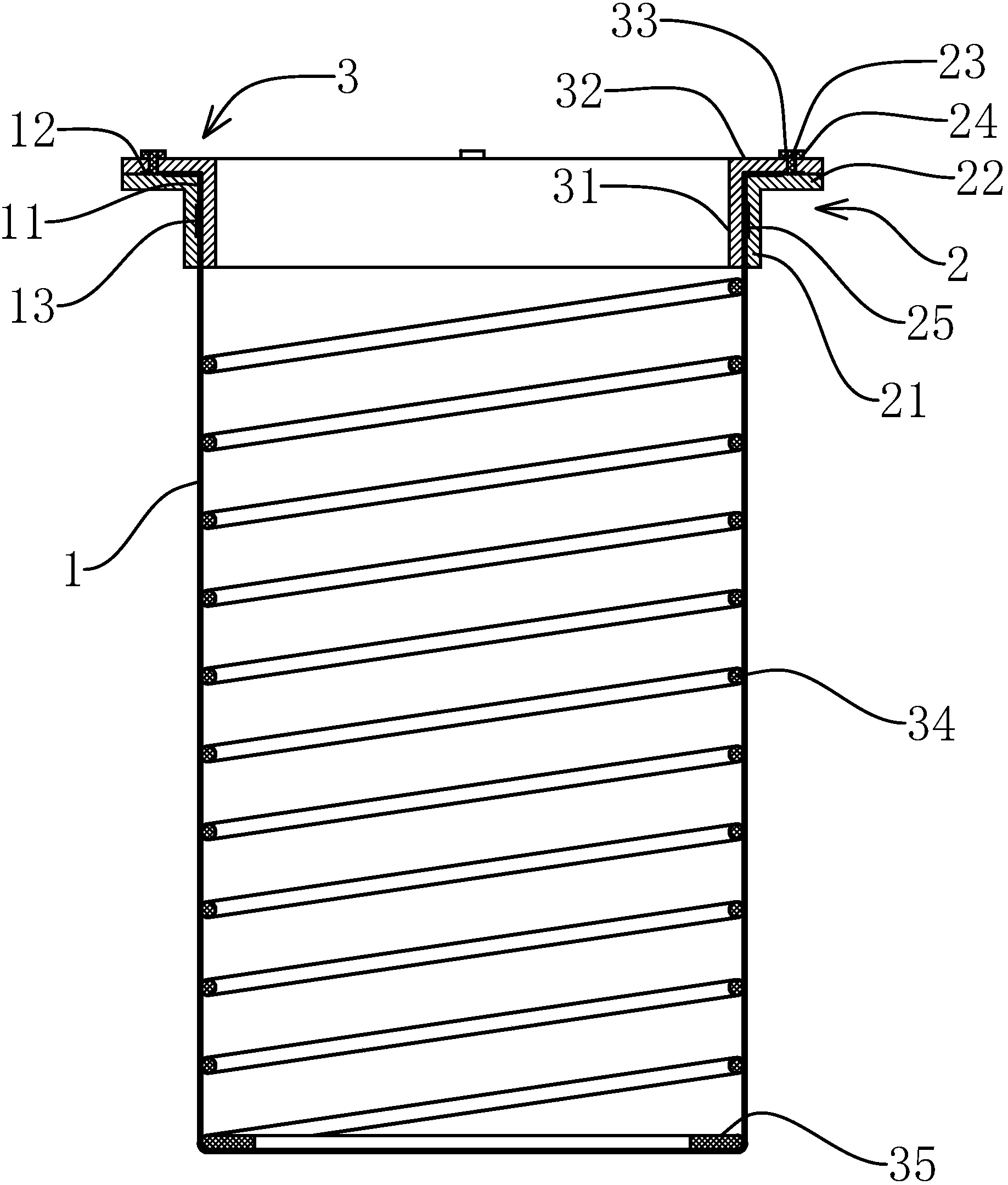

1.一种自调节式污水处理过滤袋支架，包括展开为顶部开口的圆筒状结构的过滤袋(1)，过滤袋(1)上具有过滤孔，其特征在于：还包括外架(2)和内架(3)，外架(2)包括圆套状外套(21)和内沿与外套(21)顶端外壁连接的环形下挡板(22)，内架(3)包括圆套状内套(31)和内沿与内套(31)顶端外壁连接的环形上挡板(32)，还包括外径与内套(31)外径相同的压缩弹簧(34)，压缩弹簧(34)顶端连接在内套(31)底端，且压缩弹簧(34)与内套(31)同轴设置，过滤袋(1)顶端通过若干连接绳(11)依次连接有若干连接环(12)，下挡板(22)顶面垂直固定有若干连接栓(23)，若干连接环(12)依次套在若干连接栓(23)上，所述的上挡板(32)上设有若干连接孔(33)，且外套(21)配合套在内套(31)外侧，连接栓(23)穿过连接孔(33)，并螺接螺帽(24)固定，且螺帽(24)抵在上挡板(32)顶面上，所述的压缩弹簧(34)撑开过滤袋(1)内侧，并使过滤袋(1)展开形成圆筒状结构，且过滤袋(1)袋口压在内套(31)和外套(21)之间。
2.根据权利要求1所述的一种自调节式污水 处理过滤袋支架，其特征在于：所述的过滤袋(1)袋口固定有圆套状连接套(13)，所述的连接绳(11)一端与连接套(13)连接，外套(21)内壁设有环形套槽(25)，且连接套(13)嵌在套槽(25)内。
3.根据权利要求2所述的一种自调节式污水处理过滤袋支架，其特征在于：所述的压缩弹簧(34)底端固定有环形支撑环(35)，且支撑环(35)与内套(31)同轴设置，且支撑环(35)撑开过滤袋(1)侧部和底部连接处。
4.根据权利要求3所述的一种自调节式污水处理过滤袋支架，其特征在于：所述的内套(31)和上挡板(32)为一体结构，外套(21)和下挡板(22)为一体结构。
说明书
一种自调节式污水处理过滤袋支架
技术领域
本实用新型属于污水处理装置技术领域，涉及一种自调节式污水处理过滤袋支架。
背景技术
现有污水处理装置中会使用袋状过滤袋进行前置过滤，一般利用辅助装置将过滤袋撑开，但过滤袋长度规格不一，很难采用一种装置展开不同长度的过滤袋，继而导致较长的过滤袋底部呈褶皱卷缩状，影响过滤效果，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能快速展开过滤袋，且能根据过滤袋长度自动调节，以彻底展开过滤袋的自调节式污水处理过滤袋支架。
本实用新型的目的可通过下列技术方案来实现：一种自调节式污水处理过滤袋支架，包括展开为顶部开口的圆筒状结构的过滤袋，过滤袋上具有过滤孔，其特征在于：还包括外架和内架，外架包括圆套状外套和内沿与外套顶端外壁连接的环形下挡板，内架包括圆套状内套和内沿与内套顶端外壁连接的环形上挡板，还包括外径与内套外径相同的压缩弹簧，压缩弹簧顶端连接在内套底端，且压缩弹簧与内套同轴设置，过滤袋顶端通过若干连接绳依次连接有若干连接环，下挡板顶面垂直固定有若干连接栓，若干连接环依次套在若干连接栓上，所述的上挡板上设有若干连接孔，且外套配合套在内套外侧，连接栓穿过连接孔，并螺接螺帽固定，且螺帽抵在上挡板顶面上，所述的压缩弹簧撑开过滤袋内侧，并使过滤袋展开形成圆筒状结构，且过滤袋袋口压在内套和外套之间。
安装时，首先将若干连接环依次套在若干连接栓上，使过滤袋袋口连接在外架上，之后将外套配合套在内套外侧，使连接栓穿过连接孔，并螺接螺帽固定，因此压缩弹簧撑开过滤袋内侧，并使过滤袋展开形成圆筒状结构，即可快速稳定展开过滤袋，且压缩弹簧能根据过滤袋长度自动调节轴向长度。
在上述的一种自调节式污水处理过滤袋支架中，所述的过滤袋袋口固定有圆套状连接套，所述的连接绳一端与连接套连接，外套内壁设有环形套槽，且连接套嵌在套槽内。
因此能提高过滤袋袋口强度，避免过滤袋袋口强度受到连接绳强度影响。
在上述的一种自调节式污水处理过滤袋支架中，所述的压缩弹簧底端固定有环形支撑环，且支撑环与内套同轴设置，且支撑环撑开过滤袋侧部和底部连接处。
因此能更好的展开过滤袋，以提高过滤效果。
在上述的一种自调节式污水处理过滤袋支架中，所述的内套和上挡板为一体结构，外套和下挡板为一体结构。
与现有技术相比，本实用新型具有如下优点：
安装时，首先将若干连接环依次套在若干连接栓上，使过滤袋袋口连接在外架上，之后将外套配合套在内套外侧，使连接栓穿过连接孔，并螺接螺帽固定，因此压缩弹簧撑开过滤袋内侧，并使过滤袋展开形成圆筒状结构，即可快速稳定展开过滤袋，且压缩弹簧能根据过滤袋长度自动调节轴向长度。
