申请日2017.08.10
公开(公告)日2018.04.06
IPC分类号C02F11/12; C02F9/04
摘要
本实用新型涉及污水处理设备技术领域，尤其涉及一种双层椭圆转子的污泥脱水装置，包括：混合前箱机构，及与所述混合前箱机构连接的固液分离机构，其特征在于，所述固液分离机构包括：底座水箱，依次设置在所述底座水箱上的下工作箱和上工作箱，及设置在所述上工作箱和所述下工作箱上的双层椭圆转子结构。本实用新型具有处理量大、操作方便、能耗低、处理水中悬浮物含量低及利于移动作业等特点。
权利要求书

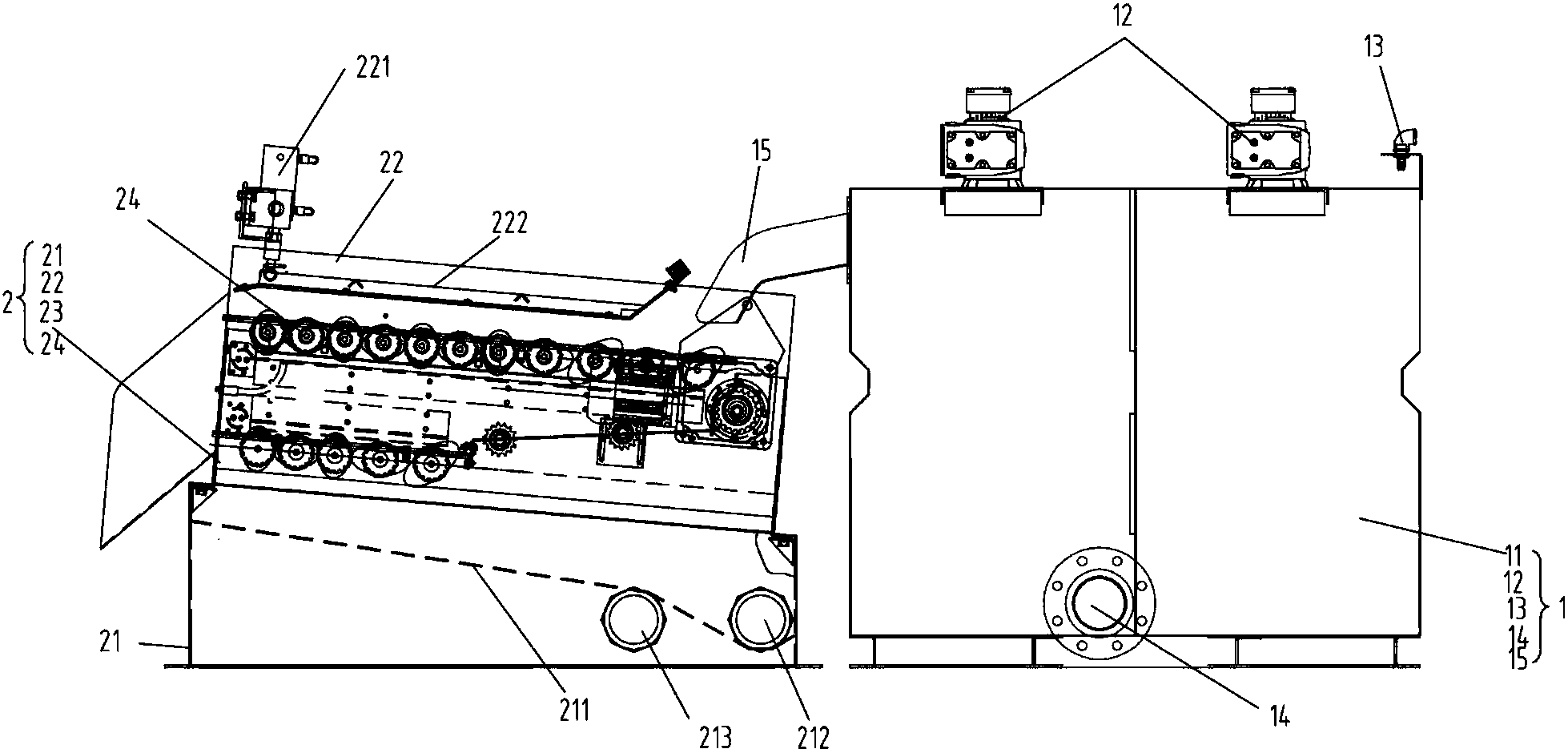

1.一种双层椭圆转子的污泥脱水装置，包括：混合前箱机构，及与所述混合前箱机构连接的固液分离机构，其特征在于，所述固液分离机构包括：底座水箱，依次设置在所述底座水箱上的下工作箱和上工作箱，及设置在所述上工作箱和所述下工作箱上的双层椭圆转子结构。
2.如权利要求1所述的双层椭圆转子的污泥脱水装置，其特征在于，所述双层椭圆转子结构包括：设置在所述上工作箱上的上层椭圆转子模组，设置在所述下工作箱上的下层椭圆转子模组，连接所述上层椭圆转子模组的一端和所述下层椭圆转子模组的一端的传动模组，及连接所述上层椭圆转子模组的另一端和所述下层椭圆转子模组的另一端的导向轮模组。
3.如权利要求2所述的双层椭圆转子的污泥脱水装置，其特征在于，所述传动模组包括：传动转轴，设置在所述传动转轴上、与所述上层椭圆转子模组连接的链条，及与所述传动转轴和所述下层椭圆转子模组连接的张紧轮。
4.如权利要求1所述的双层椭圆转子的污泥 脱水装置，其特征在于，所述混合前箱机构包括：混合箱，设置在所述混合箱上的搅拌模组，设置在所述混合箱上的加药口，开设在所述混合箱上的排污口，及与所述固液分离机构连接的溢出口。
5.如权利要求2或3所述的双层椭圆转子的污泥脱水装置，其特征在于，所述上层椭圆转子模组包括：链条滑轨，设置在所述链条滑轨上的椭圆转子，及连接每一所述椭圆转子的楔形条。
6.如权利要求1所述的双层椭圆转子的污泥脱水装置，其特征在于，所述底座水箱上还开设有进料口和排水口，所述底座水箱内靠近所述进料口的前端倾斜地设置有过滤导流板，所述过滤导流板与所述排水口连接。
7.如权利要求5所述的双层椭圆转子的污泥脱水装置，其特征在于，每一所述椭圆转子上设有形状相同、且沿轴向等间隔排列的转动叶片，每一所述转动叶片均呈椭圆形。
8.如权利要求1所述的双层椭圆转子的污泥脱水装置，其特征在于，所述下工作箱倾斜地设置在所述底座水箱上，所述上工作箱倾斜地设置在所述下工作箱上。
9.如权利要求1所述的双层椭圆转子的污泥脱水装置，其特征在于，所述上工作箱上还设置有驱动结构，及与所述驱动结构连接的压榨板。
10.如权利要求1所述的双层椭圆转子的污泥脱水装置，其特征在于，所述上工作箱和所述下工作箱的底部上均设置有楔形筛。
说明书
一种双层椭圆转子的污泥脱水装置
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种双层椭圆转子的污泥脱水装置。
背景技术
污水处理是环境保护中十分重要的一部分，污水中的污泥必须通过机械脱水技术实现固液分离，将污泥处理成含水量较低的泥饼，从而便于另行处理。
目前较为常见的分离技术有叠螺式脱水机、离心式固液分离机、板框式压滤机、带式压滤机、平板式固液分离装置等。其中，叠螺式脱水机处理效率低、冲洗水量大、处理后水里悬浮物含量较高;离心式固液分离机转速高达5000转以上，机械要求高、投资成本和能耗大;板框式压滤机处理能力小、操作繁琐，并且滤布易破损，一般只适合用于小型污水处理站;带式压滤机虽具有处理能力大的优点，但占地面积较大、能耗高、冲水量多、污泥含水量高;平板式固液分离装置处理后水里悬浮物含量较高，出水口较高，排水箱底易囤积水，不利于移动作业。
为此，有必要提供一种双层椭圆转子的污泥脱水装置来克服上述缺陷。
发明内容
本实用新型提供了一种双层椭圆转子的污泥脱水装置，具有处理量大、操作方便、能耗低、处理水中悬浮物含量低及利于移动作业等特点。
为了解决上述技术问题，本实用新型所采取的技术方案为：
一种双层椭圆转子的污泥脱水装置，包括：混合前箱机构，及与所述混合前箱机构连接的固液分离机构，所述固液分离机构包括：底座水箱，依次设置在所述底座水箱上的下工作箱和上工作箱，及设置在所述上工作箱和所述下工作箱上的双层椭圆转子结构。
优选地，所述双层椭圆转子结构包括：设置在所述上工作箱上的上层椭圆转子模组，设置在所述下工作箱上的下层椭圆转子模组，连接所述上层椭圆转子模组的一端和所述下层椭圆转子模组的一端的传动模组，及连接所述上层椭圆转子模组的另一端和所述下层椭圆转子模组的另一端的导向轮模组。
优选地，所述传动模组包括：传动转轴，设置在所述传动转轴上、与所述上层椭圆转子模组连接的链条，及与所述传动转轴和所述下层椭圆转子模组连接的张紧轮。
优选地，所述混合前箱机构包括：混合箱，设置在所述混合箱上的搅拌模组，设置在所述混合箱上的加药口，开设在所述混合箱上的排污口，及与所述固液分离机构连接的溢出口。
优选地，所述上层椭圆转子模组包括：链条滑轨，设置在所述链条滑轨上的椭圆转子，及连接每一所述椭圆转子的楔形条。
优选地，所述底座水箱上还开设有进料口和排水口，所述底座水箱内靠近所述进料口的前端倾斜地设置有过滤导流板，所述过滤导流板与所述排水口连接。
优选地，每一所述椭圆转子上设有形状相同、且沿轴向等间隔排列的转动叶片，每一所述转动叶片均呈椭圆形。
优选地，所述下工作箱倾斜地设置在所述底座水箱上，所述上工作箱倾斜地设置在所述下工作箱上。
优选地，所述上工作箱上还设置有驱动结构，及与所述驱动结构连接的压榨板。
优选地，所述上工作箱和所述下工作箱的底部上均设置有楔形筛。
与现有技术相比，本实用新型的一种双层椭圆转子的污泥脱水装置，包括：混合前箱机构，及与所述混合前箱机构连接的固液分离机构，所述固液分离机构包括：底座水箱，依次设置在所述底座水箱上的下工作箱和上工作箱，及设置在所述上工作箱和所述下工作箱上的双层椭圆转子结构，通过设置所述双层椭圆转子结构，使得本实用新型具有处理量大、操作方便、能耗低、污水处理能力好及利于移动作业的特点。
