申请日1996.06.28
公开(公告)日1997.08.27
IPC分类号E21B43/00
摘要
本实用新型属于一种电解氯化钠水溶液产生次氯酸钠杀菌剂的装置，适宜安装在油田回注污水管道上，杀灭污水中的细菌。主要由直流电源和安装在电解槽壳体内的两组极板组件构成，其特征是直流电源输出的正、负极能够自动周期转换;两组极板都是用以钛为基体，表面涂钛、钌等氧化物的材料制成。该装置实现了自动清垢，能长期连续工作，杀菌效果显著。
権利要求書

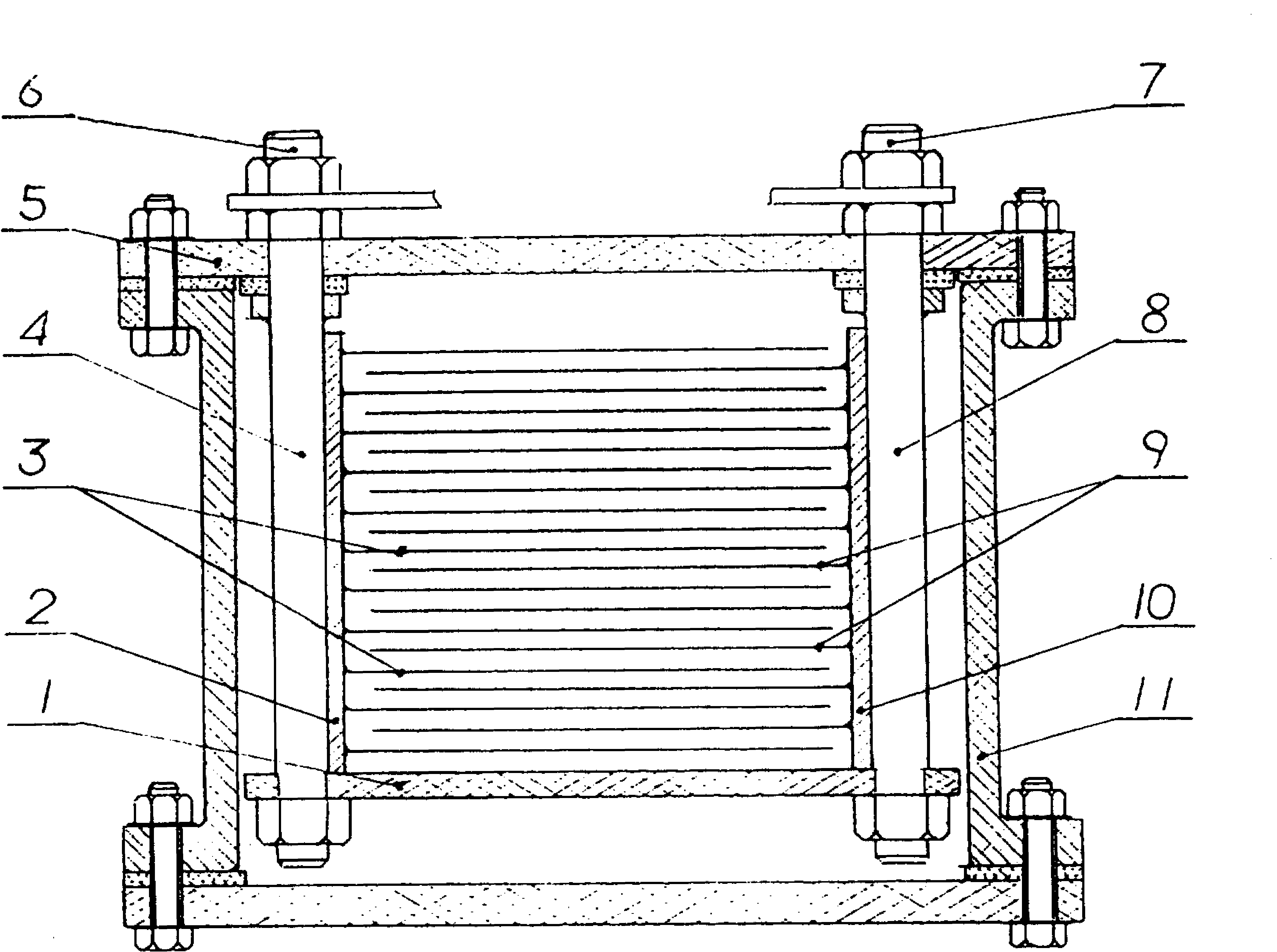

由电解槽(16)和直流电源(17)组成的适用于油田回注污水的电 杀菌装置，电解槽由壳体(11)、电解槽盖(5)、固定在电解槽盖上的两 组极板(3、9)构成，其特征是：①两组极板(3、9)均为以钛为基体， 表面涂以钛、钌等氧化物制成;②直流电源(17)是自动周期转换正负 极的直流电源;③电解槽(16)两端有联接法兰。
说明书
适用于油田回注污水的电杀菌装置
本实用新型属于一种电解氯化钠溶液产生次氯酸钠杀菌剂 的装置，特别适用于油田回注污水的杀菌。
利用电解氯化钠水溶液产生次氯酸钠杀菌剂的装置，目前 国内、外已有多种，如中国专利(申请号)：87215618、94202255、 88202257、86202791等。但已有的次氯酸钠发生器存在一个共同 的不足之处，就是在电解过程中阴极上会不断地积垢，导致不能 连续工作，必须定期停机清垢。结垢的原因是氯化钠水溶液中 还含有钙、镁等盐类，在电解过程中，钙盐和镁盐会生成氢氧化 钙和氢氧化镁等不溶物附着在阴极板上形成垢，使电解不能继 续进行。定期清垢不但给次氯酸钠发生装置的维护带来较大的 工作量，也不能满足象油田回注污水需要长期连须工作等工程 的要求。
本实用新型的目的是为了提供一种能够安装在油田输送污 水的管道上，直接电解需要杀菌的含有氯化钠等多种盐类的油 田污水，可以自动清垢、长期连续工作的电杀菌装置。
本实用新型的技术方案是这样实现的：一种由电解槽和 直流电源相联接组成的适用于油田回注污水的电杀菌装置，电 解槽由壳体、电解槽盖、固定在电解槽盖上的两组极板构成， 其特殊之处是：(1)两组极板都是由以钛为基体，表面涂以钛、钌 等氧化物制成;(2)直流电源为自动周期转换正、负极的直流电 源;(3)电解槽两端具有联接法兰。
本实用新型的优点是：利用该装置进行油田污水回注，可 以实现电解槽极板自动清垢，不需要更换阴极板或停产清除阴 极上的垢，可减少在生产过程中维护的工作量。使用该装置，可 以长期连续运行，有利于油田生产。节约费用，操作维护方便，杀 菌效果好，可以使回注污水的细菌含量达到部颁标准要求。
