申请日2017.08.10
公开(公告)日2018.04.10
IPC分类号B08B9/08; B08B9/093; B08B3/08; B08B13/00
摘要
本实用新型公开了一种新型环保一体化污水处理装置，包括箱体和清洁盒，所述清洁盒的顶部固定有第一投料斗，所述清洁盒的左侧靠近底部位置处连接有第一排水管，所述箱体的左侧靠近顶部位置处设置有进污管，所述箱体的顶部设置有两个检查孔，所述检查孔的顶部设置有密封盖，所述箱体内的底部纵向设置有4块挡板，所述挡板的侧面靠近顶部位置处设置有一连通管，所述箱体的右侧靠近中间位置处设置有第二排水管，所述箱体的右侧靠近底部位置处设置有排污管;本装置能够对地埋式一体化污水处理系统进行清洁，清洁的过程全部位于地下完成，过程中可通过检修孔查看过程进行的状态，同时设置有起重吊环，安装和维修设备时，能够通过起重吊环实施起吊。
权利要求书

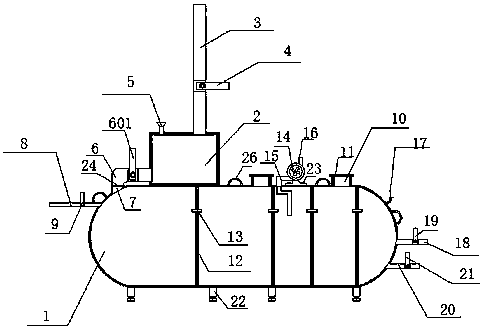

1.一种新型环保一体化污水处理装置，其特征在于：包括箱体(1)和清洁盒(2)，所述箱体(1)的顶部靠近左侧位置处设置所述清洁盒(2)，所述清洁盒(2)的顶部靠近右侧位置处设置有进水管(3)，所述进水管(3)上连接有进水阀(4)，所述清洁盒(2)的顶部固定有第一投料斗(5)，所述清洁盒(2)的左侧靠近底部位置处连接有第一排水管(6)，所述第一排水管(6)上连接有第一排水阀(601)，所述箱体(1)的左侧靠近顶部位置处设置有一套部(7)，所述第一排水管(6)的远离所述清洁盒(2)的一端向下连接所述套部(7)，所述箱体(1)的左侧靠近顶部位置处设置有进污管(8)，所述进污管(8)上连接有第一止水阀(9)，所述箱体(1)的顶部设置有两个检查孔(10)，所述检查孔(10)的顶部设置有密封盖(11)，所述密封盖(11)与所述检查孔(10)螺纹连接，所述箱体(1)内的底部纵向设置有4块挡板(12)，所述挡板(12)的侧面靠近顶部位置处设置有一连通管(13)，所述连通管(13)穿过所述挡板(12)，所述箱体(1)的顶部靠近右侧位置处设置有一鼓风机(14)，所述鼓风机(14)的左侧连接有一排风管(15)，所述排风管(15)的远离所述鼓风机(14)的一端延伸至所述箱体(1)内，所述鼓风机(14)的右侧连接有进风管(16)，所述箱体(1)的右侧靠近顶部位置处设置有第二投料斗(17)，所述箱体(1)的右侧靠近中间位置处设置有第二排水管(18)，所述第二排水管(18)上连接有第二排水阀(19)，所述箱体(1)的右侧靠近底部位置处设置有排污管(20)，所述排污管(20)上连接有第二止水阀(21)，所述箱体(1)的底部设置有4根支脚(22)，且每个所述支脚(22)内均设有调节组件，所述调节组件包括螺纹孔(221)以及螺纹调节角(222)。
2.根据权利要求1所述的新型环保一体化污水 处理装置，其特征在于：所述密封盖(11)与所述检查孔(10)之间配合有密封垫。
3.根据权利要求1所述的新型环保一体化污水处理装置，其特征在于：所述鼓风机(14)与所述箱体(1)之间配合有固定螺丝(23)。
4.根据权利要求1所述的新型环保一体化污水处理装置，其特征在于：所述第一排水管(6)与所述箱体(1)之间配合有卡箍(24)。
5.根据权利要求1所述的新型环保一体化污水处理装置，其特征在于：所述箱体(1)的顶部和左、右侧面设置有多个起重吊环(26)。
6.根据权利要求1所述的新型环保一体化污水处理装置，其特征在于：所述螺纹孔(221)设置于所述支脚(22)角底内，所述螺纹孔(221)中螺纹配合连接有所述螺纹调节角(222)。
说明书
一种新型环保一体化污水处理装置
技术领域
本实用新型涉及一种新型环保一体化污水处理装置。
背景技术
现有的地埋式一体化污水处理设备长时间运行后会在箱体的内表面上和各个管路中附着许多的杂质，杂质堆积后形成杂质块，杂质块会堵住各个管道，影响设备的正常运行，给设备的维护带来麻烦。
发明内容
本实用新型要解决的技术问题是提供一种能够有效对地埋式一体化污水处理系统进行清洁，过程中可查看过程进行的状态，同时设置有起重吊环，安装和维修设备时，能够通过起重吊环实施起吊的新型环保一体化污水处理装置。
为解决上述问题，本实用新型采用如下技术方案：
一种新型环保一体化污水处理装置，包括箱体和清洁盒，所述箱体的顶部靠近左侧位置处设置所述清洁盒，所述清洁盒的顶部靠近右侧位置处设置有进水管，所述进水管上连接有进水阀，所述清洁盒的顶部固定有第一投料斗，所述清洁盒的左侧靠近底部位置处连接有第一排水管，所述第一排水管上连接有第一排水阀，所述箱体的左侧靠近顶部位置处设置有一套部，所述第一排水管的远离所述清洁盒的一端向下连接所述套部，所述箱体的左侧靠近顶部位置处设置有进污管，所述进污管上连接有第一止水阀，所述箱体的顶部设置有两个检查孔，所述检查孔的顶部设置有密封盖，所述密封盖与所述检查孔螺纹连接，所述箱体内的底部纵向设置有4块挡板，所述挡板的侧面靠近顶部位置处设置有一连通管，所述连通管穿过所述挡板，所述箱体的顶部靠近右侧位置处设置有一鼓风机，所述鼓风机的左侧连接有一排风管，所述排风管的远离所述鼓风机的一端延伸至所述箱体内，所述鼓风机的右侧连接有进风管，所述箱体的右侧靠近顶部位置处设置有第二投料斗，所述箱体的右侧靠近中间位置处设置有第二排水管，所述第二排水管上连接有第二排水阀，所述箱体的右侧靠近底部位置处设置有排污管，所述排污管上连接有第二止水阀，所述箱体的底部设置有4根支脚，且每个所述支脚内均设有调节组件，所述调节组件包括螺纹孔以及螺纹调节角。
优选地，所述检查盖与所述检查孔之间配合有密封垫,增强箱体的密封性。
优选地，所述鼓风机与所述箱体之间配合有固定螺丝，增强鼓风机与箱体之间结构的稳固性。
优选地，所述第一排水管与所述箱体之间配合有卡箍，使排水管与箱体结合更牢固。
优选地，所述箱体的顶部和左、右侧面设置有多个起重吊环，便于在安装和维修箱体时，吊机能够通过起重吊环取放设备。
优选地，所述螺纹孔设置于所述支脚角底内，所述螺纹孔中螺纹配合连接有所述螺纹调节角，通过所述螺纹调节角可在地面凹凸不平时进行升降调节，从而增加所述支脚支撑时的平稳性。
本实用新型的有益效果是：本装置能够有效对地埋式一体化污水处理系统进行清洁，清洁的过程全部位于地下完成，清洁时，先关闭所有阀门，在第一投料斗中加入洗涤用的材料，然后打开进水阀将洗涤材料冲入箱体中直至箱体满水，等待一定的反应时间后，打开第二排水阀和排污阀，一段时间后打开进水阀和第一排水阀，用清水将箱体内的污水冲洗干净，最后排出箱体，过程中可通过检修孔查看过程进行的状态，同时设置有起重吊环，安装和维修设备时，能够通过起重吊环实施起吊，本装置的结构较为简单，成本较为低廉，适合推广使用。
