申请日2017.08.10
公开(公告)日2018.04.10
IPC分类号F04B53/00; F04B53/20
摘要
本实用新型公开了一种污水泵的进水结构，包括箱体和进水管，所述箱体的前端面中间位置处设置有一箱门，所述箱体的左侧面连接有第一筛网，所述箱体的右侧面连接有第二筛网，所述箱体的内部左侧连接有第一导向管，所述箱体的内部右侧连接有第二导向管;本装置能够对污水泵的进水管进行前置过滤，防止水中的垃圾或者鱼类进入泵体，影响泵体正常工作，在保证进水量的同时，对杂质进行两次过滤处理，将大的杂质阻隔在箱体外，较小的杂质留在箱体中，箱体内的导向管能有效对进入箱体的杂质进行物理沉降，维护时，打开箱门即可取出杂质，便于维护，本装置的结构较为简单，成本较为低廉，适合推广使用。
权利要求书

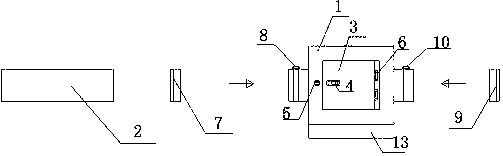

1.一种污水泵的进水结构，其特征在于：包括箱体(1)和进水管(2)，所述箱体(1)的前端面中间位置处设置有一箱门(3)，所述箱门(3)的前端面上设置有插销(4)，所述插销(4)与所述箱体(1)螺丝固定，所述箱体(1)的前端面靠近左侧位置处设置有一插销座(5)，所述插销座(5)与所述箱体(1)螺丝固定，所述插销(4)配合所述插销座(5)，所述箱体(1)的前端面靠近右侧位置处上、下并列设置有两个合页(6)，所述合页(6)的远离所述箱体(1)的一端连接所述箱门(3)，所述箱体(1)的左侧面连接有第一筛网(7)，所述进水管(2)、所述第一筛网(7)和所述箱体(1)之间配合有第一卡箍(8)，所述箱体(1)的右侧面连接有第二筛网(9)，所述第二筛网(9)与所述箱体(1)之间配合有第二卡箍(10)，所述箱体(1)的内部左侧连接有第一导向管(11)，所述第一导向管(11)的远离所述箱体(1)的一端向前向上设置，所述箱体(1)的内部右侧连接有第二导向管(12)，所述第二导向管(12)的远离所述箱体(1)的一端向前向下设置。
2.根据权利要求1所述的污水 泵的进水结构，其特征在于：所述箱体(1)的底部设置有加重块(13)。
3.根据权利要求1所述的污水泵的进水结构，其特征在于：所述第二筛网(9)的孔径大于所述第一筛网(7)的孔径。
说明书
一种污水泵的进水结构
技术领域
本实用新型涉及一种污水泵的进水结构。
背景技术
现有的污水泵进水管常常缺乏过滤装置，进水时，时常因水中的垃圾或者鱼类进入泵体而影响水泵的正常工作，给污水的治理和工人的作业带来了较大的难度。
发明内容
本实用新型要解决的技术问题是提供一种能够对污水泵的进水管进行前置过滤，防止水中的垃圾或者鱼类进入泵体，影响泵体正常工作，在保证进水量的同时，对杂质进行两次过滤处理，将大的杂质阻隔在箱体外，较小的杂质留在箱体中的污水泵的进水结构。
为解决上述问题，本实用新型采用如下技术方案：
一种污水泵的进水结构，包括箱体和进水管，所述箱体的前端面中间位置处设置有一箱门，所述箱门的前端面上设置有插销，所述插销与所述箱体螺丝固定，所述箱体的前端面靠近左侧位置处设置有一插销座，所述插销座与所述箱体螺丝固定，所述插销配合所述插销座，所述箱体的前端面靠近右侧位置处上、下并列设置有两个合页，所述合页的远离所述箱体的一端连接所述箱门，所述箱体的左侧面连接有第一筛网，所述进水管、所述第一筛网和所述箱体之间配合有第一卡箍，所述箱体的右侧面连接有第二筛网，所述第二筛网与所述箱体之间配合有第二卡箍，所述箱体的内部左侧连接有第一导向管，所述第一导向管的远离所述箱体的一端向前向上设置，所述箱体的内部右侧连接有第二导向管，所述第二导向管的远离所述箱体的一端向前向下设置。
优选地，所述箱体的底部设置有加重块，防止箱体因浮力过大而无法进入水中。
优选地，所述第二筛网的孔径大于所述第一筛网的孔径，在保证进水量的同时，对水中的杂质进行二次过滤，将较大的杂质阻隔在箱体外，较小的杂质留在箱体内。
本实用新型的有益效果是：本装置能够对污水泵的进水管进行前置过滤，防止水中的垃圾或者鱼类进入泵体，影响泵体正常工作，在保证进水量的同时，对杂质进行两次过滤处理，将大的杂质阻隔在箱体外，较小的杂质留在箱体中，箱体内的导向管能有效对进入箱体的杂质进行物理沉降，维护时，打开箱门即可取出杂质，便于维护，本装置的结构较为简单，成本较为低廉，适合推广使用。
