申请日2017.08.10
公开(公告)日2018.04.10
IPC分类号B01D29/13; C02F1/00
摘要
本实用新型提供了一种带微调结构的污水过滤装置，属于污水处理装置领域。它解决了现有污水过滤袋展开不彻底的问题。本带微调结构的污水过滤装置，包括两个支架，支架包括挡板和若干支撑杆，支撑杆顶端连接有连接杆，连接杆外端与挡板内沿固定，连接杆内端与支撑杆顶端固定，若干支撑杆合围形成与挡板同轴的圆筒状支撑筒，还包括展开为顶部开口的圆筒状结构的过滤袋，过滤袋上具有过滤孔，挡板上设有连接孔，且能将一个支架嵌入另一个支架内，使两个支架对应的挡板通过紧固件与连接孔配合贴合固定，且两个支架对应的支撑杆沿挡板周向错位设置，过滤袋袋口压在两个挡板之间，过滤袋袋体通过两个支架的支撑杆撑开。本装置能方便彻底展开过滤袋。
权利要求书

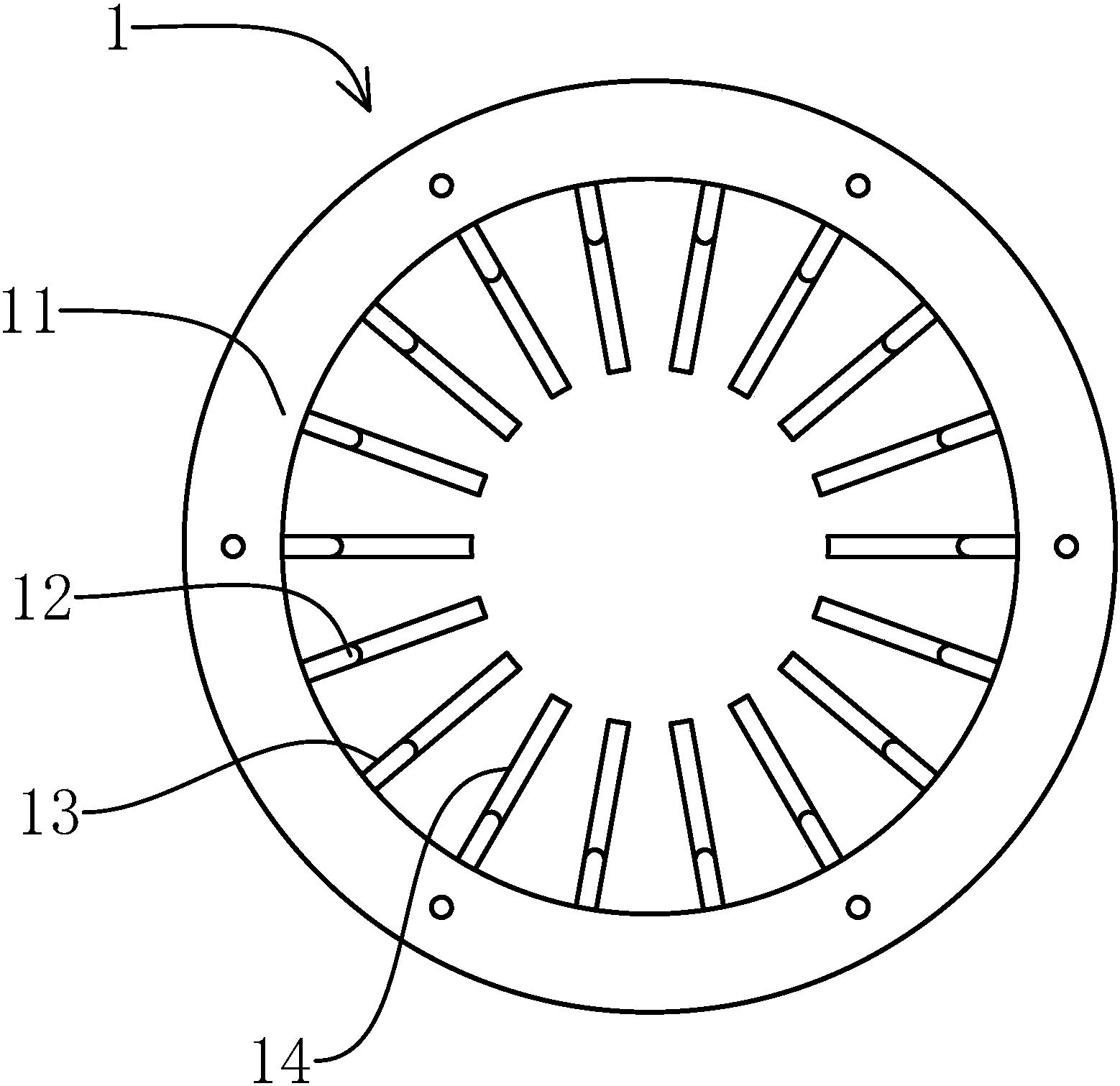

1.一种带微调结构的污水过滤装置，其特征在于：包括形状相同的两个支架(1)，支架(1)包括环形挡板(11)和若干杆状支撑杆(12)，支撑杆(12)顶端呈角度连接有连接杆(13)，所述的连接杆(13)为可弯折结构，连接杆(13)外端与挡板(11)内沿固定，连接杆(13)内端与支撑杆(12)顶端固定，且若干支撑杆(12)合围形成与挡板(11)同轴的圆筒状支撑筒，若干支撑杆(12)与挡板(11)轴线平行，所述的支撑筒外径小于挡板(11)内径，还包括展开为顶部开口的圆筒状结构的过滤袋(2)，过滤袋(2)上具有过滤孔，所述的挡板(11)上设有连接孔，且能将一个支架(1)嵌入另一个支架(1)内，使两个支架(1)对应的挡板(11)通过紧固件与连接孔配合贴合固定，且两个支架(1)对应的支撑杆(12)沿挡板(11)周向错位设置，所述的过滤袋(2)袋口压在两个挡板(11)之间，过滤袋(2)袋体通过两个支架(1)的支撑杆(12)撑开。
2.根据权利要求1所述的一种带微调结构的污水过滤装置，其特征在于：所述的支撑杆(12)底端固定有沿支撑筒径向设置的挡杆(14)，且所述的过滤袋(2)底部通过两个支架(1)的挡杆(14)撑开。
3.根据权利要求2所述的一种带微调结构的污水过滤装置，其特征在于：所述的挡板(11)为喇叭形结构，且挡板(11)外沿位于挡板(11)内沿上方。
4.根据权利要求3所述的一种带微调结构的污水 过滤装置，其特征在于：所述的连接杆(13)和挡杆(14)为支撑杆(12)上下两端一体弯折形成。
说明书
一种带微调结构的污水过滤装置
技术领域
本实用新型属于污水处理装置技术领域，涉及一种带微调结构的污水过滤装置。
背景技术
现有污水处理装置中会使用袋状过滤袋进行前置过滤，一般利用圆筒状支撑筒将过滤袋内外两侧撑开，但需要过滤袋规格十分精确，否则容易在过滤筒内呈卷缩结构，影响过滤效果，且安装过滤袋在过滤筒内也十分麻烦，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能方便展开过滤袋，且能根据过滤袋规格进行微调的带微调结构的污水过滤装置。
本实用新型的目的可通过下列技术方案来实现：一种带微调结构的污水过滤装置，其特征在于：包括形状相同的两个支架，支架包括环形挡板和若干杆状支撑杆，支撑杆顶端呈角度连接有连接杆，所述的连接杆为可弯折结构，连接杆外端与挡板内沿固定，连接杆内端与支撑杆顶端固定，且若干支撑杆合围形成与挡板同轴的圆筒状支撑筒，若干支撑杆与挡板轴线平行，所述的支撑筒外径小于挡板内径，还包括展开为顶部开口的圆筒状结构的过滤袋，过滤袋上具有过滤孔，所述的挡板上设有连接孔，且能将一个支架嵌入另一个支架内，使两个支架对应的挡板通过紧固件与连接孔配合贴合固定，且两个支架对应的支撑杆沿挡板周向错位设置，所述的过滤袋袋口压在两个挡板之间，过滤袋袋体通过两个支架的支撑杆撑开。
安装时，将过滤袋置于两个支架之间，将一个支架嵌入另一个支架内，使两个支架对应的挡板通过紧固件与连接孔配合贴合固定，过滤袋袋口压在两个挡板之间，过滤袋袋体通过两个支架的支撑杆撑开，因此能利用两个支架方便稳定展开过滤袋，避免出现过滤袋卷缩的情况，且由于连接杆为可弯折结构，因此可以根据过滤袋规格弯折连接杆，以控制支撑杆彻底展开过滤袋，因此能根据过滤袋规格进行微调。
在上述的一种带微调结构的污水过滤装置中，所述的支撑杆底端固定有沿支撑筒径向设置的挡杆，且所述的过滤袋底部通过两个支架的挡杆撑开。
因此能利用挡板展开过滤袋底部，同时对过滤袋底部起到防护作用。
在上述的一种带微调结构的污水过滤装置中，所述的挡板为喇叭形结构，且挡板外沿位于挡板内沿上方。
避免过滤袋袋口展开过度。
在上述的一种带微调结构的污水过滤装置中，所述的连接杆和挡杆为支撑杆上下两端一体弯折形成。
与现有技术相比，本实用新型具有如下优点：
安装时，将过滤袋置于两个支架之间，将一个支架嵌入另一个支架内，使两个支架对应的挡板通过紧固件与连接孔配合贴合固定，过滤袋袋口压在两个挡板之间，过滤袋袋体通过两个支架的支撑杆撑开，因此能利用两个支架方便稳定展开过滤袋，避免出现过滤袋卷缩的情况，且由于连接杆为可弯折结构，因此可以根据过滤袋规格弯折连接杆，以控制支撑杆彻底展开过滤袋，因此能根据过滤袋规格进行微调。
