申请日2017.08.10
公开(公告)日2018.04.20
IPC分类号B01D29/33; B01D29/96
摘要

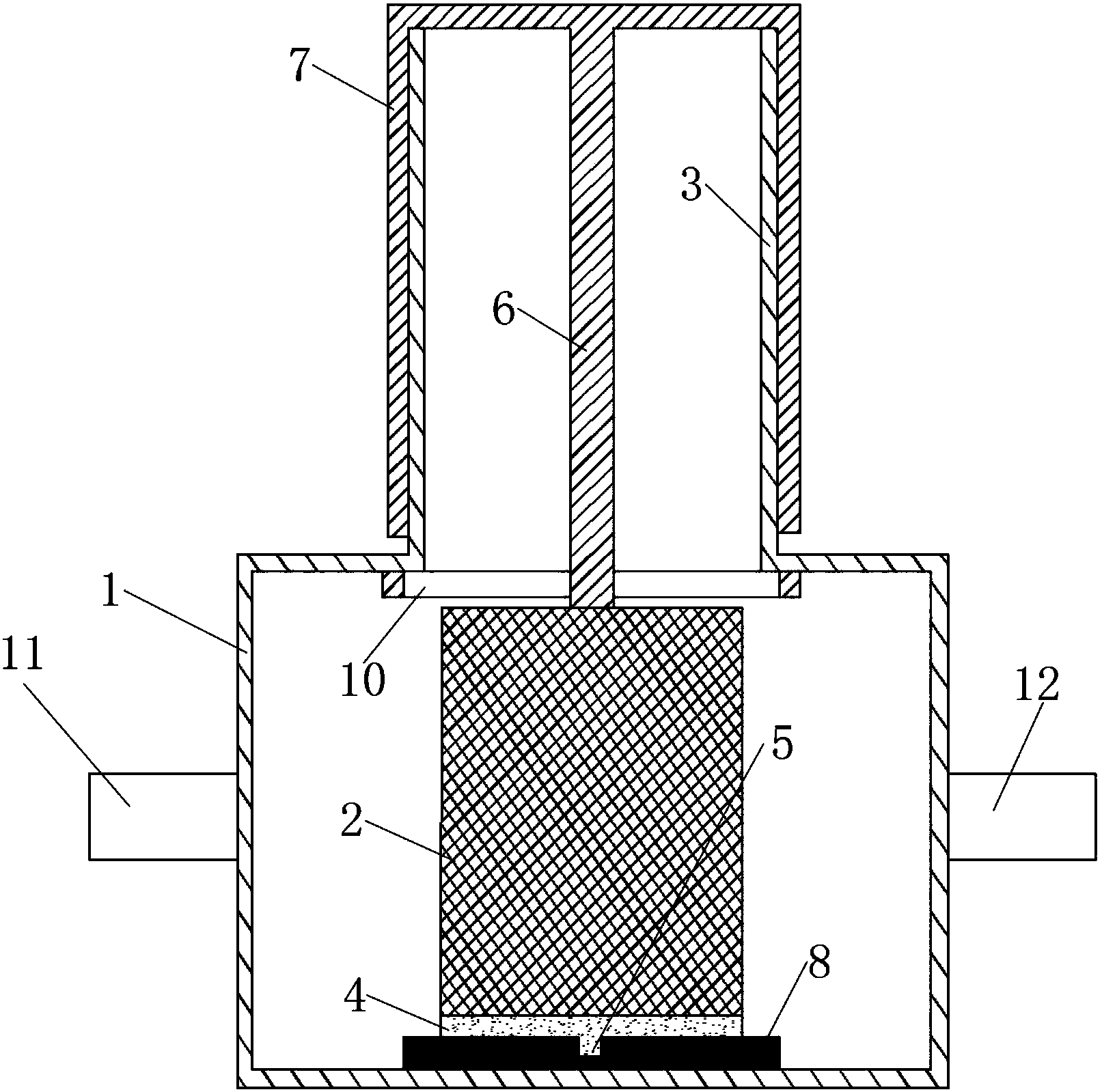

一种便于在线更换清理的污水处理构件，包括壳体和筒网状滤芯，其特征是，所述壳体的上端连通有具有外螺纹的螺纹筒，筒网状滤芯的底端固接有圆形铁块，圆形铁块的底面凸起有插柱，筒网状滤芯的上端固接连杆，连杆的上端固接于端盖的顶面内壁，所述端盖为具有内螺纹的开口端盖，其可旋套于螺纹筒上;还包括圆形磁石，圆形磁石的上表面具有凹槽，插柱插入凹槽中;螺纹筒与壳体连通处的壳体内壁上固接有铁制的定位圈，圆形磁石可卡合于定位圈内。
权利要求书
1.一种便于在线更换清理的污水处理构件，包括壳体和筒网状滤芯，其特征是，所述壳体的上端连通有具有外螺纹的螺纹筒，筒网状滤芯的底端固接有圆形铁块，圆形铁块的底面凸起有插柱，筒网状滤芯的上端固接连杆，连杆的上端固接于端盖的顶面内壁，所述端盖为具有内螺纹的开口端盖，其可旋套于螺纹筒上;还包括圆形磁石，圆形磁石的上表面具有凹槽，插柱插入凹槽中;螺纹筒与壳体连通处的壳体内壁上固接有铁制的定位圈，圆形磁石可卡合于定位圈内。
2.根据权利要求1所述的一种便于在线更换清理的污水处理构件，其特征是，所述壳体的左端连通有进水管，右端连通有出水管。
3.根据权利要求2所述的一种便于在线更换清理的污水处理构件，其特征是，所述圆形磁石的直径大于螺纹筒的内径。
4.根据权利要求3所述的一种便于在线更换清理的污水 处理构件，其特征是，所述筒网状滤芯的直径小于螺纹筒的内径。
5.根据权利要求4所述的一种便于在线更换清理的污水处理构件，其特征是，所述壳体为立方体状壳体。
说明书
一种便于在线更换清理的污水处理构件
技术领域
本实用新型涉及污水处理领域，具体涉及一种便于在线更换清理的污水处理构件，更具体地，设计一种新型的污水处理用滤芯。
背景技术
在污水处理工艺中，滤芯是一种很重要的污水处理构件，通常意义上的滤芯，可以分为平面滤芯(即滤网)、筒状滤芯(筒状滤网)和其它滤芯，本申请主要是针对筒状滤芯进行的改造。传统的筒状滤芯，往往是直接固接于污水处理壳体中，如果需要更换或者清理滤芯，就必须将污水装置停运，拆卸出滤芯，这大大地影响了污水处理的有效运行时长，工作效率较低。
实用新型内容
针对上述问题，本实用新型提供一种便于在线更换清理的污水处理构件。
本实用新型的目的采用以下技术方案来实现：
一种便于在线更换清理的污水处理构件，包括壳体和筒网状滤芯，所述壳体的上端连通有具有外螺纹的螺纹筒，筒网状滤芯的底端固接有圆形铁块，圆形铁块的底面凸起有插柱，筒网状滤芯的上端固接连杆，连杆的上端固接于端盖的顶面内壁，所述端盖为具有内螺纹的开口端盖，其可旋套于螺纹筒上;还包括圆形磁石，圆形磁石的上表面具有凹槽，插柱插入凹槽中;螺纹筒与壳体连通处的壳体内壁上固接有铁制的定位圈，圆形磁石可卡合于定位圈内。
