申请日2017.08.10
公开(公告)日2018.05.08
IPC分类号C02F11/18; C02F11/12; F24S20/00; H02J7/34; F26B5/04
摘要
本实用新型公开了一种新型污泥处理系统，包括依次连接的一次太阳能预热机、一次污泥干燥机、二次太阳能预热机及二次污泥干燥机，一次污泥干燥机的污泥出口还与一次太阳能预热机连接，形成一次循环干燥系统，二次污泥干燥机的污泥出口还与二次太阳能预热机连接，形成二次循环干燥系统;一次太阳能预热机、二次太阳能预热机由顶盖和下部的机体连接组成，顶盖为集热单元，机体为供热单元，其中，顶盖内凹，呈顶部开口的碗状结构，内壁上均匀设置有若干串联连接的太阳能电池板。本系统利用太阳能绿色资源，对污泥干燥机进行预热处理，并形成一次干燥并循环、二次干燥并循环的多重干燥机制，进行多次脱水处理，提高干燥效率，满足可持续发展需求。
权利要求书
1.一种新型污泥处理系统，其特征在于：包括依次连接的一次太阳能预热机、一次污泥干燥机、二次太阳能预热机及二次污泥干燥机，所述一次污泥干燥机的污泥出口还与所述一次太阳能预热机连接，形成一次循环干燥系统，所述二次污泥干燥机的污泥出口还与所述二次太阳能预热机连接，形成二次循环干燥系统;所述一次太阳能预热机、二次太阳能预热机由顶盖和下部的机体连接组成，顶盖为集热单元，机体为供热单元，其中，所述顶盖内凹，呈顶部开口的碗状结构，内壁上均匀设置有若干串联连接的太阳能电池板。
2.根据权利要求1所述的一种新型污泥处理系统，其特征在于：所述一次污泥干燥机、二次污泥干燥机为真空干燥设备，并设有进药管。
3.根据权利要求1所述的一种新型污泥处理系统，其特征在于：所述二次污泥干燥机连接有螺旋输送机。
说明书
一种新型污泥 处理系统
技术领域
本实用新型属于环境污染治理技术领域，具体涉及一种太阳能污泥处理系统。
背景技术
污泥处理(sludge treatment)：对污泥进行浓缩、调质、脱水、稳定、干化或焚烧等减量化、稳定化、无害化的加工过程。污水处理程度越高，就会产生越多的污泥残余物需要加以处理。除非是利用土地处理或污水塘处理污水，否则一般的污水处理厂必须设有污泥处理设施。对现代化的污水处理厂而言，污泥的处理与处置已成为污水处理系统运行中最复杂、且花费最高的一部分。尤其是针对原污泥(raw sludge)即未经污泥处理的初沉淀污泥、二沉池剩余污泥或两者的混合污泥，往往含有大量众多的各类污染物，如高浓度N、P物质及各种有机物，处理难度大，成本高，效果不理想。
发明内容
发明目的：为了克服现有技术中存在的不足，本实用新型提供一种新型污泥处理系统，充分利用太阳能绿色资源，对污泥干燥机进行预热处理，提高干燥效率，节省成本。
技术方案：为实现上述目的，本实用新型采用如下技术方案：

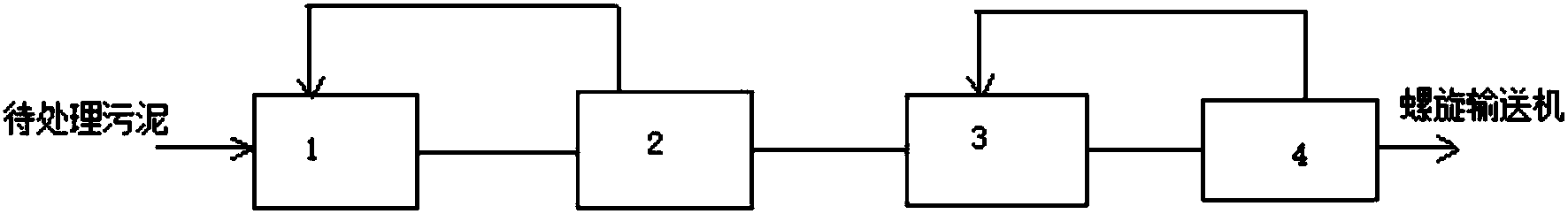

一种新型污泥处理系统，包括依次连接的一次太阳能预热机、一次污泥干燥机、二次太阳能预热机及二次污泥干燥机，所述一次污泥干燥机的污泥出口还与所述一次太阳能预热机连接，形成一次循环干燥系统，所述二次污泥干燥机的污泥出口还与所述二次太阳能预热机连接，形成二次循环干燥系统;所述一次太阳能预热机、二次太阳能预热机由顶盖和下部的机体连接组成，顶盖为集热单元，机体为供热单元，其中，所述顶盖内凹，呈顶部开口的碗状结构，内壁上均匀设置有若干串联连接的太阳能电池板。
进一步的，所述一次污泥干燥机、二次污泥干燥机为真空干燥设备，并设有进药管。
进一步的，所述二次污泥干燥机连接有螺旋输送机。
有益效果：本实用新型的一种新型污泥处理系统，充分利用太阳能绿色资源，对污泥干燥机进行预热处理，并形成一次干燥并循环、二次干燥并循环的多重干燥机制，可根据需要对污泥进行多次的脱水处理，大大提高干燥效率，且满足可持续发展的需求;同时节省成本，并延长了污泥干燥机的使用寿命。
