申请日2017.08.10
公开(公告)日2018.05.01
IPC分类号B01D36/02; B01D29/35; B01D29/94; B01D24/32
摘要
本实用新型提供一种城市垃圾渗滤液高效处理装置，包括复位弹簧、过滤框、连接杆、旋转筒、圆柱海绵以及电机，复位弹簧安装在过滤框下端面前端，过滤框设置在废水池上端，且过滤框通过复位弹簧与废水池连接，固定杆安装在废水池上端面前端，该设计实现了处理状装置自动卸渣的功能，且原理简单，实用性强，提高了工作效率，旋转筒设置在固定筒内，圆柱海绵安装在旋转筒内，电机安装在旋转筒下端面中间位置，且电机设置在固定筒下端面中间位置，该设计实现了处理状装置对渗滤液净化的功能，且运行稳定，方便快捷，有利于渗滤液中杂质的分离，本实用新型结构合理，适用范围广，实用性强，稳定性好，可靠性高。
权利要求书

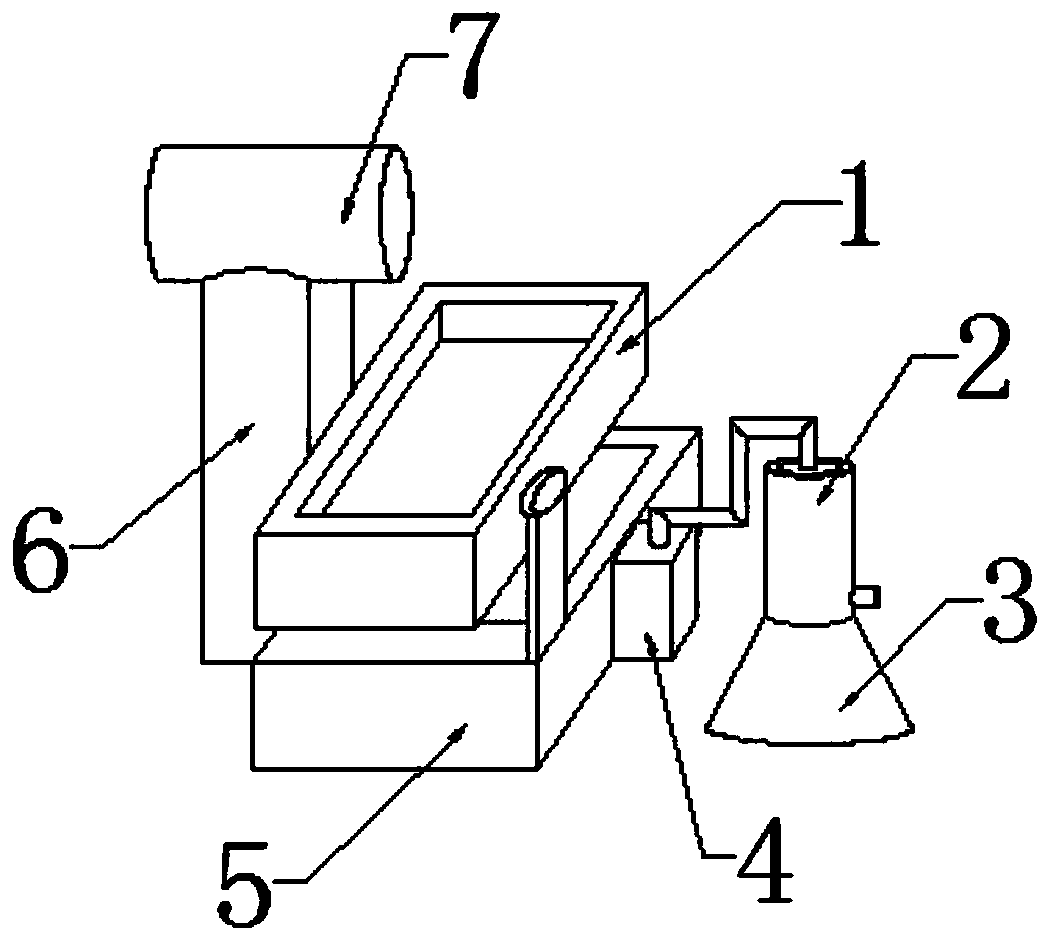

1.一种城市垃圾渗滤液高效处理装置，包括装置主体、卸渣机构(1)以及离心机构(2)，其特征在于：所述装置主体包括圆台(3)、水泵(4)、废水池(5)、支撑杆(6)以及排水管(7)，所述圆台(3)设置在废水池(5)右端，所述水泵(4)安装在废水池(5)右端面中间位置，所述支撑杆(6)设置在废水池(5)左端，所述排水管(7)安装在支撑杆(6)上端面;
所述卸渣机构(1)设置在废水池(5)上端，所述卸渣机构(1)包括复位弹簧(11)、过滤框(12)、固定杆(13)、连接杆(14)以及轴承一(15)，所述复位弹簧(11)安装在过滤框(12)下端面前端，所述过滤框(12)设置在废水池(5)上端，且过滤框(12)通过复位弹簧(11)与废水池(5)连接，所述固定杆(13)安装在废水池(5)上端面前端，所述轴承一(15)安装在固定杆(13)上，且轴承一(15)通过连接杆(14)与过滤框(12)连接;
所述离心机构(2)设置在圆台(3)上端面，所述离心机构(2)包括固定筒(21)、旋转筒(22)、轴承二(23)、封盖(24)、圆柱海绵(25)、出水管(26)以及电机(27)，所述固定筒(21)安装在圆台(3)上端面，所述旋转筒(22)设置在固定筒(21)内，所述轴承二(23)安装在封盖(24)上，所述封盖(24)安装在旋转筒(22)上端面，所述圆柱海绵(25)安装在旋转筒(22)内，所述出水管(26)安装在固定筒(21)右端面下端，且出水管(26)与固定筒(21)连通，所述电机(27)安装在旋转筒(22)下端面中间位置，且电机(27)设置在固定筒(21)下端面中间位置。
2.根据权利要求1所述的一种城市垃圾渗滤液高效处理装置，其特征在于：所述废水池(5)后端面安装有塑料框。
3.根据权利要求1所述的一种城市垃圾渗滤 液高效处理装置，其特征在于：所述过滤框(12)后端面开设有卸渣口。
4.根据权利要求1所述的一种城市垃圾渗滤液高效处理装置，其特征在于：所述轴承二(23)上端面安装有连接环，所述水泵(4)通过水管与连接环连接。
5.根据权利要求1所述的一种城市垃圾渗滤液高效处理装置，其特征在于：所述电机(27)安装有防水罩。
6.根据权利要求1所述的一种城市垃圾渗滤液高效处理装置，其特征在于：所述封盖(24)上端面开设有圆孔，所述圆孔内安装有轴承二(23)。
7.根据权利要求1所述的一种城市垃圾渗滤液高效处理装置，其特征在于：所述旋转筒(22)外表面开设有通孔。
说明书
一种城市垃圾渗滤液高效处理装置
技术领域
本实用新型是一种城市垃圾渗滤液高效处理装置，属于环境保护领域。
背景技术
渗滤液是液体在填埋场重力流动的产物，主要来源于降水和垃圾本身的内含水，由于液体在流动过程中有许多因素可能影响到渗滤液的性质，包括物理因素、化学因素以及生物因素等，所以渗滤液的性质在一个相当大的范围内变动，重金属浓度和市政污水中重金属的浓度基本一致，城市垃圾填埋场渗滤液是一种成分复杂的高浓度有机废水，若不加处理而直接排入环境，会造成严重的环境污染。
现有技术中处理装置功能单一，不具备自动卸渣功能，导致工作效率低，现有技术中操作复杂，净化效果差，不利于渗滤液高效处理，所以急需要一种城市垃圾渗滤液高效处理装置来解决上述出现的问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种城市垃圾渗滤液高效处理装置，以解决上述背景技术中提出的问题，本实用新型结构合理，适用范围广，实用性强，稳定性好，可靠性高。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种城市垃圾渗滤液高效处理装置，包括装置主体、卸渣机构以及离心机构，所述装置主体包括圆台、水泵、废水池、支撑杆以及排水管，所述圆台设置在废水池右端，所述水泵安装在废水池右端面中间位置，所述支撑杆设置在废水池左端，所述排水管安装在支撑杆上端面，所述卸渣机构设置在废水池上端，所述卸渣机构包括复位弹簧、过滤框、固定杆、连接杆以及轴承一，所述复位弹簧安装在过滤框下端面前端，所述过滤框设置在废水池上端，且过滤框通过复位弹簧与废水池连接，所述固定杆安装在废水池上端面前端，所述轴承一安装在固定杆上，且轴承一通过连接杆与过滤框连接，所述离心机构设置在圆台上端面，所述离心机构包括固定筒、旋转筒、轴承二、封盖、圆柱海绵、出水管以及电机，所述固定筒安装在圆台上端面，所述旋转筒设置在固定筒内，所述轴承二安装在封盖上，所述封盖安装在旋转筒上端面，所述圆柱海绵安装在旋转筒内，所述出水管安装在固定筒右端面下端，且出水管与固定筒连通，所述电机安装在旋转筒下端面中间位置，且电机设置在固定筒下端面中间位置。
进一步地，所述废水池后端面安装有塑料框。
进一步地，所述过滤框后端面开设有卸渣口。
进一步地，所述轴承二上端面安装有连接环，所述水泵通过水管与连接环连接。
进一步地，所述电机安装有防水罩。
进一步地，所述封盖上端面开设有圆孔，所述圆孔内安装有轴承二。
进一步地，所述旋转筒外表面开设有通孔。
本实用新型的有益效果：本实用新型的一种城市垃圾渗滤液高效处理装置，因本实用新型添加了复位弹簧、过滤框、连接杆以及轴承一，该设计实现了处理状装置自动卸渣的功能，且原理简单，实用性强，提高了工作效率，解决了原有处理装置功能单一，不具备自动卸渣功能，导致工作效率低的问题。
因本实用新型添加了旋转筒、轴承二、圆柱海绵以及电机，该设计实现了处理状装置对渗滤液净化的功能，且运行稳定，方便快捷，有利于渗滤液中杂质的分离，决了原有处理装置操作复杂，净化效果差，不利于渗滤液高效处理的问题。
因本实用新型添加了塑料框与卸渣口，该设计便于杂质盛装以及掉落，因本实用新型添加了连接环与水管，该设计实现了连接功能，因本实用新型添加了防水罩，该设计保证了电机正常运行，因本实用新型添加了通孔，该设计便于渗滤液流出，本实用新型结构合理，适用范围广，实用性强，稳定性好，可靠性高。
