申请日2017.08.10
公开(公告)日2018.05.04
IPC分类号C02F3/34; B01F7/18; B01F15/02; B01D29/01
摘要
本实用新型提供一种城市污水脱氮除磷装置，包括电机、滚珠螺母座、导向杆、挤压药筒、搅拌叶片、螺杆、过滤网、活塞板、连接杆以及电动缸，所述电机下端安装螺杆，所述滚珠螺母座设置在螺杆上，所述搅拌叶片装配在螺杆外端，所述搅拌叶片设置在滚珠螺母座下侧，所述滚珠螺母座下端安装导向杆，所述导向杆下端连接挤压药筒，该设计可进行同步运行，所述过滤网右端安装连接杆，所述活塞板安装在连接杆上，所述连接杆右端装配电动缸，该设计可进行自动清理固体杂质，本实用新型使用方便，便于操作，可进行同步操作，可进行自动清理，稳定性好，可靠性高。
权利要求书

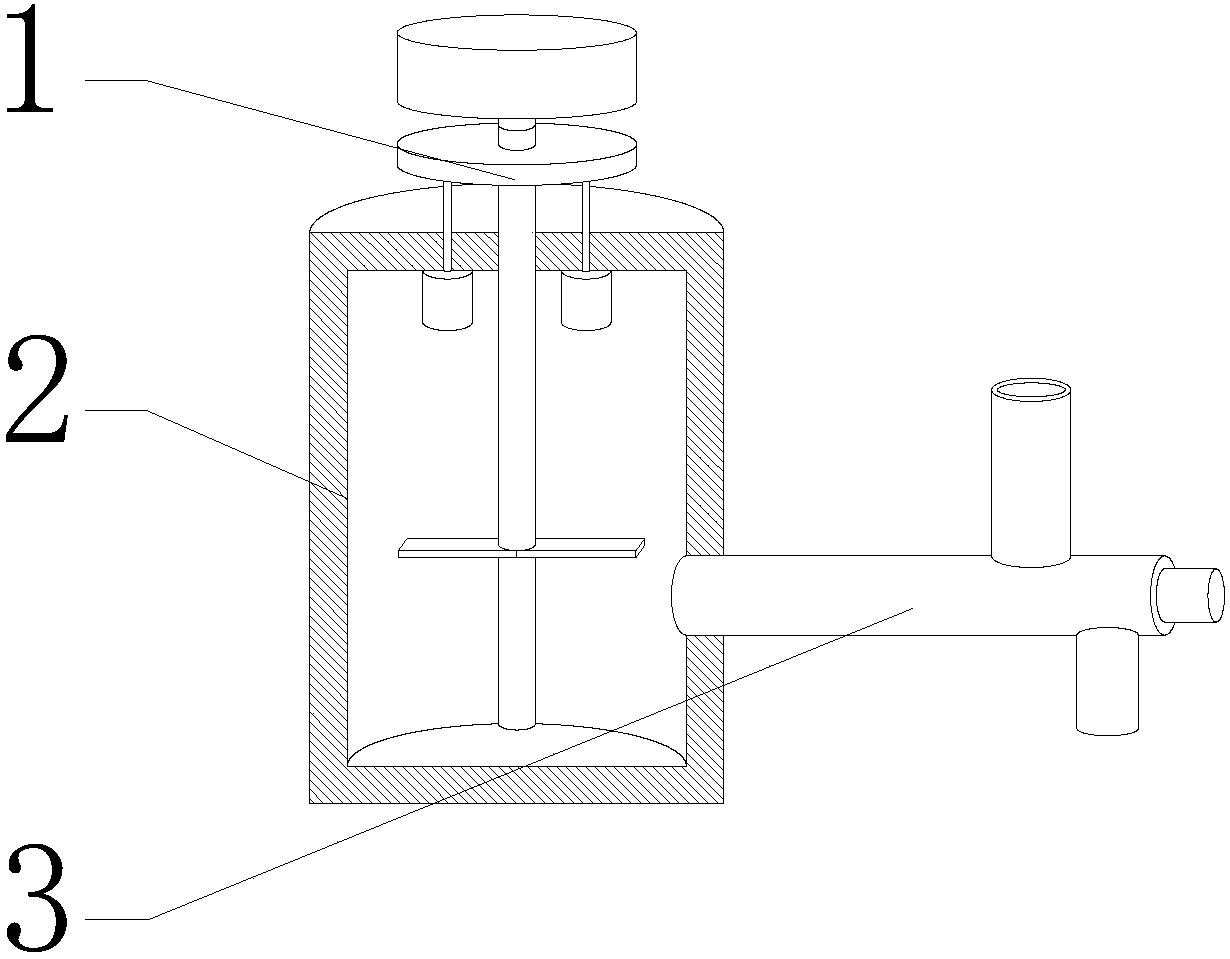

1.一种城市污水脱氮除磷装置，包括搅拌机构(1)、处理箱主体(2)以及过滤机构(3)，其特征在于：所述搅拌机构(1)安装在处理箱主体(2)上，所述处理箱主体(2)右端装配过滤机构(3);
所述搅拌机构(1)包括电机(11)、滚珠螺母座(12)、导向杆(13)、挤压药筒(14)、搅拌叶片(15)以及螺杆(16)，所述电机(11)下端安装螺杆(16)，所述滚珠螺母座(12)设置在螺杆(16)上，所述搅拌叶片(15)装配在螺杆(16)外端，所述搅拌叶片(15)设置在滚珠螺母座(12)下侧，所述滚珠螺母座(12)下端安装导向杆(13)，所述导向杆(13)下端连接挤压药筒(14)，所述导向杆(13)设置在螺杆(16)外侧，所述挤压药筒(14)装配在螺杆(16)外侧，所述电机(11)下侧安装滚珠螺母座(12)，所述滚珠螺母座(12)下侧设置处理箱主体(2)，所述导向杆(13)装配在处理箱主体(2)上端，所述挤压药筒(14)装配在处理箱主体(2)内部顶端，所述搅拌叶片(15)以及螺杆(16)均安装在处理箱主体(2)内，所述导向杆(13)下端穿过处理箱主体(2)与挤压药筒(14)相连接，所述螺杆(16)上端穿过处理箱主体(2)与电机(11)相连接;
所述过滤机构(3)包括输送管道(31)、过滤网(32)、活塞板(33)、收集箱(34)、连接杆(35)、电动缸(36)以及进水管(37)，所述输送管道(31)设置在处理箱主体(2)右端，所述输送管道(31)上端装配进水管(37)，所述输送管道(31)下端设置收集箱(34)，所述过滤网(32)右端安装连接杆(35)，所述活塞板(33)安装在连接杆(35)上，所述连接杆(35)右端装配电动缸(36)，所述电动缸(36)装配在输送管道(31)右端，所述过滤网(32)、活塞板(33)以及连接杆(35)均装配在输送管道(31)内，所述连接杆(35)右端穿过输送管道(31)与电动缸(36)相连接。
2.根据权利要求1所述的一种城市污水 脱氮除磷装置，其特征在于：所述螺杆(16)通过滚珠螺母副与滚珠螺母座(12)相连接。
3.根据权利要求1所述的一种城市污水脱氮除磷装置，其特征在于：所述导向杆(13)、挤压药筒(14)以及搅拌叶片(15)均设有两个，所述导向杆(13)对称安装在滚珠螺母座(12)下端，所述搅拌叶片(15)对称装配在螺杆(16)左右两端。
4.根据权利要求1所述的一种城市污水脱氮除磷装置，其特征在于：所述导向杆(13)下端安装有活塞，且活塞设置在挤压药筒(14)内，所述挤压药筒(14)下端安装有喷头。
5.根据权利要求1所述的一种城市污水脱氮除磷装置，其特征在于：所述输送管道(31)下端加工有出料口，且出料口设置在活塞板(33)右侧。
6.根据权利要求1所述的一种城市污水脱氮除磷装置，其特征在于：所述处理箱主体(2)左端安装有出水管。
说明书
一种城市污水脱氮除磷装置
技术领域
本实用新型是一种城市污水脱氮除磷装置，属于污水处理技术领域。
背景技术
氮、磷元素导致的水体富营养化已经成为一个全球性难题。为解决这个难题，人们制定了越来越严格的污水排放标准，同时人们也在不断改进污水处理工艺。对于城市污水的脱氮除磷而言，生物处理法是最为经济的。
现有的城市污水脱氮除磷装置在对污水进行处理时，通常将搅拌与添加生物药剂分开处理，从而加大了能源的损耗，同时由于无法同步运行，从而导致处理效果降低，现有的城市污水在进行过滤时，通常是直接添加过滤网，然后等污水输送完全后，才对固体杂质进行清理，延长了工作时间，加大了人员的工作量，适用范围低。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种城市污水脱氮除磷装置，以解决上述背景技术中提出的问题，本实用新型使用方便，便于操作，可进行同步操作，可进行自动清理，稳定性好，可靠性高。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种城市污水脱氮除磷装置，包括搅拌机构、处理箱主体以及过滤机构，所述搅拌机构安装在处理箱主体上，所述处理箱主体右端装配过滤机构，所述搅拌机构包括电机、滚珠螺母座、导向杆、挤压药筒、搅拌叶片以及螺杆，所述电机下端安装螺杆，所述滚珠螺母座设置在螺杆上，所述搅拌叶片装配在螺杆外端，所述搅拌叶片设置在滚珠螺母座下侧，所述滚珠螺母座下端安装导向杆，所述导向杆下端连接挤压药筒，所述导向杆设置在螺杆外侧，所述挤压药筒装配在螺杆外侧，所述电机下侧安装滚珠螺母座，所述滚珠螺母座下侧设置处理箱主体，所述导向杆装配在处理箱主体上端，所述挤压药筒装配在处理箱主体内部顶端，所述搅拌叶片以及螺杆均安装在处理箱主体内，所述导向杆下端穿过处理箱主体与挤压药筒相连接，所述螺杆上端穿过处理箱主体与电机相连接，所述过滤机构包括输送管道、过滤网、活塞板、收集箱、连接杆、电动缸以及进水管，所述输送管道设置在处理箱主体右端，所述输送管道上端装配进水管，所述输送管道下端设置收集箱，所述过滤网右端安装连接杆，所述活塞板安装在连接杆上，所述连接杆右端装配电动缸，所述电动缸装配在输送管道右端，所述过滤网、活塞板以及连接杆均装配在输送管道内，所述连接杆右端穿过输送管道与电动缸相连接。
进一步地，所述螺杆通过滚珠螺母副与滚珠螺母座相连接。
进一步地，所述导向杆、挤压药筒以及搅拌叶片均设有两个，所述导向杆对称安装在滚珠螺母座下端，所述搅拌叶片对称装配在螺杆左右两端。
进一步地，所述导向杆下端安装有活塞，且活塞设置在挤压药筒内，所述挤压药筒下端安装有喷头。
进一步地，所述输送管道下端加工有出料口，且出料口设置在活塞板右侧。
进一步地，所述处理箱主体左端安装有出水管。
本实用新型的有益效果：本实用新型的一种城市污水脱氮除磷装置，本实用新型通过添加电机、滚珠螺母座、导向杆、挤压药筒、搅拌叶片以及螺杆，该设计实现了在对污水进行搅拌的同时进行添加生物药剂，提高了电机的工作效率，提高了处理效果，解决了现有的城市污水脱氮除磷装置在对污水进行处理时，通常将搅拌与添加生物药剂分开处理，从而加大了能源的损耗，同时由于无法同步运行，从而导致处理效果降低的问题。
本实用新型通过添加输送管道、过滤网、收集箱、连接杆、电动缸以及进水管，该设计可在输送污水的同时对固体杂质进行自动清理，降低了人员的工作量，同时也降低了工作时间，解决了现有的城市污水在进行过滤时，通常是直接添加过滤网，然后等污水输送完全后，才对固体杂质进行清理，延长了工作时间，加大了人员的工作量，适用范围低的问题，因添加活塞板，该设计提高了密封效果。
因添加活塞以及喷头，该设计便于生物药剂的喷出，因添加出料口，该设计便于固体杂质的离开，因添加出水管，该设计便于水溶液的排出，本实用新型使用方便，便于操作，可进行同步操作，可进行自动清理，稳定性好，可靠性高。
