申请日2017.08.09
公开(公告)日2018.03.09
IPC分类号B65G65/46; B65G11/02; B65D90/10; B65D90/48; C02F11/18
摘要
本实用新型公开了一种污泥给料装置,包括带有搅拌机(2)的污泥仓(1)，污泥仓(1)下端设有无轴螺旋输送机(3)，无轴螺旋输送机(3)一端经输送管(4)连接有旋转给料阀(5)，旋转给料阀(5)下端经给料溜槽(6)连接有输送机(7)。本实用新型通过变频电机驱动无轴螺旋输送机，可以调节污泥的输送速度;通过旋转给料阀可以将污泥均匀、稳定的运送至锅炉内。
权利要求书

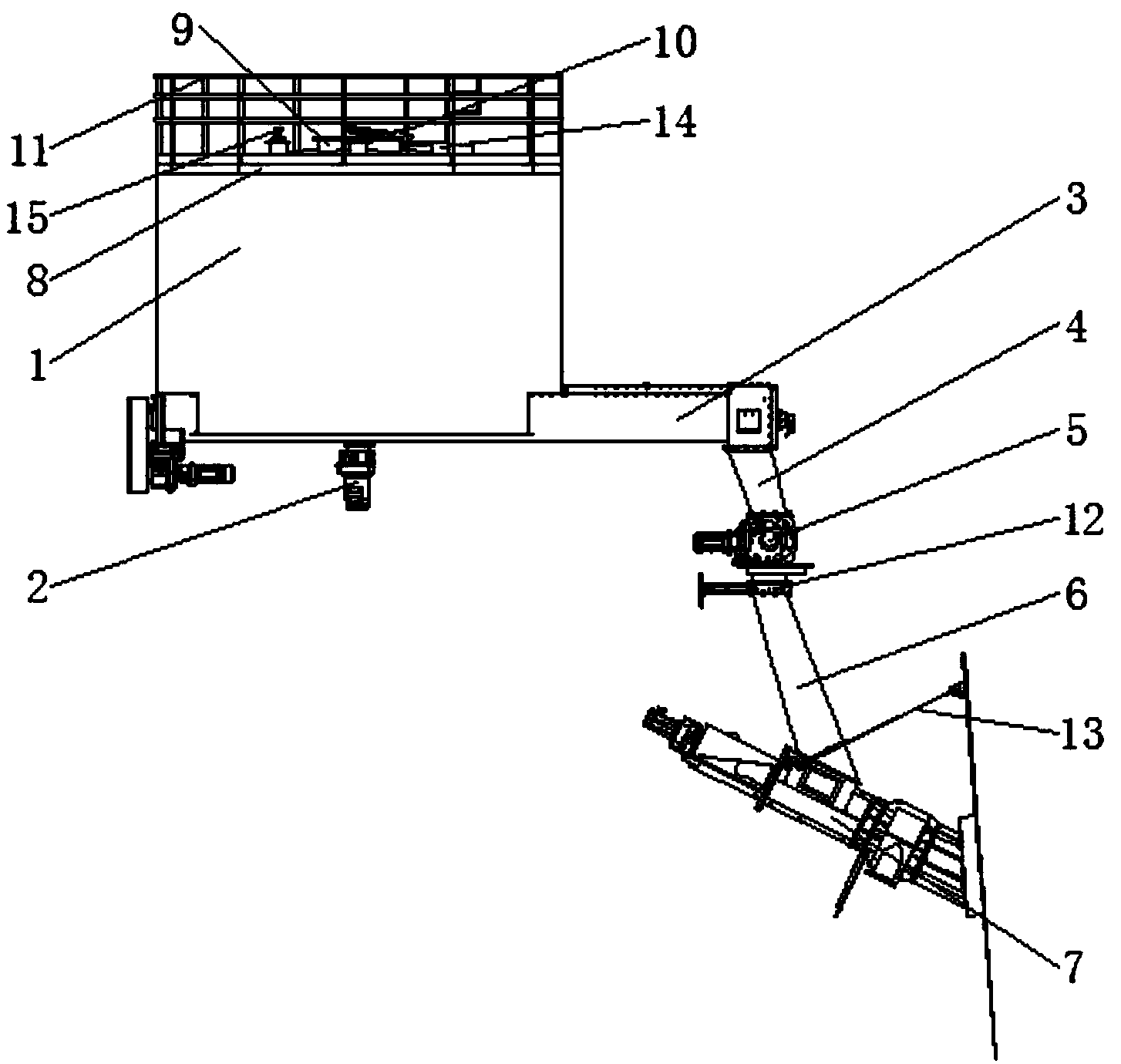

1.污泥给料装置，其特征在于：包括带有搅拌机(2)的污泥仓(1)，污泥仓(1)下端设有无轴螺旋输送机(3)，无轴螺旋输送机(3)一端经输送管(4)连接有旋转给料阀(5)，旋转给料阀(5)下端经给料溜槽(6)连接有输送机(7)。
2.根据权利要求1所述的污泥给料装置，其特征在于：所述污泥仓(1)顶部设有工作平台(8)，工作平台(8)中心设有进料口(9)，进料口(9)四周设有人孔(10)和通风孔(14)，进料口(9)外侧设有料位计(15)，所述工作平台(8)四周设有防护栏杆(11)。
3.根据权利要求1所述的污泥给料装置，其特征在于：所述搅拌机(2)和无轴螺旋输送机(3)均使用变频电机驱动。
4.根据权利要求1所述的污泥给料装置，其特征在于：所述旋转给料阀(5)与给料溜槽(6)的连接处设有开关阀(12)。
5.根据权利要求1所述的污泥给料装置，其特征在于：所述输送机(7)经拉杆(13)倾斜设置在锅炉外侧。
6.根据权利要求1所述的污泥给料装置，其特征在于：所述给料溜槽(6)为上窄下宽的U形槽，给料溜槽(6)倾斜放置在输送机(7)上。
说明书
污泥 给料装置
技术领域
本实用新型涉及一种输送装置，特别是一种污泥给料装置。
背景技术
污泥是一种新型的可再生燃料，具有含水量大、力学性质差、有机物含量高等特点，可作为循环流化床锅炉的燃烧材料。但由于污泥自身的特性，使普通的输送装置无法均匀、连续的将污泥运送至循环流化床锅炉内，从而造成资源的浪费。
实用新型内容
本实用新型的目的在于，提供一种污泥给料装置。本实用新型能够将污泥均匀、稳定的运送至循环流化床锅炉内。
本实用新型的技术方案：污泥给料装置，包括带有搅拌机的污泥仓，污泥仓下端设有无轴螺旋输送机，无轴螺旋输送机一端经输送管连接有旋转给料阀，旋转给料阀下端经给料溜槽连接有输送机。
前述的污泥给料装置中，所述污泥仓顶部设有工作平台，工作平台中心设有进料口，进料口四周设有人孔和通风孔，进料口外侧设有料位计，所述工作平台四周设有防护栏杆。
前述的污泥给料装置中，所述搅拌机和无轴螺旋输送机均使用变频电机驱动。
前述的污泥给料装置中，所述旋转给料阀与给料溜槽的连接处设有开关阀。
前述的污泥给料装置中，所述输送机经拉杆倾斜设置在锅炉外侧。
前述的污泥给料装置中，所述给料溜槽为上窄下宽的U形槽，给料溜槽倾斜放置在输送机上。
与现有技术相比，它可以将污泥均匀、连续的运送至流化床锅炉内。本实用新型通过搅拌机将污泥仓内的污泥与沙石、石灰石搅拌后，通过无轴螺旋输送机将污泥进一步搅拌均匀并输送至旋转给料阀;通过旋转给料阀将污泥均匀、稳定的输送至输送机内，开口式的给料溜槽可以保证旋转给料阀和输送机内的气压稳定，避免污泥堵塞;输送机采用倾斜放置，可以有效降低运送污泥所消耗的功率，节能环保。此外，本实用新型还在污泥仓顶部设有工作平台，方便工人的送料和检修，工作平台四周的防护栏杆可以防止工人在检修时因意外跌落，安全性好;无轴螺栓输送机采用变频电机控制，可以根据现场的需求调节污泥的输送速度，满足工厂的生产需要;给料溜槽的外形为上窄下宽的U形槽结构，可以防止污泥掉落在输送机外侧。
