申请日2017.08.09
公开(公告)日2018.03.02
IPC分类号F28D1/053; F28F9/02; F28F11/00; F28F19/00; F28F21/08
摘要
本实用新型公开了一种废水热能回收节能装置，包括入水口、铝板和出水口，所述铝板的内侧安装有水道，且铝板的左右两端固定设置有前塑料端盖和后塑料端盖，所述前塑料端盖的对面安装有后塑料端盖，所述前塑料端盖和后塑料端盖上固定设置有固定螺丝和密封胶圈，且固定螺丝的下方固定安装有密封胶圈，所述前塑料端盖左右两端分别设置有入水口和出水口。该废水热能回收节能装置，结构简单合理，改善热水器的换热效果，提高效率和速度，免清洗，满足了使用的需求，设有铝板，使得带余温的废水与冷水经介质铝进行热交换，充分回收热量，使冷水温度升高，减少下一级加热器的能耗;此外，废水与冷水互逆流动，有效提高换热效率。
权利要求书

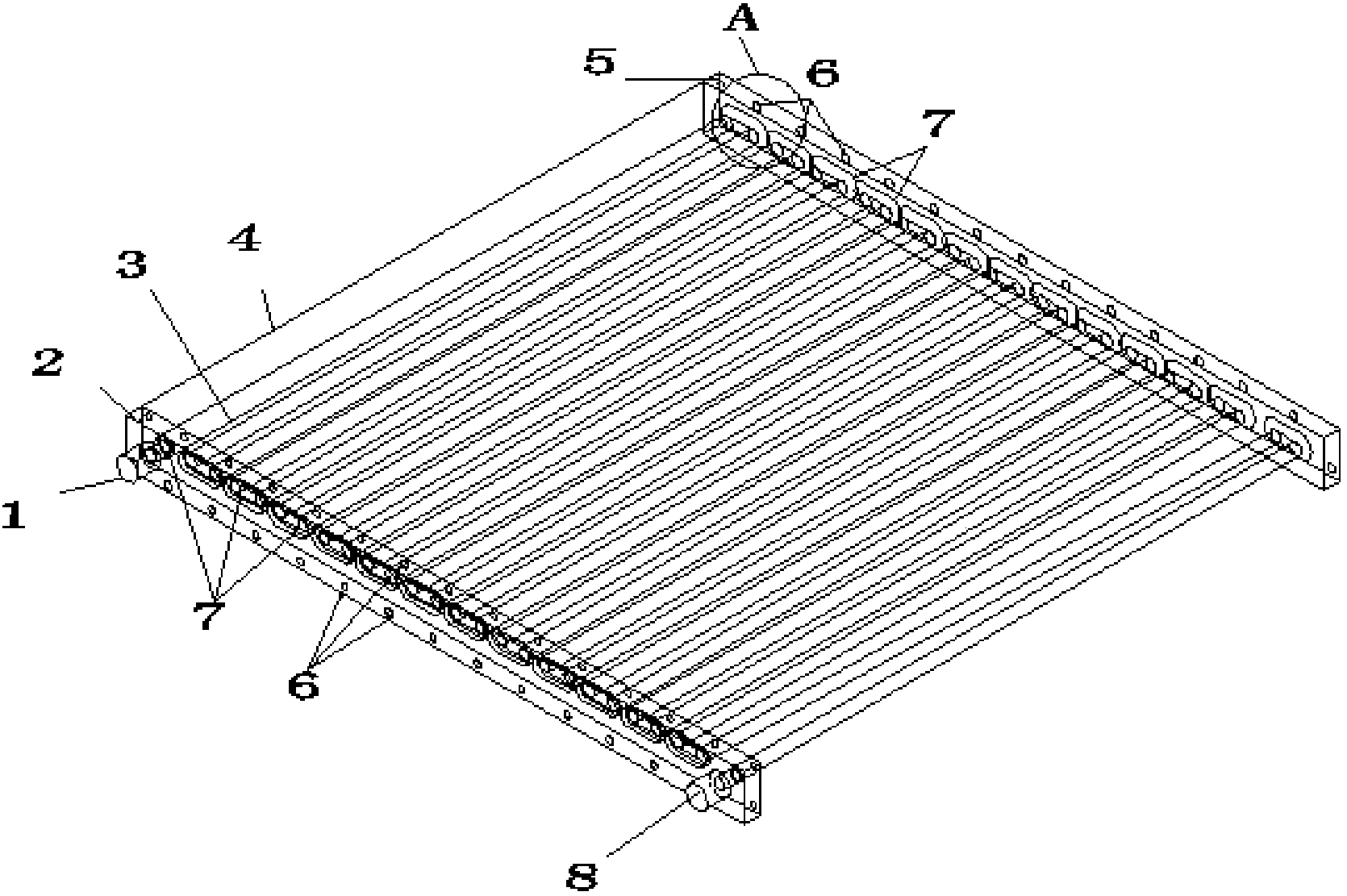

1.一种废水热能回收节能装置，包括入水口(1)、铝板(4)和出水口(8)，其特征在于：所述铝板(4)的内侧安装有水道(3)，且铝板(4)的左右两端固定设置有前塑料端盖(2)和后塑料端盖(5)，所述前塑料端盖(2)的对面安装有后塑料端盖(5)，所述前塑料端盖(2)和后塑料端盖(5)上固定设置有固定螺丝(6)和密封胶圈(7)，且固定螺丝(6)的下方固定安装有密封胶圈(7)，所述前塑料端盖(2)左右两端分别设置有入水口(1)和出水口(8)。
2.根据权利要求1所述的一种废水热能回收节能装置，其特征在于：所述入水口(1)和出水口(8)均匀水道(3)相连通，且水道(3)等距离的固定在铝板(4)的内部。
3.根据权利要求1所述的一种废水热能回收节能装置，其特征在于：所述前塑料端盖(2)和后塑料端盖(5)与铝板(4)的连接方式为固定连接。
4.根据权利要求1所述的一种废水热能回收节能装置，其特征在于：所述固定螺丝(6)横穿前塑料端盖(2)和后塑料端盖(5)。
5.根据权利要求1所述的一种废水热能回收节能装置，其特征在于：所述密封胶圈(7)内部设置有凹槽。
说明书
一种废水热能回收节能装置
技术领域
本实用新型涉及废水 热能回收设备技术领域，具体为一种废水热能回收节能装置。
背景技术
中国专利号201520943178.X于2016.04.20公开了一种热能回收节能热水器，具体公开了包括前盖板、壳体和后盖板，前盖板和后盖板分别装配于壳体的前后侧，其特征在于：所述壳体内设置有元器件室和换热室;所述前盖板封闭元器件室，所述后盖板封闭换热室;所述换热室内设置有用于传导废水的S形流水道，以及设置有用于传导冷水的换热管置于流水道内，且废水的流动方向与冷水的流动方向相反。本实用新型通过设置流水道与换热管，且冷水与废水互逆流动，从而达到换热效果，降低能耗;从外，还通过将后盖板设置成花洒结构，利用喷洒的原理对换热室进行清洗;该热水器采用的换热管材质为不锈钢波纹管，换热效果差，效率低，速度慢，能耗大，极容易结水垢，需要经常清洗，并且难清洗干净。因此，有必要做进一步改进。
实用新型内容
本实用新型的目的在于提供一种废水热能回收节能装置，以解决上述背景技术中提出的采用的换热管材质为不锈钢波纹管，换热效果差，效率低，速度慢，能耗大，极容易结水垢，需要经常清洗，并且难清洗干净的问题。
为实现上述目的，本实用新型提供如下技术方案：一种废水热能回收节能装置，包括入水口、铝板和出水口，所述铝板的内侧安装有水道，且铝板的左右两端固定设置有前塑料端盖和后塑料端盖，所述前塑料端盖的对面安装有后塑料端盖，所述前塑料端盖和后塑料端盖上固定设置有固定螺丝和密封胶圈，且固定螺丝的下方固定安装有密封胶圈，所述前塑料端盖左右两端分别设置有入水口和出水口。
优选的，所述入水口和出水口均匀水道相连通，且水道等距离的固定在铝板的内部。
优选的，所述前塑料端盖和后塑料端盖与铝板的连接方式为固定连接。
优选的，所述固定螺丝横穿前塑料端盖和后塑料端盖。
优选的，所述密封胶圈内部设置有凹槽。
与现有技术相比，本实用新型的有益效果是：该废水热能回收节能装置，结构简单合理，改善热水器的换热效果，提高效率和速度，免清洗，满足了使用的需求，设有铝板，使得带余温的废水与冷水经介质铝进行热交换，充分回收热量，使冷水温度升高，减少下一级加热器的能耗;此外，废水与冷水互逆流动，有效提高换热效率。由于铝的热传导系数大，换热效果好，并且效率高速度快;铝板跟废水接触处，匀为平坦的金属面，水垢不易生产，从而达到免清洗和免维护，产品非常耐用，大大的提高了整个装置的实用性。
