申请日2017.08.09
公开(公告)日2018.03.13
IPC分类号C02F9/14; C02F3/30
摘要
本实用新型公开了一种适用于中小型污水处理厂的一体化生物滤池，包括池体，池体内具有缺氧区，好氧区及沉淀区;缺氧区顶部设置有缺氧区出水渠，缺氧区内设置填料层，缺氧区底部一侧设置进水口，进水口与穿孔配水管连接，穿孔配水管设置在缺氧区底部;好氧区内设置填料层;沉淀区上部设置进水井筒，沉淀区一侧设置总出水口，沉淀区底部设置污泥回流泵，污泥回流泵接于进水口，好氧区底部设置穿孔集水管，穿孔集水管接于进水井筒;鼓风机接于缺氧区穿孔反冲洗气管以及好氧区穿孔曝气管。本实用新型能够高效处理污水。
权利要求书

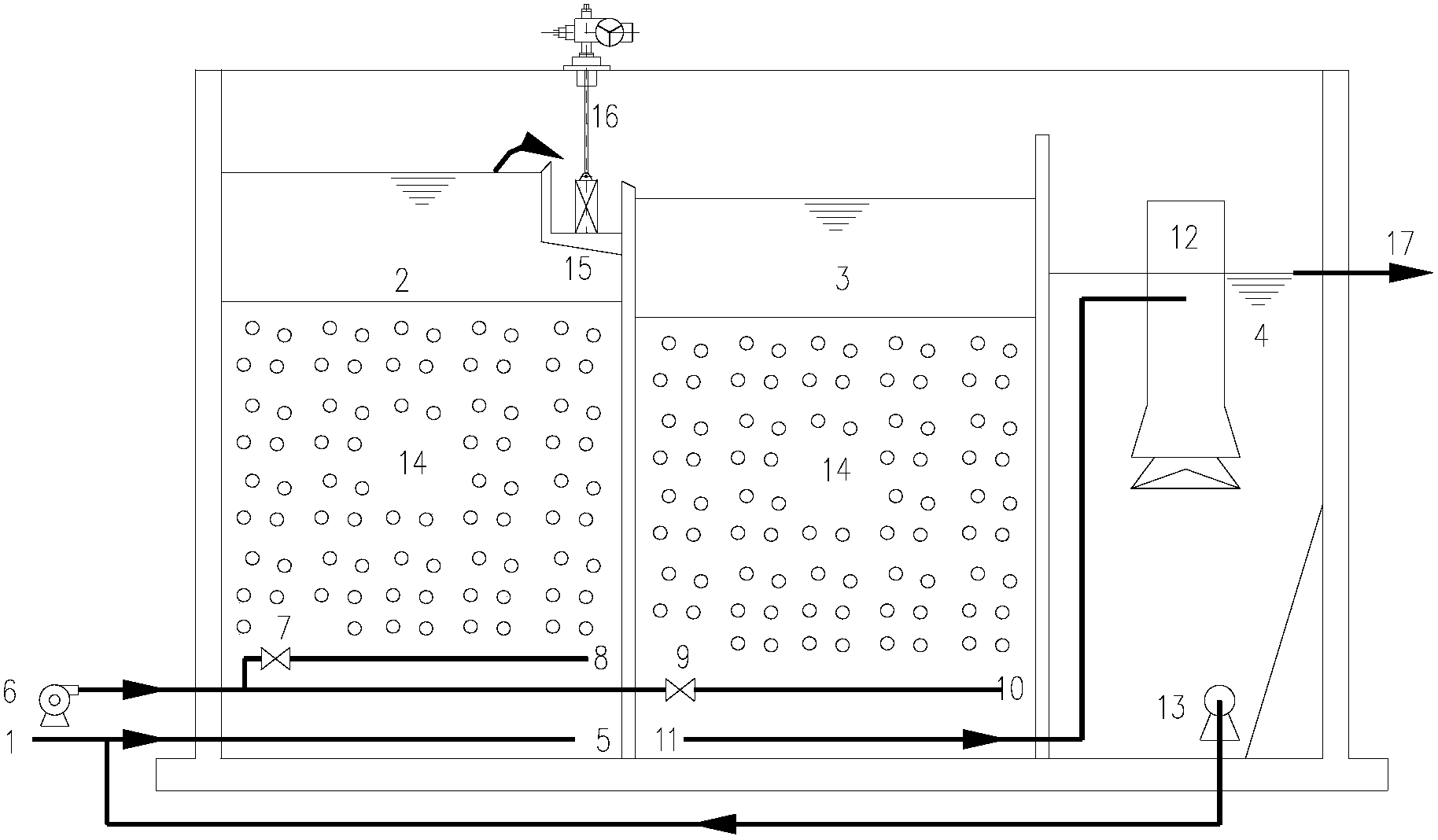

1.一种适用于中小型污水处理厂的一体化生物滤池，其特征在于，包括池体，池体内具有缺氧区，好氧区及沉淀区;
缺氧区顶部设置有缺氧区出水渠，缺氧区内设置填料层，缺氧区底部一侧设置进水口，进水口与穿孔配水管连接，穿孔配水管设置在缺氧区底部;
好氧区内设置填料层;
好氧区底部设置穿孔集水管，穿孔集水管通过接管接于进水井筒;
沉淀区上部设置进水井筒，沉淀区一侧设置总出水口，沉淀区底部设置污泥回流泵，污泥回流泵通过接管接于进水口处;
设置在池体外的鼓风机通过接管分别接于缺氧区穿孔反冲洗气管以及好氧区穿孔曝气管，缺氧区穿孔反冲洗气管上设置缺氧区阀门，好氧区穿孔曝气管上设置好氧区阀门。
2.根据权利要求1所述的一种适用于中小型污水处理厂的一体化生物滤池，其特征在于：填料层由粒径10-20mm的砾石构成，高度为2-8m。
3.根据权利要求1所述的一种适用于中小型污水 处理厂的一体化生物滤池，其特征在于：沉淀区靠近总出水口侧的底部设置斜面。
4.根据权利要求1所述的一种适用于中小型污水处理厂的一体化生物滤池，其特征在于：缺氧区出水渠处设置用于排出反冲洗废水的闸门。
说明书
一种适用于中小型污水处理厂的一体化生物滤池
技术领域
本实用新型涉及污水处理设施，尤其是涉及一种适用于中小型污水处理厂的一体化生物滤池。
背景技术
生物滤池技术从20世纪70年代兴起，已发展出多种类型，成为目前典型的污水处理工艺，在农村废水处理、城市污水处理、工业水处理、回用水处理以及微污染水处理等多领域得到广泛应用。生物滤池技术是依靠污(废)水处理构筑物内填装的填料的物理过滤作用，以及填料上附着生长的生物膜的好氧氧化、缺氧反硝化等生物化学作用联合去除污(废)水中污染物的人工处理技术，常见的包括低负荷生物滤池、高负荷生物滤池法、塔式生物滤池法和曝气生物滤池法。
当前以曝气生物滤池发展最快，普及最广，并随着推广应用，许多科研设计单位在其结构形式、功能、运行和滤料等方面进行了具体研究，不断改进和创新。曝气生物滤池逐渐发展成为系列综合工艺，具有去除悬浮物、有机物、脱氮除磷等作用，最大优点是集生物净化和物理过滤于一体，在保证处理效果的前提下使工艺流程得到简化。在实际应用中也存在以下缺点：进水悬浮物不能过高，较高的情况下，会使滤池在短时间内达到设计水头，容易堵塞，导致频繁反洗，增加运行成本和管理不便。反冲洗解决了接触氧化法中生物膜自行脱落，滞留在填料中的问题，但同时也带来冲洗中滤料摩擦所引起的生物膜流失的问题。滤料需要同时具备截污纳污的能力，粒径大小带来去污能力和运行周期之间的矛盾，也造成填料成本升高。填料层不同深度的处理能力存在差异，直接影响建造成本。
实用新型内容
本实用新型的目的就是为了解决上述问题，提供一种高效且能耗低的用于去除污水中的有机物和氨氮的适用于中小型污水处理厂的一体化生物滤池。
为了实现上述目的，本实用新型采用如下技术方案：一种适用于中小型污水处理厂的一体化生物滤池，其特征在于，包括池体，池体内具有缺氧区，好氧区及沉淀区;
缺氧区顶部设置有缺氧区出水渠，缺氧区内设置填料层，缺氧区底部一侧设置进水口，进水口与穿孔配水管连接，穿孔配水管设置在缺氧区底部;
好氧区内设置填料层;
沉淀区上部设置进水井筒，沉淀区一侧设置总出水口，沉淀区底部设置污泥回流泵，污泥回流泵通过接管接于进水口处，好氧区底部设置穿孔集水管，穿孔集水管通过接管接于进水井筒;
设置在池体外的鼓风机通过接管分别接于缺氧区穿孔反冲洗气管以及好氧区穿孔曝气管，缺氧区穿孔反冲洗气管上设置缺氧区阀门，好氧区穿孔曝气管上设置好氧区阀门。
进一步：填料层由粒径10-20mm的砾石构成，高度为2-8m。
进一步：沉淀区靠近总出水口侧的底部设置斜面。
进一步：缺氧区出水渠处设置用于排出反冲洗废水的闸门，
与现有技术相比，本实用新型具有如下有益效果：
1、一体化生物滤池适用于中小型污水处理厂，作为二级生化处理工艺，集生化处理与沉淀于一体，脱氮除碳，可根据处理规模，设置为单组或多组滤池，组合方式灵活，处理效果稳定可靠。
2、一体化生物滤池采用穿孔管配水配气系统，避免气水分布不均，装置简单，便于施工管理。
3、一体化生物滤池填料采用粒径为10～20mm砾石，纳污能力强，耐水力负荷能力强，不易堵塞，不易流失，使用寿命长。
4、一体化生物滤池填料层高度取值范围为2～8m，滤池深度可根据现场高程、土建投资以及土地资源综合考虑，适用于用地面积受限的污水处理厂。
5、一体化生物滤池填料主要作用为生物膜挂膜载体，弱化填料截污能力，使滤床不容易堵塞，反洗要求降低。因此反冲洗系统简化，采用单独气反冲，并与供氧系统共用鼓风机设备，节省投资和运行成本，系统操作简单，降低装置定员需求。
6、一体化生物滤池因配水配气系统以及填料的优化，不受进水悬浮物浓度的限制，固体负荷的抗冲击负荷能力增强，能有效避免系统区域堵塞。
7、一体化生物滤池系统运行周期长，维护保养强度低，便于污水处理厂运行管理。
