申请日2017.08.09
公开(公告)日2018.03.13
IPC分类号H02J13/00; C02F9/06
摘要
本实用新型公开了用于水处理的环保电源系统及污水处理系统，具体涉及污水处理领域，包括：主控中心;电量模块单元;配电单元;空调模块，受控于主控中心，用于调节电路环境至预设范围;所述电量模块单元包括用于将交流电转换成直流电的整流模块以及用于产生脉冲电流的脉冲模块;所述配电单元设有用于监控电路环境的环境监控单元，所述环境监控单元包括用于获知电路环境参数信息的传感器单元以及将传感器获取的参数信息转换成数字信息的变送单元。本实用新型的第一个发明点：环保电源系统具有散热效果佳以及设备使用寿命长的优点;本实用新型的第二个发明点：一种污水处理系统具有除废效率高以及耗能小的优点。
权利要求书

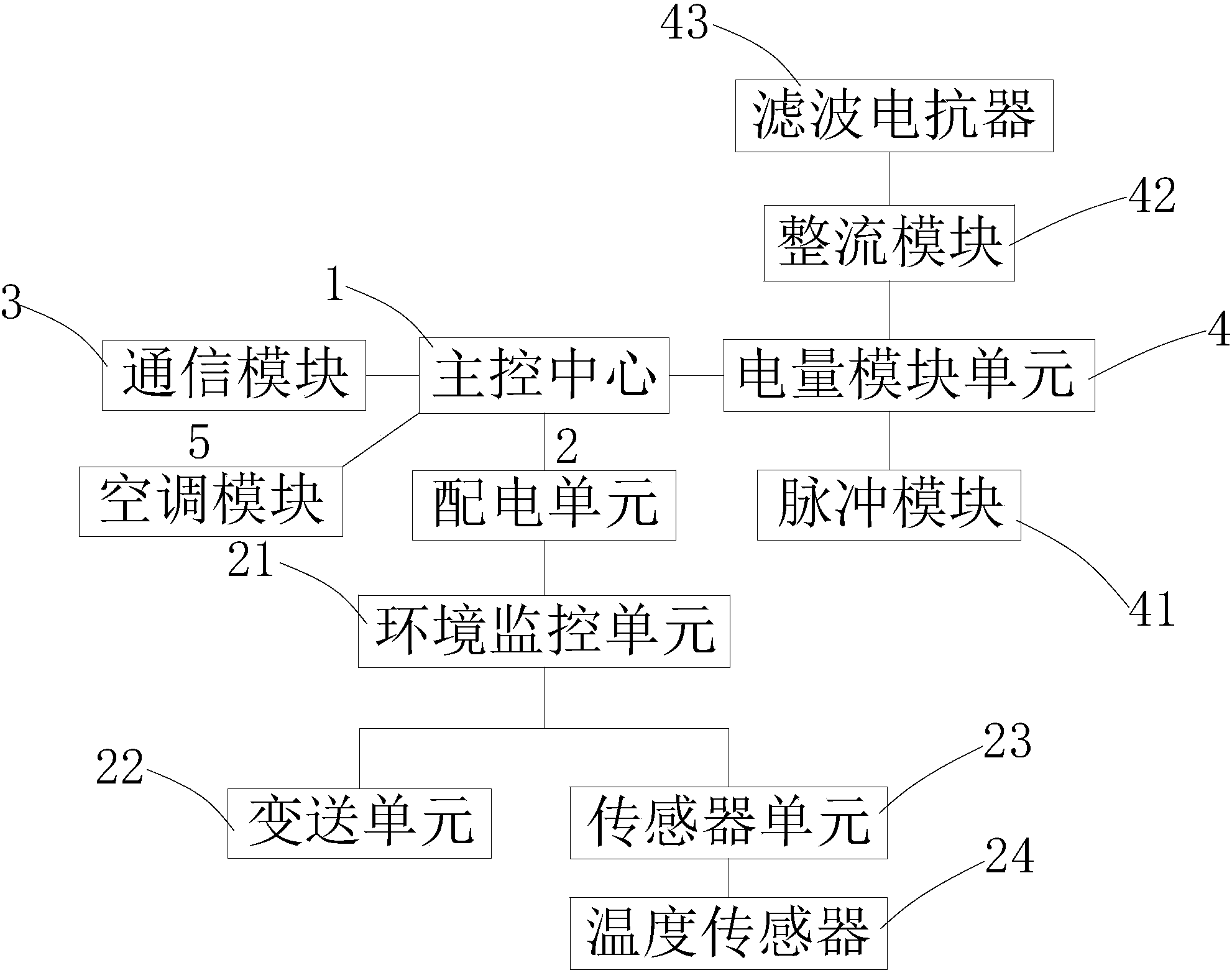

1.用于水处理的环保电源系统，其特征在于，包括：
主控中心(1)，供工作人员控制水处理的进程;
电量模块单元(4)，受控于主控中心(1)，用于对水处理设备供电;
配电单元(2)，受控于主控中心(1)，对直流电进行分配及监控;
空调模块(5)，受控于主控中心(1)，用于调节电路环境至预设范围;
所述电量模块单元(4)包括用于将交流电转换成直流电的整流模块(42)以及用于产生脉冲电流的脉冲模块(41);
所述配电单元(2)设有用于监控电路环境的环境监控单元(21)，所述环境监控单元(21)包括用于获知电路环境参数信息的传感器单元(23)以及将传感器获取的参数信息转换成数字信息的变送单元(22)。
2.根据权利要求1所述的用于水处理的环保电源系统，其特征在于，所述传感器单元(23)包括温度传感器(24)。
3.根据权利要求2所述的用于水处理的环保电源系统，其特征在于，还包括用于将电路环境的温度信息信号传输至主控中心(1)的通信模块(3)。
4.根据权利要求1所述的用于水处理的环保电源系统，其特征在于，所述整流模块(42)包括滤波抗电器(43)。
5.应用如权利要求1～4任一所述的环保电源系统的污水处理系统，其特征在于，包括中空的箱体(6)及进水管(61);
所述箱体(6)一侧设有供污水 进入的进水口，相应地，进水口与进水管(61)相接通;
所述箱体(6)内部设有过滤固体颗粒物的滤网;
还包括脉冲电解装置，所述脉冲电解装置包括与脉冲模块(41)负极相接通的脉冲负极管(72)、与脉冲模块(41)正极相接通的脉冲正极管(74)以及用于固定连接脉冲负极管(72)与脉冲正极管(74)且由绝缘材料制成的绝缘连接套(73)，脉冲负极管(72)与箱体(6)背对进水口一侧相接通。
6.根据权利要求5所述的污水处理系统，其特征在于，所述滤网包括用于过滤大颗粒固体颗粒物的第一过滤网(63)以及用于过滤小颗粒固体颗粒物的第二过滤网(64)，所述第一过滤网(63)、第二过滤网(64)竖直固定于箱体(6)内壁。
7.根据权利要求5所述的污水处理系统，其特征在于，脉冲负极管(72)与箱体(6)连接处设有第一绝缘套(71)。
8.根据权利要求5所述的污水处理系统，其特征在于，所述脉冲电解装置还包括电解池(8)、电解阳极棒以及电解阴极棒，所述电解阳极棒与整流模块(42)正极输出端相接通，电解阴极棒与整流模块(42)负极输出端相接通;所述电解池(8)与脉冲正极管(74)相接通，电解池(8)与脉冲正极管(74)的连接处设有第二绝缘套(75)。
9.根据权利要求8所述的污水处理系统，其特征在于，所述电解阳极棒为碳棒。
10.根据权利要求8所述的污水处理系统，其特征在于，电解阴极棒为铜棒。
说明书
用于水处理的环保电源系统及污水处理系统
技术领域
本实用新型涉及污水处理领域，具体为用于水处理的环保电源系统及污水处理系统。
背景技术
电源系统是由整流设备、直流配电设备、蓄电池组、直流变换器、机架电源设备等和相关的配电线路组成的总体。电源系统为各种电机提供各种高、低频交、直流电源，维护电机系统的平稳运行。
然而，问题也随着而来，封闭性的环境温湿度不均、易积灰以及通风不畅，而电气设备如果长时间处于这样一个封闭性的环境，容易造成设备凝露、能耗过大、浸水、电气设备使用年限缩短以及损害运维工作人员身体健康等问题。
为了解决上述室内温湿度不易控制的问题，运维工人在室内设置了机械排风机，然而机械排风通常情况下24小时不间断运行，不仅损耗大量电能，不利于节能减排。同时，风机运行会产生大量的热量，不利于电源系统的散热。
在传统技术中，应用电解技术处理污水时，如果污水中的固体杂质过多，会使得电积得到的金属含有杂质，后期还要进行熔融分离处理，操作过程极为繁琐。
实用新型内容
本实用新型提供了用于水处理的环保电源系统及污水处理系统，本实用新型的第一个发明点：环保电源系统具有散热效果佳以及设备使用寿命长的优点;本实用新型的第二个发明点：污水处理系统具有除废效率高以及耗能小的优点。
为实现上述目的，本实用新型提供如下技术方案：
用于水处理的环保电源系统，包括：主控中心，供工作人员控制水处理的进程;电量模块单元，受控于主控中心，用于对水处理设备供电;配电单元，受控于主控中心，对直流电进行分配及监控;空调模块，受控于主控中心，用于调节电路环境至预设范围;所述电量模块单元包括用于将交流电转换成直流电的整流模块以及用于产生脉冲电流的脉冲模块;所述配电单元设有用于监控电路环境的环境监控单元，所述环境监控单元包括用于获知电路环境参数信息的传感器单元以及将传感器获取的参数信息转换成数字信息的变送单元。
其中，整流模块将交流电流转化成直流电流输出至外部设备;传感器单元获取电源系统环境中的温度参数信息，并由变送单元转换为数字信号传输至主控中心。当电源系统环境温度信息处于非预设范围时，主控中心控制空调模块对电源系统的环境参数进行调节，当传感器单元获知电源系统的环境参数处于正常范围时，主控控制空调模块停止运行，从而使得空调模块不会长时间运行以浪费电能。
作为优选，所述传感器单元包括温度传感器。
作为优选，本实用新型还包括用于将电路环境的温度信息信号传输至主控中心的通信模块。
作为优选，所述整流模块包括滤波抗电器。
本实用新型还提供了污水处理系统，包括中空的箱体及进水管;所述箱体一侧设有供污水进入的进水口，相应地，进水口与进水管相接通;所述箱体内部设有过滤固体颗粒物的滤网;上述污水处理系统还包括脉冲电解装置，所述脉冲电解装置包括与脉冲模块负极相接通的脉冲负极管、与脉冲模块正极相接通的脉冲正极管以及用于固定连接脉冲负极管与脉冲正极管且由绝缘材料制成的绝缘连接套，脉冲负极管与箱体背对进水口一侧相接通。
其中，滤网可将污水中的固体杂质滤除，以避免在电解过程中固体杂质混入阴极得到的金属中，同时，脉冲电流具有杀菌作用，可进一步净化水质，同时，由于脉冲电流的存在，可使得阴极得到的金属镀层更加光滑，可直接用于生产相应的产品，以免去抛光操作。
作为优选，所述滤网包括用于过滤大颗粒固体颗粒物的第一过滤网以及用于过滤小颗粒固体颗粒物的第二过滤网，所述第一过滤网、第二过滤网竖直固定于箱体内壁。
作为优选，脉冲负极管与箱体连接处设有第一绝缘套。
作为优选，所述脉冲电解装置还包括电解池、电解阳极棒以及电解阴极棒，所述电解阳极棒与整流模块正极输出端相接通，电解阴极棒与整流模块负极输出端相接通;所述电解池与脉冲正极管相接通，电解池与脉冲正极管的连接处设有第二绝缘套。
作为优选，所述电解阳极棒为碳棒。
作为优选，电解阴极棒为铜棒。
作为优选，箱体内壁呈弧形。弧形的箱体内壁疏水作用更强。
本实用新型的有益效果为：
一、在本实用新型中，整流模块将交流电流转化成直流电流输出至外部设备;传感器单元获取电源系统环境中的温度参数信息，并由变送单元转换为数字信号传输至主控中心。当电源系统环境温度信息处于非预设范围时，主控中心控制空调模块对电源系统的环境参数进行调节，当传感器单元获知电源系统的环境参数处于正常范围时，主控控制空调模块停止运行，从而使得空调模块不会长时间运行以浪费电能。
二、在本实用新型中，滤网可将污水中的固体杂质滤除，以避免在电解过程中固体杂质混入阴极得到的金属中，同时，脉冲电流具有杀菌作用，可进一步净化水质，同时，由于脉冲电流的存在，可使得阴极得到的金属镀层更加光滑，可直接用于生产相应的产品，以免去抛光操作。
