申请日2018.12.24
公开(公告)日2019.02.19
IPC分类号C02F9/04
摘要
本发明公开了一种织物污水处理设备，包括绒毛过滤箱、固体药剂箱、液体药剂箱、控制箱、过滤箱、沉淀箱和活性炭过滤箱，进水管将污水引入绒毛过滤箱，绒毛过滤箱对污水中的绒毛和大颗粒物质进行过滤，防止这些物质在管道内堆积，绒毛过滤箱内固定板和第二滤网为易拆卸设计，方便对其进行维护，固体药剂箱和液体药剂箱下方的管道可以将药剂混合后加入污水中，管道内设置有固定块，可以实现药剂在下落过程中的混合，流过第一导流板的污水和流过第二导流板的药剂混合液在混合腔内混合，然后流入下方的第三管道内，在第三管道内进行充分混合，然后经过过滤箱过滤，沉淀箱再次沉淀，活性炭箱过滤后排出。
权利要求书
1.一种织物污水处理设备，包括装置本体，其特征在于，所述装置本体左侧板右侧设置有绒毛过滤箱，绒毛过滤箱右侧装置本体顶板下侧依次设置有固体药剂箱和液体药剂箱，固体药剂箱和液体药剂箱下方设置有药剂混合管，药剂混合管下方左侧设置有混合腔，液体药剂箱右侧设置有控制箱，控制箱下方设置有过滤箱，过滤箱与装置本体右侧板间设置有沉淀箱，沉淀箱下方设置有活性炭箱，所述绒毛过滤箱左右两侧板上固定有第一卡紧片和卡紧块，第一卡紧片与卡紧块之间设置有第二卡紧片，第二卡紧片固定在第一固定板上，第一固定板上设置有进液孔，上下两个第一固定板上的进液孔交错设置，上下两个第一固定板内侧固定有第一磁铁，第一磁铁远离第一固定板一侧设置有第二磁铁，第一磁铁和第二磁铁外侧设置有垫片，第二磁铁固定在第二滤网上，第一固定板下方设置有第二固定板，所述混合腔左侧设置有第三水管，混合腔右侧设置有第二水管，第三水管右侧设置有第一导流板，第二水管左侧设置有第二导流板，第一导流板和第二导流板均通过第二固定杆固定在混合腔内壁，混合腔远离第二固定杆一侧的下方设置有第三混合管，第三混合管中部设置有气管，气管下部穿过第三混合管管壁与混合管左侧风机连接，气管外侧连接有气管支管，气管支管上侧设置有气口，气管外侧设置有固定环，固定环外侧固定有第一固定杆，第一固定杆下侧设置有尖刺。
2.根据权利要求1所述的一种织物污水处理设备，其特征在于，所述固体药剂箱下方设置有弧形管道，弧形管道底端设置有挡板，液体药剂箱下方设置有弧形管道，弧形管道下方设置有第一混合管，第一混合管中部设置有转轴，转轴外侧设置有叶片，第一混合管下方设置有第二混合管，第二混合管内设置有固定块，第二混合管下方设置有第一水泵，第一水泵左侧设置有第二水管。
3.根据权利要求1所述的一种织物污水处理设备，其特征在于，所述装置本体左侧板上部设置有进水管，进水管穿过装置本体左侧板下端固定在绒毛过滤箱上，绒毛过滤箱下方设置有漏斗，漏斗下方设置有第二水泵，第二水泵右侧设置有第三水管，第三水管右端连接在混合腔上，混合腔下方设置有第三混合管，第三混合管远离混合腔一端设置有进水口，进水口右侧设置有过滤箱，过滤箱中设置有第一滤网，过滤箱上方设置有控制箱，过滤箱右侧板上部设置有管道，管道远离过滤箱一端设置有沉淀箱，沉淀箱上侧右端设置有第一水管，第一水管远离沉淀箱一端设置有活性炭箱，活性炭箱下端设置有排水管。
4.根据权利要求1所述的一种织物污水处理设备，其特征在于，所述第二固定板间固定的第二滤网网目数多于第一固定板间固定的第二滤网网目数。
5.根据权利要求1所述的一种织物污水处理设备，其特征在于，所述第二混合管内的固定块数量随管径的改变而改变。
6.根据权利要求1所述的一种织物污水处理设备，其特征在于，所述挡板长度小于第一混合管半径。
7.根据权利要求1所述的一种织物污水处理设备，其特征在于，所述第一导流板高于第二导流板。
说明书
一种织物污水处理设备
技术领域
本发明涉及废水处理的装置领域，具体为一种织物污水处理设备。
背景技术
污水处理就是利用物理、化学和生物的方法对污水进行处理，使污水净化，减少污染，以至达到污水回收、复用，充分利用水资源，染料生产行业的生产废水已成为水体的主要污染源之一，且由于多数染料为有毒难降解有机物，其化学稳定性强，具有致癌、致畸、致突变的“三致作用”，因此，废水中残存的有机物即使浓度很低，也会对水体生态环境造成不可逆的破坏，而且很多生产织物产生的污水中往往有大量的纤维绒毛，在处理时往往会堵塞管道，而且纤维会堵塞滤网，减少滤网的使用寿命，传统的污水处理设备往往需要人工添加药剂，无法控制药量其次药物往往不能与污水充分混合造成浪费，因此设计一种织物污水处理设备非常必要。
发明内容
本发明的目的就在于为了解决上述问题而提供一种织物污水处理设备。

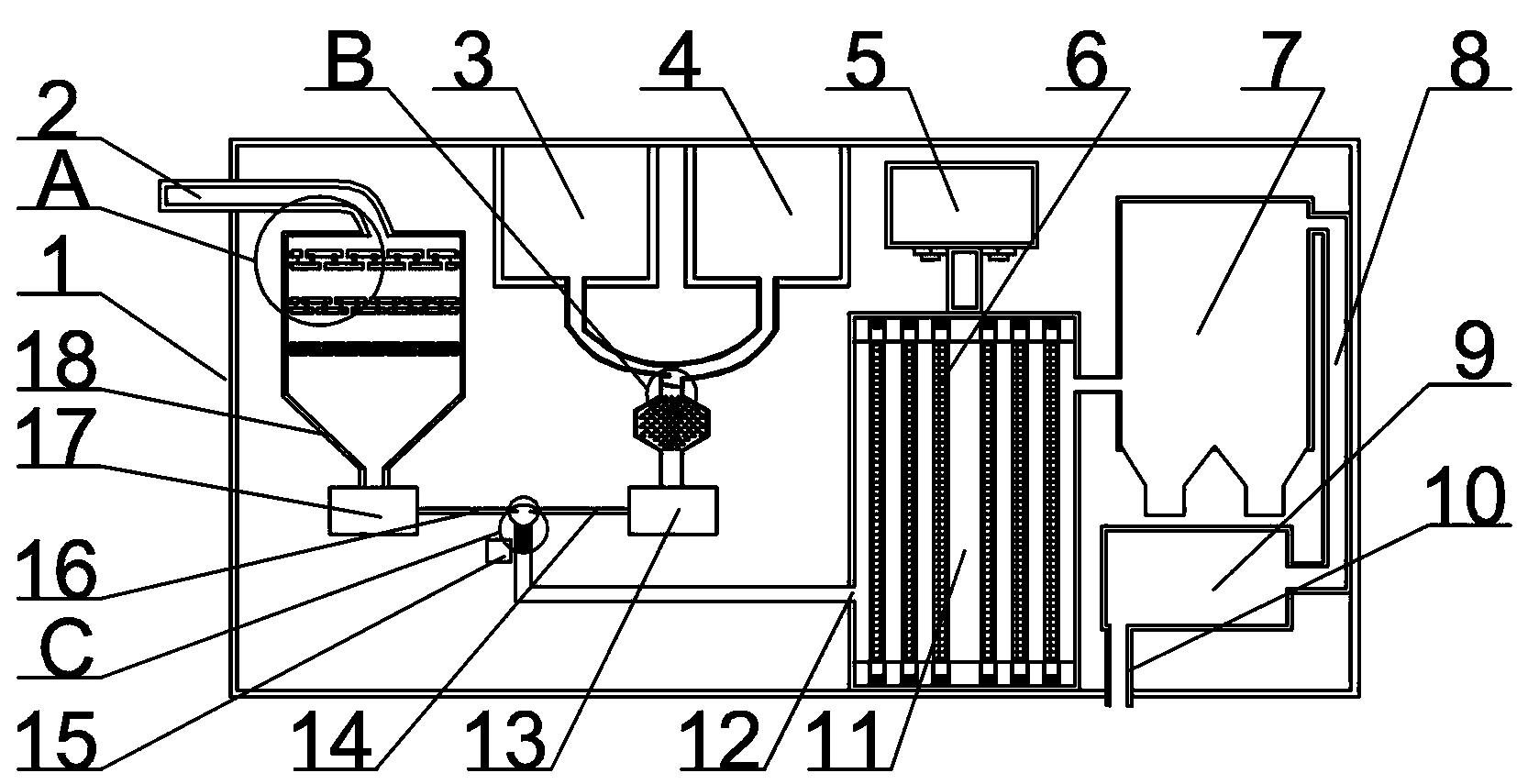

本发明通过以下技术方案来实现上述目的，一种织物污水处理设备，包括装置本体，所述装置本体左侧板右侧设置有绒毛过滤箱，绒毛过滤箱右侧装置本体顶板下侧依次设置有固体药剂箱和液体药剂箱，固体药剂箱和液体药剂箱下方设置有药剂混合管，药剂混合管下方左侧设置有混合腔，液体药剂箱右侧设置有控制箱，控制箱下方设置有过滤箱，过滤箱与装置本体右侧板间设置有沉淀箱，沉淀箱下方设置有活性炭箱，所述绒毛过滤箱左右两侧板上固定有第一卡紧片和卡紧块，第一卡紧片与卡紧块之间设置有第二卡紧片，第二卡紧片固定在第一固定板上，第一固定板上设置有进液孔，上下两个第一固定板上的进液孔交错设置，上下两个第一固定板内侧固定有第一磁铁，第一磁铁远离第一固定板一侧设置有第二磁铁，第一磁铁和第二磁铁外侧设置有垫片，第二磁铁固定在第二滤网上，第一固定板下方设置有第二固定板，所述混合腔左侧设置有第三水管，混合腔右侧设置有第二水管，第三水管右侧设置有第一导流板，第二水管左侧设置有第二导流板，第一导流板和第二导流板均通过第二固定杆固定在混合腔内壁，混合腔远离第二固定杆一侧的下方设置有第三混合管，第三混合管中部设置有气管，气管下部穿过第三混合管管壁与混合管左侧风机连接，气管外侧连接有气管支管，气管支管上侧设置有气口，气管外侧设置有固定环，固定环外侧固定有第一固定杆，第一固定杆下侧设置有尖刺。
优选的，所述固体药剂箱下方设置有弧形管道，弧形管道底端设置有挡板，液体药剂箱下方设置有弧形管道，弧形管道下方设置有第一混合管，第一混合管中部设置有转轴，转轴外侧设置有叶片，第一混合管下方设置有第二混合管，第二混合管内设置有固定块，第二混合管下方设置有第一水泵，第一水泵左侧设置有第二水管。
优选的，所述装置本体左侧板上部设置有进水管，进水管穿过装置本体左侧板下端固定在绒毛过滤箱上，绒毛过滤箱下方设置有漏斗，漏斗下方设置有第二水泵，第二水泵右侧设置有第三水管，第三水管右端连接在混合腔上，混合腔下方设置有第三混合管，第三混合管远离混合腔一端设置有进水口，进水口右侧设置有过滤箱，过滤箱中设置有第一滤网，过滤箱上方设置有控制箱，过滤箱右侧板上部设置有管道，管道远离过滤箱一端设置有沉淀箱，沉淀箱上侧右端设置有第一水管，第一水管远离沉淀箱一端设置有活性炭箱，活性炭箱下端设置有排水管。
优选的，所述第二固定板间固定的第二滤网网目数多于第一固定板间固定的第二滤网网目数。
优选的，所述第二混合管内的固定块数量随管径的改变而改变。
优选的，所述挡板长度小于第一混合管半径。
优选的，所述第一导流板高于第二导流板。
有益效果：
本发明通过设置绒毛过滤箱，对污水中的绒毛进行过滤，更换滤网时，将一组固定板拉出，分开两个固定板便可更换第二滤网，通过磁铁对滤网进行固定方便快捷，安装时通过第二卡紧片和第一卡紧片、卡紧块对固定板两端进行固定，第一导流板和第二导流板使污水和药剂在混合腔内充分混合，在第三混合管内通过气口产生的气泡破裂使药物和污水进一步混合，第二混合管内设置有固定块使药物在下落的过程中混合。
